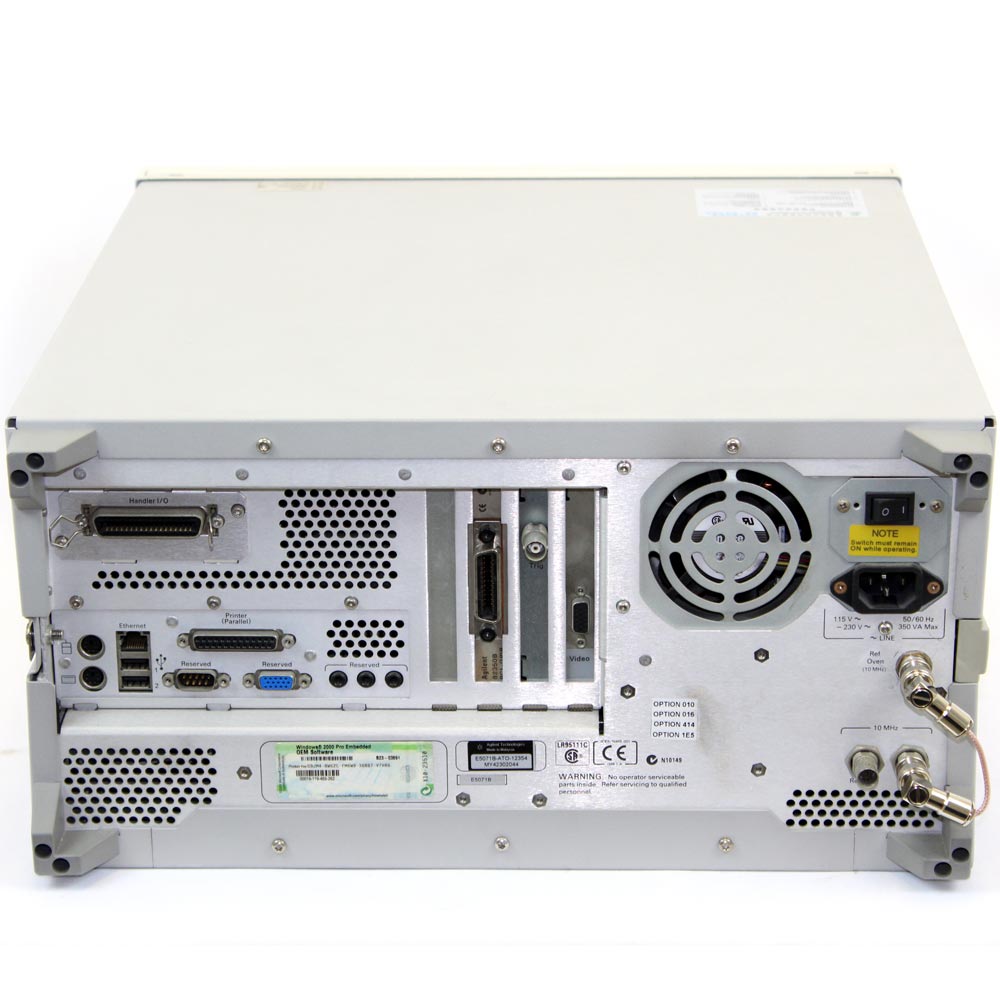

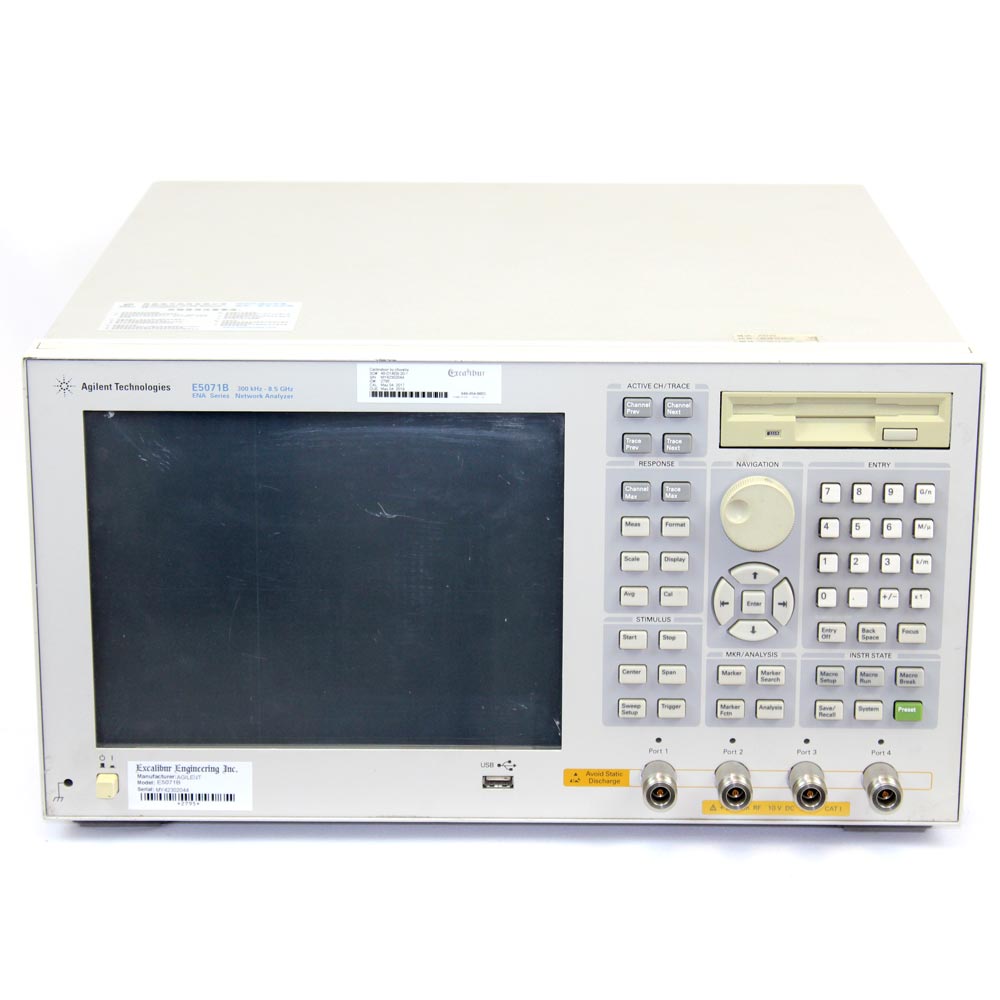

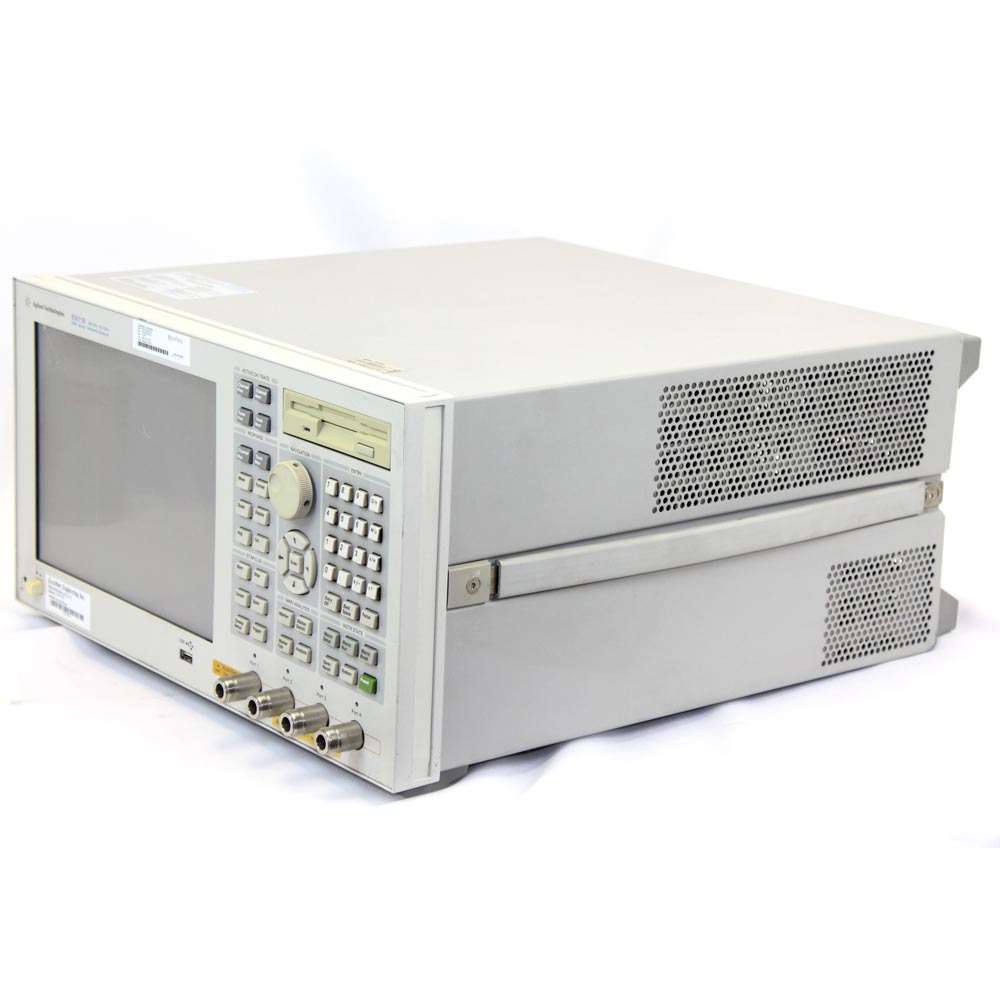

Keysight (Agilent) E5071B
| Attribut | Wert |
|---|---|
| Frequenzbereich | 300 kHz bis 8,5 GHz |
| Anzahl der Ports | 2, 3 oder 4 (je nach Option) |
| Dynamikbereich | 125 dB am Testport (typisch) |
| Ausgangsleistungsbereich | -15 bis +10 dBm (Standard) / -50 bis +10 dBm (Optionen mit erweiterter Leistung) |
| Messparameter | S-Parameter, Mixed-Mode-S-Parameter (symmetrisch), Impedanz, Gruppenlaufzeit, Phase |
| Sweep-Geschwindigkeit | 9,6 µs/Punkt |
| Spurenrauschen | 0,001 dB rms |
| ZF-Bandbreite | 10 Hz … 100 kHz |
| Anzahl der Messpunkte | max. 20.001 |
| Anschlusstyp | N-Buchse, 50 Ohm |
| Display | 10,4-Zoll-Farb-LCD (Touchscreen mit Opt. 016) |
| Schnittstellen | LAN, GPIB, USB, Handler-I/O |
Verfügbare Konfigurationen
| Modell | Ports | Frequenzbereich | Konfiguration |
| E5071B-213 | 2 Ports | 300 kHz bis 8,5 GHz | N-Buchse, 50 Ohm |
| E5071B-214 | 2 Ports | 300 kHz bis 8,5 GHz | N-Buchse, 50 Ohm |
| E5071B-313 | 3 Ports | 300 kHz bis 8,5 GHz | N-Buchse, 50 Ohm |
| E5071B-314 | 3 Ports | 300 kHz bis 8,5 GHz | N-Buchse, 50 Ohm |
| E5071B-413 | 4 Ports | 300 kHz bis 8,5 GHz | N-Buchse, 50 Ohm |
| E5071B-414 | 4 Ports | 300 kHz bis 8,5 GHz | N-Buchse, 50 Ohm |
Keysight Technologies E5071B Options:
- E5071B - 213 - 2-port test set, standard power
- E5071B - 214 - 2-port test set, extended power
- E5071B - 313 - 3-port test set, standard power
- E5071B - 314 - 3-port test set, extended power
- E5071B - 413 - 4-port test set, standard power
- E5071B - 414 - 4-port test set, extended power
- E5071B - 008 - Frequency offset mode
- E5071B - 010 - Time domain analysis
- E5071B - 015 - Standard colour LCD
- E5071B - 016 - Touch screen colour LCD
- E5071B - 1E5 - High stability time base
- E5071B - UNQ - Standard stability time base
- E5071B - 790 - Measurement Wizard Assistant software
- E5071B - 1CM - Rack mount kit
- E5071B - 1CN - Front handle kit
- E5071B - 1CP - Rack mount and front handle kit
- E5071B - 810 - Adds a keyboard
- E5071B - 820 - Adds a mouse
- E5071B - 1A7 - ISO 17025 compliant calibration
- E5071B - A6J - ANSI Z540 compliant calibration
Der Keysight (Agilent) E5071B ist ein ENA HF-Vektor-Netzwerkanalysator für 300 kHz bis 8,5 GHz, erhältlich mit 2-, 3- oder 4-Port-Testsets in Standard- (-15 bis +10 dBm) oder erweiterter Leistungsausführung (-50 bis +10 dBm) (Optionen 213/214, 313/314, 413/414). Er bietet 125 dB Dynamikbereich (typisch), 9,6 µs/Punkt Sweep-Geschwindigkeit und 0,001 dB rms Spurenrauschen.
Er unterstützt vollständige S-Parameter- und symmetrische (Mixed-Mode-)Messungen, Fixture-Embedding/De-Embedding und Port-Impedanzumwandlung, optional Frequenzversatz-Modus (Opt. 008) und Zeitbereichsanalyse (Opt. 010), mit 10,4″ Farbdisplay, LAN/GPIB/USB-Schnittstellen und integrierter VBA-Automatisierung.
Testwall kann den gebrauchten Keysight (Agilent) E5071B liefern, vollständig getestet. Mit fachkundigem Support und weltweiter Lieferung bietet Testwall hochleistungsfähige Messtechnik mit unvergleichlicher Zuverlässigkeit. Bitte kontaktieren Sie uns, wenn Sie eine Kalibrierung oder Reparatur des Keysight (Agilent) E5071B benötigen.
