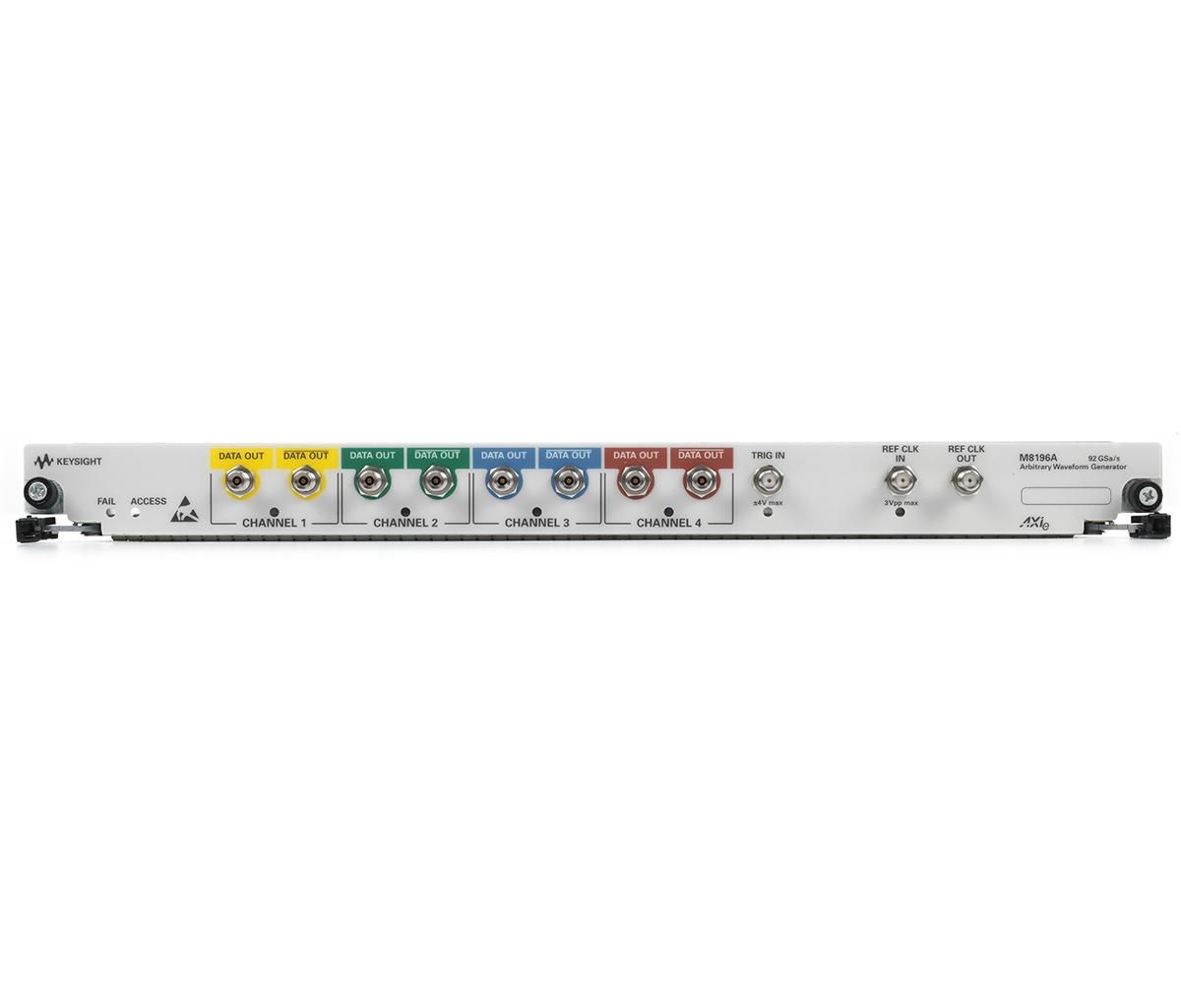

Keysight (Agilent) M8196A
| Attribut | Wert |
|---|---|
| Abtastrate | Bis zu 92 GSa/s pro Kanal |
| Anzahl der Kanäle | 4 Kanäle (unabhängig oder kombinierbar) |
| Analogbandbreite | 32 GHz |
| Vertikale Auflösung | 8 Bit DAC-Auflösung |
| Speichertiefe | Bis zu 16 GSa pro Kanal |
| Ausgangsfrequenzbereich | DC bis 32 GHz |
| Formfaktor | AXIe-Modul (1 Steckplatz) |
| Ausgangsamplitude | Bis zu 1 Vpp differenziell |
| Schnittstellen | PCIe Gen 3, AXIe-Backplane |
| Betriebstemperaturbereich | 0 °C bis 55 °C |
Keysight Technologies M8196A Options:
- M8196A - 001 - Arbitrary waveform generator module, 1 channel, 92 GSa/s, 512 kSa per channel
- M8196A - 002 - Arbitrary waveform generator module, 2 channels, 92 GSa/s, 512 kSa per channel
- M8196A - 004 - Arbitrary waveform generator module, 4 channels, 92 GSa/s, 512 kSa per channel
- M8196A - BU2 - Bundle consisting of one M9502A 2-slot AXIe chassis with USB option
- M8196A - BU3 - Bundle consisting of one M9502A 2-slot AXIe chassis with USB option and one M9536A AXIe embedded PC controller
- M8196A - U02 - Upgrade from 1 channel to 2 channels (user-installable software license)
- M8196A - U04 - Upgrade from 2 channels to 4 channels (user-installable software license)
- M8196A - 810 - Matched cable pair for M8196A AWG, 2.4 mm
- M8196A - 820 - Termination 50-Ohm, 2.4 mm
| Model | M8196A |
|---|
Das Keysight (Aglient) M8196A bietet herausragende Leistung mit einer Abtastrate von 92 GSa/s, 8-Bit-Auflösung und 32 GHz Analogbandbreite. Es liefert extrem niedrigen Jitter, Übergangszeiten unter 9 ps und unterstützt Signale über 64 GBaud hinaus. Jedes AXIe-Modul kann auf 1, 2 oder 4 Kanäle aufgerüstet werden, mit 512 kSa Wellenformspeicher pro Kanal, integrierter Kalibrierung und externen Taktschnittstellen.
Entwickelt für 200G/400G/1T optische Kommunikation, Empfängertests (NRZ, PAM4, PAM8, DMT), Quantenforschung und die Erzeugung beliebiger Wellenformen, integriert es sich nahtlos in die M8070A BER-Testsoftware.
Testwall kann das gebrauchte Keysight (Aglient) M8196A liefern, vollständig getestet. Mit fachkundigem Support und weltweiter Lieferung garantiert Testwall Hochleistungsinstrumentierung mit unvergleichlicher Zuverlässigkeit und Servicequalität. Bitte kontaktieren Sie uns direkt für Kalibrierung oder Reparatur des Keysight (Aglient) M8196A.
