Keysight (Agilent)
Keysight (Agilent) N5193A

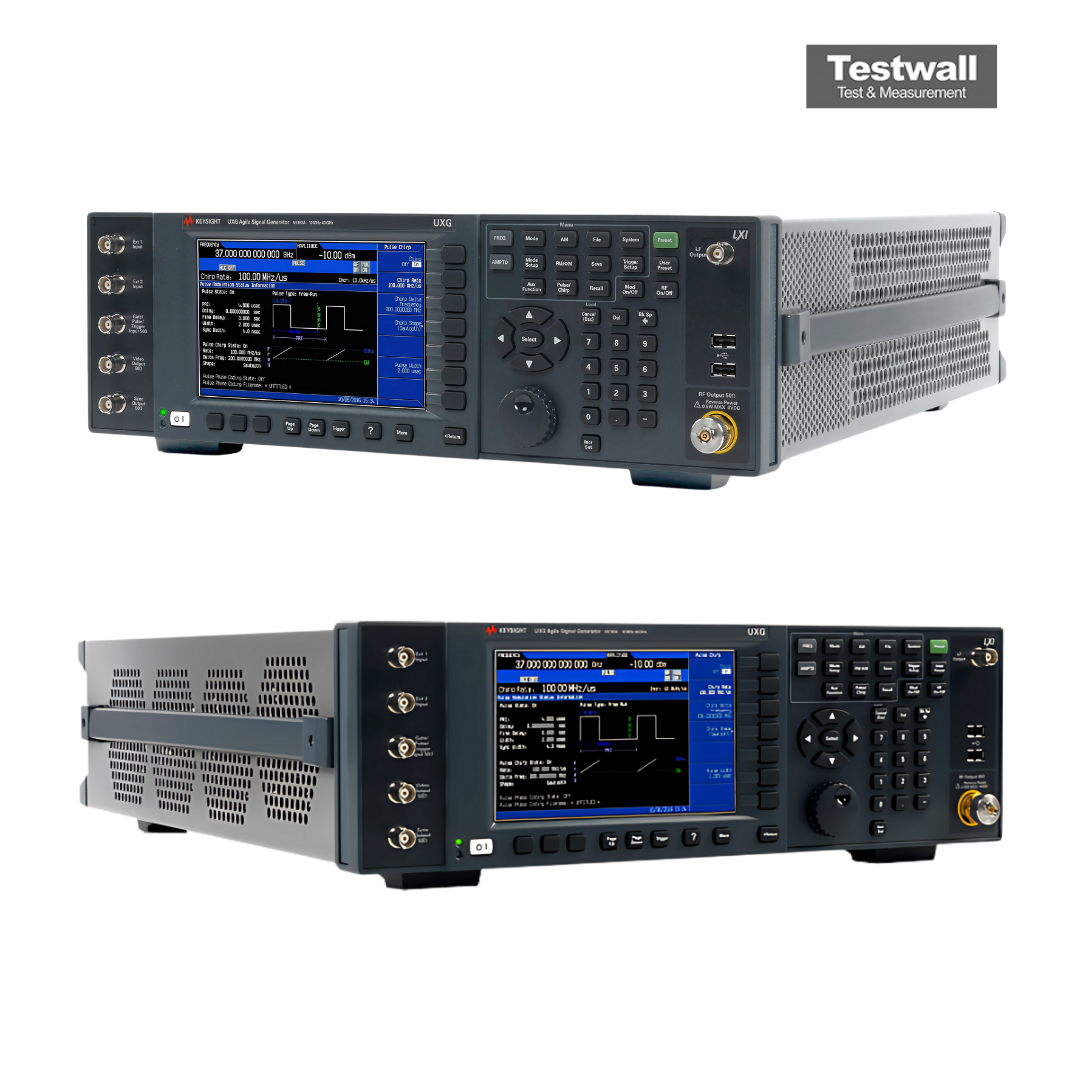

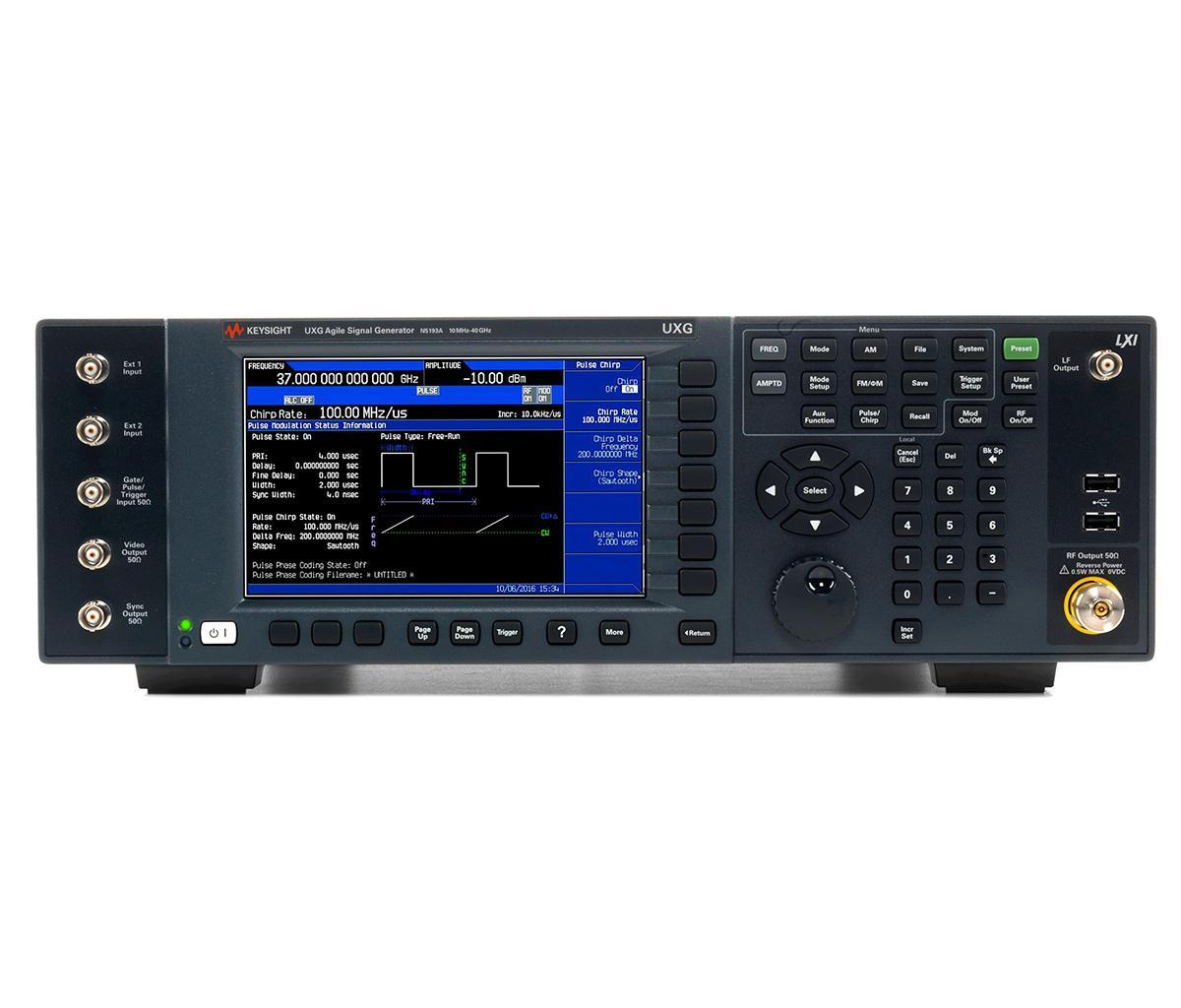

N5193A UXG 10 MHz to 40 GHz Agile Signal Generator
±1,4 dB (typ.), ALC on Pegelgenauigkeit
10 kHz Frequenzauflösung
-55 dBc über 2 GHz Harmonische
-70 dBc (typ.) Nichtharmonische Störungen
95 µs Umschaltzeit
| Attribut | Wert |
|---|---|
| Pegelgenauigkeit | ±1,4 dB (typ.), ALC on |
| Frequenzauflösung | 10 kHz |
| Harmonische | -55 dBc über 2 GHz |
| Nichtharmonische Störungen | -70 dBc (typ.) |
| Umschaltzeit | 95 µs |
| Frequenzbereich | 10 MHz bis 20 oder 40 GHz |
| Ausgangsleistung | -10 bis +10 dBm (Standard); +7 dBm bei 25,6 bis 40 GHz |
| SSB-Phasenrauschen | -114 dBc/Hz bei 10 GHz, 20 kHz Offset (spez.) |
| Modulation | AM, FM, ΦM, Puls, chirp (je nach Konfiguration) |
| Sweep-Modi | Listenmodus |
| Zeitbasis-Alterung | ±3 × 10⁻⁸ pro Jahr |
| HF-Ausgangsanschluss | 3,5 mm Stecker (je nach Konfiguration) |
| Schnittstellen | GPIB, LAN, USB |
| Abmessungen (B × H × T) | 426 × 134 × 559 mm |
| Gewicht | 25 kg (max.) |
Verfügbare Konfigurationen
| Modell | Frequenzbereich | Konfiguration |
| N5193A-520 | 10 MHz bis 20 GHz | Agiler Signalgenerator |
| N5193A-540 | 10 MHz bis 40 GHz | Agiler Signalgenerator |
Der agile Signalgenerator Keysight (Agilent) N5193A UXG bietet schnelle, phasenkohärente Frequenz-, Amplituden- und Phasenumschaltung von 10 MHz bis 40 GHz mit einer Schaltzeit von 100 μs und 10 kHz Auflösung.
Ideal für Radar-, EW- und Antennentests, unterstützt PDWs, Chirps bis 25 % und Impulse ab 10 ns Breite.
Testwall kann den gebrauchten Keysight (Agilent) N5193A UXG liefern, vollständig getestet. Mit fachkundiger Unterstützung und weltweitem Versand garantiert Testwall leistungsstarke Instrumente mit unvergleichlicher Zuverlässigkeit und Servicequalität. Kontaktieren Sie uns für Kalibrierung oder Reparatur des Keysight (Agilent) N5193A UXG.
Optionen und Konfigurationen
- Frequenzauflösung: 10 kHz; 0,001 Hz mit Opt. FR1
- Umschaltzeit: 95 µs; 180 ns mit Opt. SS4
- Frequenzbereich: 10 MHz bis 20 oder 40 GHz (Opt. 520/540)
- Ausgangsleistung: -10 bis +10 dBm (Standard); -130 dBm mit Opt. AT2; +7 dBm bei 25,6 bis 40 GHz
- SSB-Phasenrauschen: -114 dBc/Hz bei 10 GHz, 20 kHz Offset (spez.); -121 dBc/Hz bei 10 kHz Offset mit Opt. EP1
- Modulation: AM, FM, ΦM (Opt. UNT), Puls (Opt. PM1), chirp
- HF-Ausgangsanschluss: 3,5 mm Stecker (Opt. 520), 2,4 mm Stecker (Opt. 540); N-Typ Buchse mit Opt. 1ED
