Keysight (Agilent)

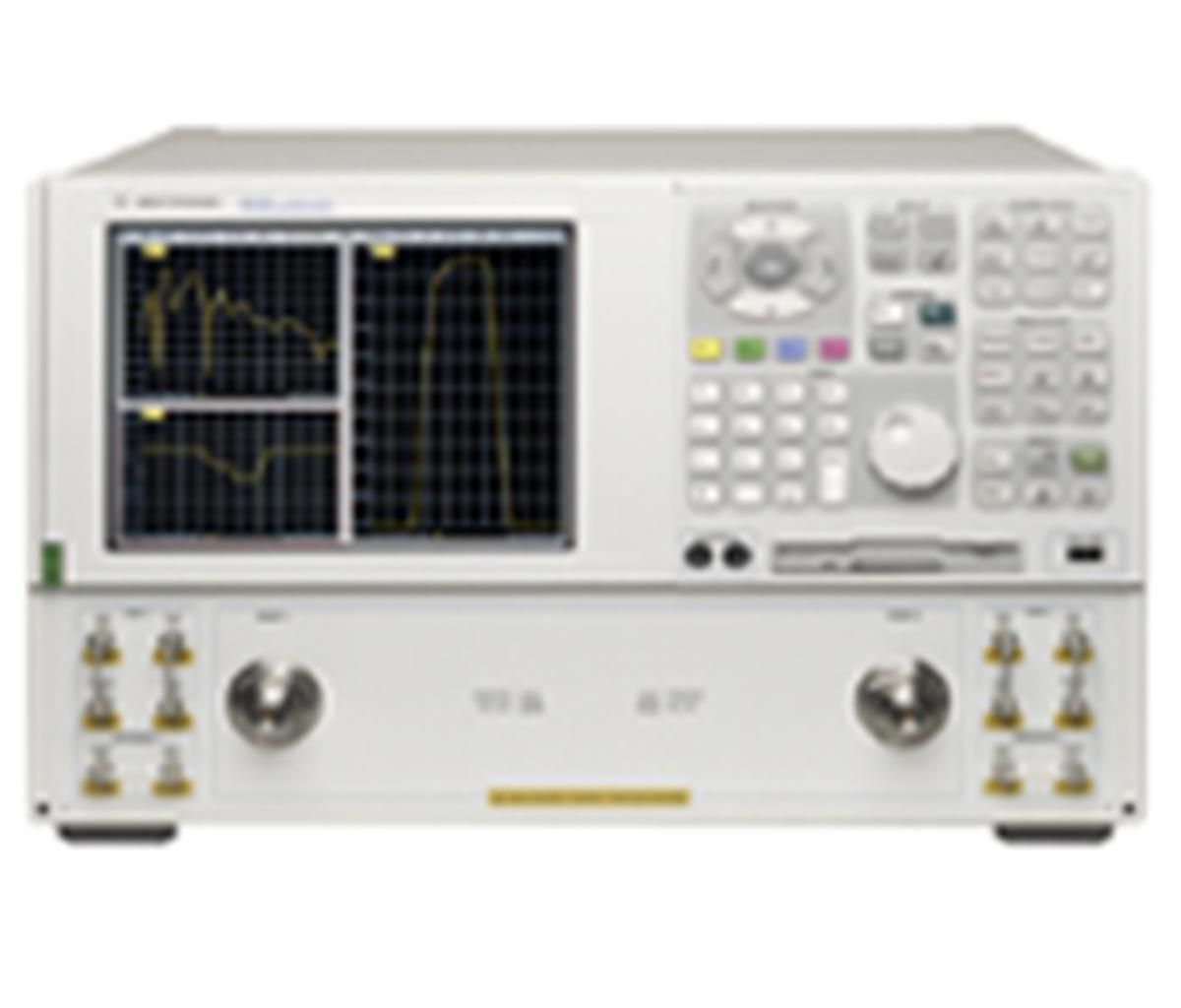

Keysight (Agilent) N5230A-146
4-Port, 300 kHz – 13,5 GHz, PNA-L Netzwerkanalysator, Option 146 (Beispielabbildung)
300 kHz bis 13,5 GHz Frequenzbereich
4 Ports Anzahl der Ports
103 dB (spez.), 116 dB (typ.) Dynamikbereich
Option 146: konfigurierbares Testset (Frontplatten-Zugangsschleifen), Quellen-Stufenabschwächer (erweiterter Leistungsbereich), zweite interne Quelle Konfiguration
2 Interne Quellen
| Attribut | Wert |
|---|---|
| Frequenzbereich | 300 kHz bis 13,5 GHz |
| Anzahl der Ports | 4 Ports |
| Dynamikbereich | 103 dB (spez.), 116 dB (typ.) |
| Konfiguration | Option 146: konfigurierbares Testset (Frontplatten-Zugangsschleifen), Quellen-Stufenabschwächer (erweiterter Leistungsbereich), zweite interne Quelle |
| Interne Quellen | 2 |
| Impedanz | 50 Ω |
| Anschlusstyp | 3,5 mm Stecker |
| ZF-Bandbreite | 1 Hz … 600 kHz |
| Anzahl der Messpunkte | max. 16.001 |
| Spurenrauschen | 0,010 dB rms |
| Messparameter | S-Parameter, Gruppenlaufzeit |
| Display | 8,4" LCD, 640×480 |
| Schnittstellen | LAN, GPIB, USB, VGA, Handler I/O |
| Serie | PNA-L |
Keysight (Agilent) N5230A-146 Options:
- N5230A - 020 - Standard test set and standard power range, 300 kHz to 6 GHz
- N5230A - 025 - Configurable test set and extended power range, 300 kHz to 6 GHz
- N5230A - 120 - Standard test set and standard power range, 300 kHz to 13.5 GHz
- N5230A - 125 - Configurable test set and extended power range, 300 kHz to 13.5 GHz
- N5230A - 220 - Standard test set and standard power range, 10 MHz to 20 GHz
- N5230A - 225 - Configurable test set and extended power range, 10 MHz to 20 GHz
- N5230A - 420 - Standard test set and standard power range, 10 MHz to 40 GHz
- N5230A - 425 - Configurable test set and extended power range, 10 MHz to 40 GHz
- N5230A - 520 - Standard test set and standard power range, 10 MHz to 50 GHz
- N5230A - 525 - Configurable test set and extended power range, 10 MHz to 50 GHz
- N5230A - 080 - Fast sweep option (for Options 220, 225, 420, 425, 520, 525)
- N5230A - H08 - Special configuration option
- N5230A - H11 - Special configuration option
Der Keysight (Agilent) N5230A-146 ist ein 4-Port Vektor-Netzwerkanalysator der PNA-L-Serie mit einem Frequenzbereich von 300 kHz bis 13,5 GHz. Konfiguration Option 146: konfigurierbares Testset (Frontplatten-Zugangsschleifen), Quellen-Stufenabschwächer (erweiterter Leistungsbereich), zweite interne Quelle.
Testwall kann den gebrauchten Keysight (Agilent) N5230A-146 liefern, vollständig getestet. Mit fachkundigem Support und weltweiter Lieferung bietet Testwall hochleistungsfähige Messtechnik mit unvergleichlicher Zuverlässigkeit. Bitte kontaktieren Sie uns, wenn Sie eine Kalibrierung oder Reparatur des Keysight (Agilent) N5230A-146 benötigen.
