Keysight (Agilent) N5247B-201

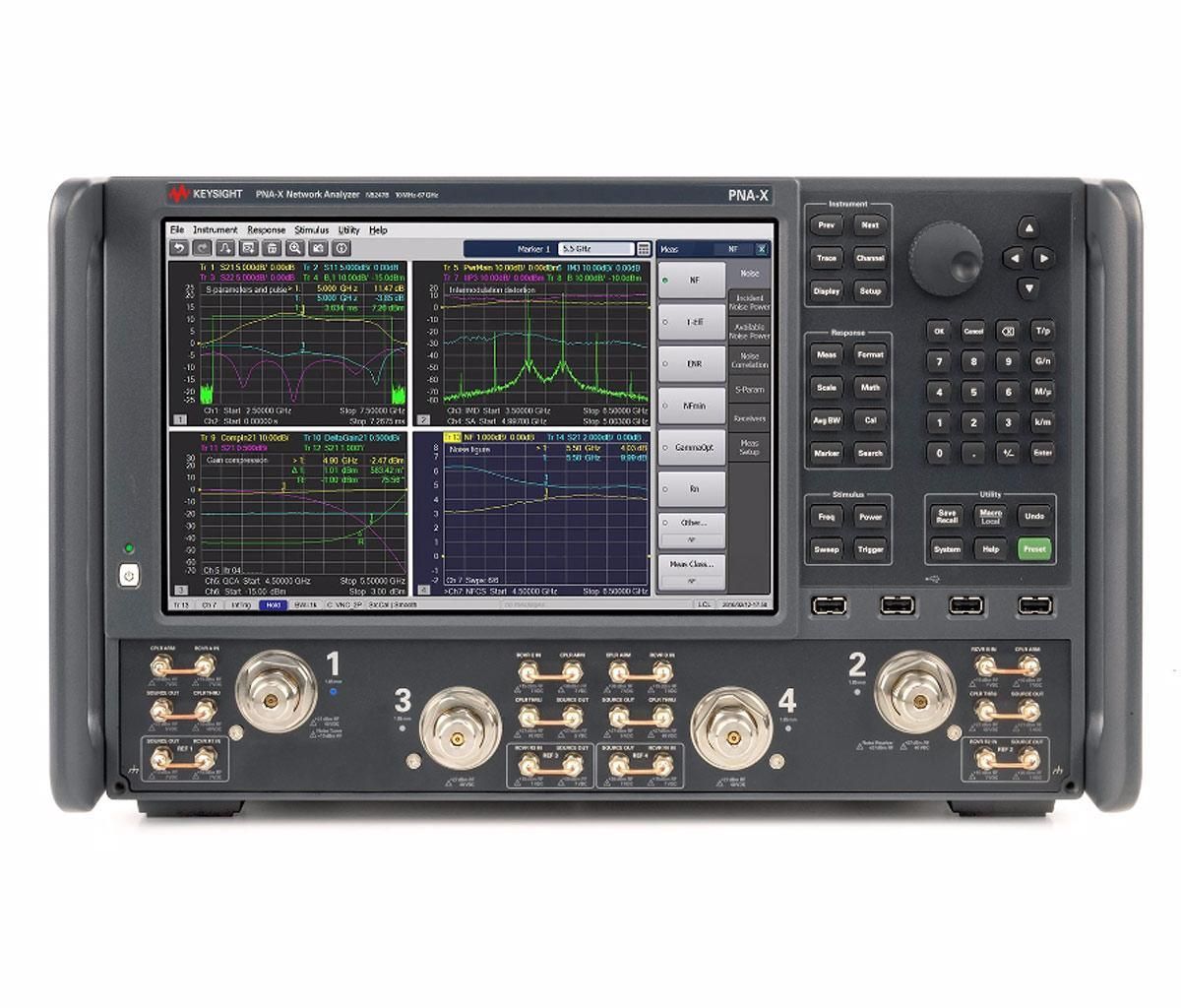

2-Port, 10 MHz – 67 GHz, PNA-X Netzwerkanalysator, Option 201 (Beispielabbildung)
10 MHz bis 67 GHz Frequenzbereich
2 Ports Anzahl der Ports
131 dB (spez.), 138 dB (typ.) Dynamikbereich
max. +13 dBm Ausgangsleistungsbereich
Option 201: konfigurierbares Testset (Frontplatten-Zugangsschleifen) Konfiguration
| Attribut | Wert |
|---|---|
| Frequenzbereich | 10 MHz bis 67 GHz |
| Anzahl der Ports | 2 Ports |
| Dynamikbereich | 131 dB (spez.), 138 dB (typ.) |
| Ausgangsleistungsbereich | max. +13 dBm |
| Konfiguration | Option 201: konfigurierbares Testset (Frontplatten-Zugangsschleifen) |
| Interne Quellen | 1 |
| Impedanz | 50 Ω |
| Anschlusstyp | 1,85 mm Stecker |
| ZF-Bandbreite | 1 Hz … 15 MHz |
| Anzahl der Messpunkte | max. 100.003 |
| Messparameter | S-Parameter, Rauschzahl (Opt.), Verstärkungskompression, IMD, Phasenrauschen (Opt.), gepulste HF |
| Display | 12,1" LCD, 1280×800, Touchscreen |
| Schnittstellen | LAN, 2× GPIB, USB, HiSLIP |
| Serie | PNA-X |
Keysight (Agilent) N5247B-201 Options:
- N5247B - 029 - Adds hardware and firmware for high-accuracy noise figure measurements (requires Option 224 or 423)
- N5247B - 201 - 2-port standard test set (includes six front-panel access loops) and power range
- N5247B - 219 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), and bias-tees
- N5247B - 224 - 2-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 2-port analyzer, and bias tees
- N5247B - 401 - 4-port standard test set (includes twelve front-panel access loops), power range, and an internal second source (Option 080 recommended)
- N5247B - 419 - 4-port standard test set (includes twelve front-panel access loops), power range, internal second source (Option 080 recommended), and source and receiver attenuators (extended power range), and bias-tees
- N5247B - 423 - 4-port standard test set (includes six front-panel access loops), power range, source and receiver attenuators (extended power range), internal second source, a combiner, mechanical switches to the 4-port analyzer, and bias tees
- N5247B - 425 - 4-port configurable test set, source and receiver attenuators, internal second source, combiner, mechanical switches, low frequency extension (LFE), and dedicated 50 GHz noise receiver
- N5247B - 021 - Pulse modulators (source modulator add-on)
- N5247B - 022 - Pulse modulators (source modulator add-on)
- N5247B - 025 - Adds 4 pulse generators
- N5247B - 080 - Recommended internal second source option for 4-port models
Der Keysight (Agilent) N5247B-201 ist ein 2-Port Vektor-Netzwerkanalysator der PNA-X-Serie mit einem Frequenzbereich von 10 MHz bis 67 GHz. Konfiguration Option 201: konfigurierbares Testset (Frontplatten-Zugangsschleifen).
Testwall kann den gebrauchten Keysight (Agilent) N5247B-201 liefern, vollständig getestet. Mit fachkundigem Support und weltweiter Lieferung bietet Testwall hochleistungsfähige Messtechnik mit unvergleichlicher Zuverlässigkeit. Bitte kontaktieren Sie uns, wenn Sie eine Kalibrierung oder Reparatur des Keysight (Agilent) N5247B-201 benötigen.
