Rigol

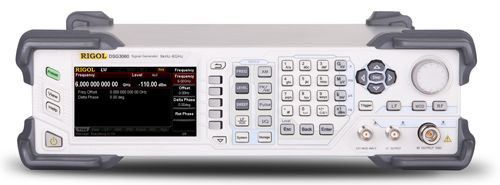

Rigol DSG3060 with IQ
6GHz RF Signal Generator
9 kHz – 6 GHz Frequenzbereich
-130 dBm bis +20 dBm Ausgangsleistungsbereich
0,01 Hz Frequenzauflösung
-115 dBc/Hz (typisch bei 1 GHz, 20 kHz Offset) Phasenrauschen
Integrierte IQ-Modulation und IQ-Basisbandeingänge IQ-Modulation
| Attribut | Wert |
|---|---|
| Frequenzbereich | 9 kHz – 6 GHz |
| Ausgangsleistungsbereich | -130 dBm bis +20 dBm |
| Frequenzauflösung | 0,01 Hz |
| Phasenrauschen | -115 dBc/Hz (typisch bei 1 GHz, 20 kHz Offset) |
| IQ-Modulation | Integrierte IQ-Modulation und IQ-Basisbandeingänge |
| Amplitudengenauigkeit | ±0,5 dB (typisch) |
| Modulationsarten | AM, FM, ØM, Puls, IQ-Modulation |
| Referenzfrequenz | Interner Referenzoszillator 10 MHz, externer Referenzeingang möglich |
| Schnittstellen | USB, LAN (LXI), GPIB (optional) |
| Anzeigebildschirm | 5 Zoll TFT-Farb-LCD-Display |
| Model | DSG3060 |
|---|
As Rigol's RF first signal source, the DSG3000 series offers standard AM/FM/?M analog modulation, as well as options for I/Q modulation and I/Q baseband output. The DSG3060 has a maximum frequency of 6 GHz. Featuring a high signal purity with phase noise measuring
