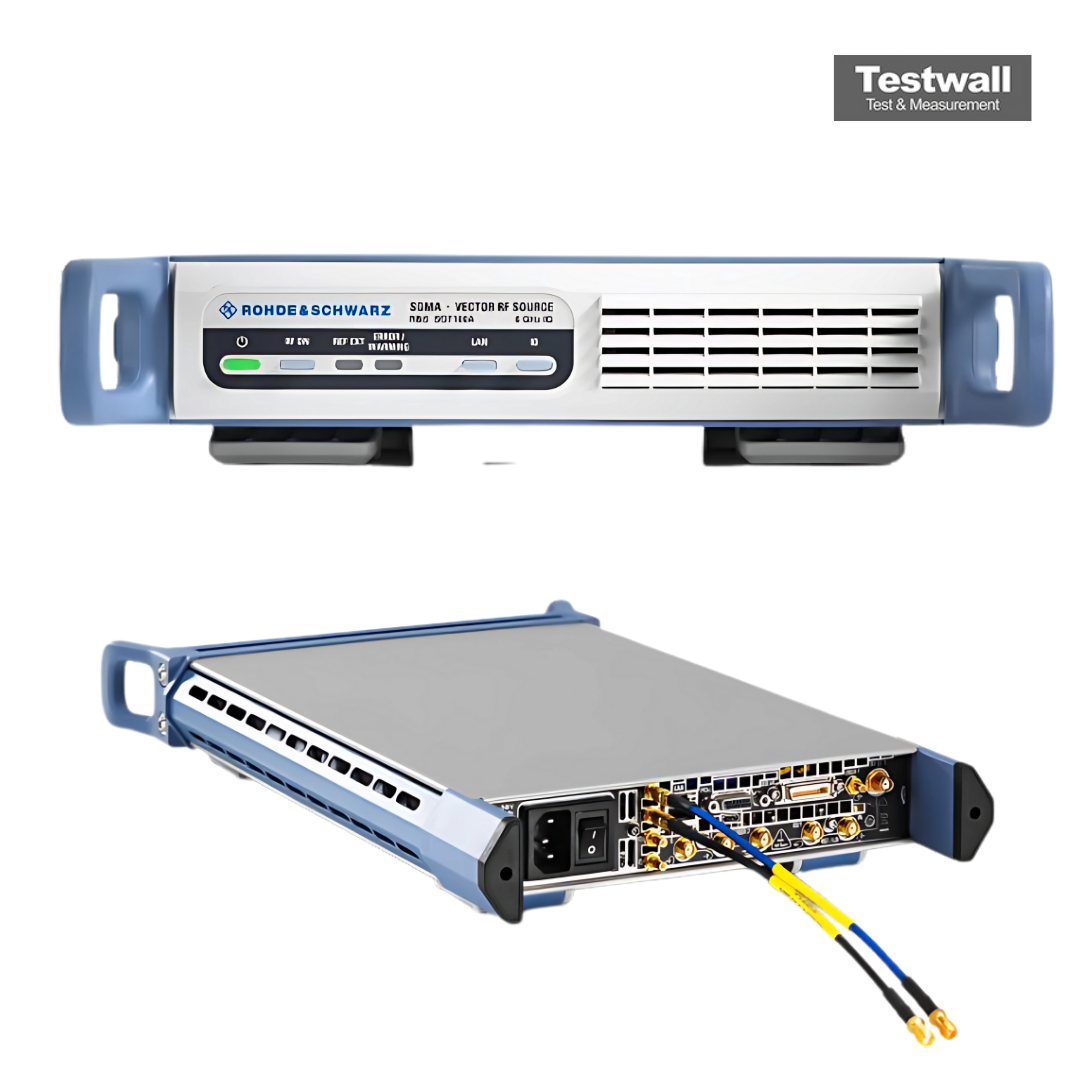

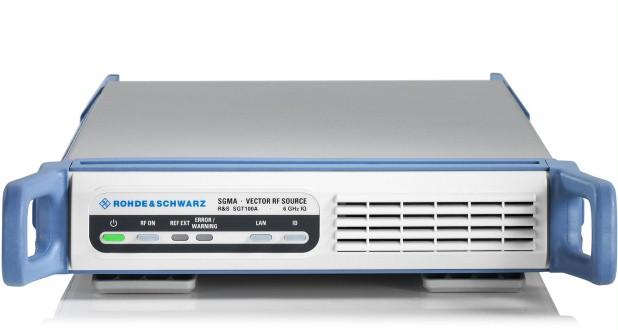

Rohde & Schwarz SGT100A
SGMA Vektor-HF-Quelle, 1 MHz bis 3 oder 6 GHz
I/Q, Puls Modulation
0,001 Hz Frequenzauflösung
< -30 dBc (level ≤ 8 dBm) Harmonische
< 500 µs Umschaltzeit
PCIe, LAN, USB Schnittstellen
| Attribut | Wert |
|---|---|
| Modulation | I/Q, Puls |
| Frequenzauflösung | 0,001 Hz |
| Harmonische | < -30 dBc (level ≤ 8 dBm) |
| Umschaltzeit | < 500 µs |
| Schnittstellen | PCIe, LAN, USB |
| Frequenzbereich | 1 MHz bis 3 GHz (Standard), 1 MHz bis 6 GHz |
| Ausgangsleistung | -120 bis +17 dBm (PEP, spez.), +22 dBm CW (typ.) |
| SSB-Phasenrauschen | < -126 dBc/Hz bei 1 GHz, 20 kHz Offset (-133 typ.) |
| Pegelgenauigkeit | < 0,5 dB (1 MHz bis 3 GHz), < 0,9 dB (3 bis 6 GHz) |
| Nichtharmonische Störungen | < -76 dBc (≤ 1,5 GHz), < -70 dBc (bis 3 GHz), < -64 dBc (bis 6 GHz) |
| Modulationsbandbreite | 60 MHz ARB (Standard), bis zu 240 MHz |
| Zeitbasis-Alterung | 1 × 10⁻⁶ pro Jahr (Standard), 1 × 10⁻⁷ pro Jahr |
| HF-Ausgangsanschluss | SMA Buchse, Rückseite |
| Abmessungen (B × H × T) | 246 × 52,5 × 401 mm |
| Gewicht | 4 kg |
Verfügbare Konfigurationen
| Modell | Frequenzbereich | Konfiguration |
| SGT100A-B106 | 1 MHz bis 6 GHz | Vektorsignalgenerator |
Rohde & Schwarz SGT100A Options:
- SGT100A - SGT-KB106 - Frequency extension to 6 GHz
- SGT100A - SGT-B1 - Reference oscillator OCXO
- SGT100A - SGT-B88 - Extension unit
- SGT100A - SGT-K22 - Pulse modulation
- SGT100A - SGT-K90 - Phase coherent input/output
- SGT100A - SGT-K18 - Digital baseband connectivity
- SGT100A - SGT-K16 - Differential analog I/Q outputs
- SGT100A - SGT-K510 - ARB baseband generator, 32 Msample, 60 MHz RF bandwidth
- SGT100A - SGT-K511 - ARB memory extension to 256 Msample
- SGT100A - SGT-K512 - ARB memory extension to 1 Gsample
- SGT100A - SGT-K521 - ARB bandwidth extension to 120 MHz RF bandwidth
- SGT100A - SGT-K522 - ARB bandwidth extension to 160 MHz RF bandwidth
- SGT100A - SGT-K523 - ARB bandwidth extension to 240 MHz RF bandwidth
- SGT100A - SGT-K540 - Envelope tracking
- SGT100A - SGT-K541 - AM/AM AM/PM predistortion
- SGT100A - SGT-K543 - Envelope ARB
- SGT100A - SGT-K62 - Additive white Gaussian noise (AWGN)
- SGT100A - SGT-K240 - GSM/EDGE
- SGT100A - SGT-K241 - EDGE evolution
- SGT100A - SGT-K242 - 3GPP FDD
- SGT100A - SGT-K244 - GPS
- SGT100A - SGT-K246 - CDMA2000® incl. 1xEV-DV
- SGT100A - SGT-K247 - 1xEV-DO Rev. A
- SGT100A - SGT-K249 - IEEE 802.16
- SGT100A - SGT-K250 - TD-SCDMA
- SGT100A - SGT-K251 - TD-SCDMA enhanced BS/MS Tests
- SGT100A - SGT-K252 - DVB-H
- SGT100A - SGT-K253 - DAB/T-DMB
- SGT100A - SGT-K254 - IEEE 802.11a/b/g/n
- SGT100A - SGT-K255 - EUTRA/LTE
- SGT100A - SGT-K260 - Bluetooth® EDR
- SGT100A - SGT-K261 - Multicarrier CW signal generation
- SGT100A - SGT-K262 - Additive white Gaussian noise (AWGN)
- SGT100A - SGT-K266 - Galileo
- SGT100A - SGT-K268 - TETRA Release 2
- SGT100A - SGT-K283 - 3GPP FDD HSPA/HSPA+
- SGT100A - SGT-K284 - EUTRA/LTE Release 9, enhanced features
- SGT100A - SGT-K285 - EUTRA/LTE Release 10 (LTE Advanced)
- SGT100A - SGT-K286 - IEEE 802.11ac
- SGT100A - SGT-K287 - 1xEV-DO Rev. B
- SGT100A - SGT-K289 - NFC A/B/F
- SGT100A - SGT-K294 - GLONASS
- SGT100A - SGT-K407 - BeiDou
- SGT100A - SGT-K412 - LTE Release 11 + enhanced features
- SGT100A - SGT-K413 - LTE Release 12
- SGT100A - SGT-K414 - OFDM signal generation
- SGT100A - SGT-K415 - Cellular IoT (eMTC and NB-IoT)
- SGT100A - SGT-K416 - DVB-S2/DVB-S2X
- SGT100A - SGT-K417 - Bluetooth® 5.0
- SGT100A - SGT-K418 - Verizon 5GTF
- SGT100A - SGT-K419 - LTE release 13/14
- SGT100A - SGT-K442 - IEEE 802.11ax
- SGT100A - SGT-K443 - Cellular IoT enhancements
- SGT100A - SGT-K444 - 5G NR
- SGT100A - SGT-K200 - Waveform package, 1 waveform
- SGT100A - SGT-K200 - Waveform package, 5 waveforms
- SGT100A - SGT-K200 - Waveform package, 50 waveforms
- SGT100A - SGT-K300 - Pulse sequencing
- SGT100A - SGT-K301 - Enhanced pulse sequencing
- SGT100A - SGT-K308 - Direction finding
- SGT100A - SGT-K350 - DFS signal generation
Der Rohde & Schwarz SGT100A ist eine leistungsstarke vektorielle RF-Quelle im Bereich von 1 MHz bis 3/6 GHz mit marktführenden Umschaltzeiten von nur 240 µs. Ein integrierter Basisbandgenerator mit bis zu 160 MHz I/Q-Modulationsbandbreite gewährleistet hervorragende RF-Leistung in Bezug auf EVM und ACLR.
Ideal zur Signalerzeugung für LTE- und LTE-Advanced-Standards, ermöglicht er eine präzise Signalgenerierung in einem kompakten Gehäuse und ist die kleinste eigenständige Lösung bis 6 GHz.
Testwall kann den gebrauchten Rohde & Schwarz SGT100A vollständig getestet liefern. Mit fachkundiger Unterstützung und weltweiter Lieferung bietet Testwall leistungsstarke Messgeräte mit unvergleichlicher Zuverlässigkeit und Servicequalität. Bitte kontaktieren Sie uns direkt für Kalibrierung oder Reparatur des Rohde & Schwarz SGT100A.
Optionen und Konfigurationen
- Modulation: I/Q, Puls (Opt. K22)
- Frequenzbereich: 1 MHz bis 3 GHz (Standard), 1 MHz bis 6 GHz (Opt. KB106)
- Modulationsbandbreite: 60 MHz ARB (Standard), bis zu 240 MHz (Opt. K521 bis K523)
- Zeitbasis-Alterung: 1 × 10⁻⁶ pro Jahr (Standard), 1 × 10⁻⁷ pro Jahr (Opt. B1)
- HF-Ausgangsanschluss: SMA Buchse, Rückseite (N-Typ Buchse Frontplatte mit Opt. B88)
- Abmessungen (B × H × T): 246 × 52,5 × 401 mm (246 × 98 × 401 mm mit Opt. B88)
- Gewicht: 4 kg (4,6 kg mit Opt. B88)
