Tektronix TLA7N4
| Attribut | Wert |
|---|---|
| Anzahl der Kanäle | 136 Kanäle |
| Maximale Abtastrate | 235 MHz Zustandstakt |
| Speichertiefe | 64 Kbit pro Kanal |
| Zeitauflösung | 425 ps |
| Schwellenwertspannung | -2,0 V bis +5,0 V einstellbar |
| Kompatibles System | Tektronix TLA7000 Gehäuse |
| Modulformat | Einzelbreites TLA7000-Modul |
| Eingangsimpedanz | 100 kΩ parallel zu 8 pF |
| Mindest-Impulsbreite | 2,1 ns |
| Betriebstemperatur | 0 °C bis +50 °C |
Tektronix TLA7N4 Options:
- TLA7N4 - 1P - Add P6418 17 channel general-purpose probes (each includes two 8 channel leadsets, one 1 channel leadset, 20 SMT KlipChip™ grabber tips)
- TLA7N4 - 2P - Add P6434 34 channel high-density probe(s)
- TLA7N4 - 3P - Add P6417 17 channel general-purpose probes (each includes two 8 channel leadsets, one 1 channel leadset, 20 SMT KlipChip grabber tips)
- TLA7N4 - 1S - Increase to 256 K depth @ 100 MHz state
- TLA7N4 - 2S - Increase to 1 M depth @ 100 MHz state
- TLA7N4 - 3S - Increase to 4 M depth @ 100 MHz state
- TLA7N4 - 4S - Increase to 64 K depth @ 200 MHz state
- TLA7N4 - 5S - Increase to 256 K depth @ 200 MHz state
- TLA7N4 - 6S - Increase to 1 M depth @ 200 MHz state
- TLA7N4 - 7S - Increase to 4 M depth @ 200 MHz state
- TLA7N4 - A1 - Universal Euro 220 VAC; 50 Hz
- TLA7N4 - A2 - UK 240 VAC; 50 Hz
- TLA7N4 - A3 - Australian 240 VAC; 50 Hz
- TLA7N4 - A4 - North American 240 VAC; 60 Hz
- TLA7N4 - A5 - Switzerland 220 VAC; 50 Hz
- TLA7N4 - A99 - No Power Cord
- TLA7N4 - IN - Product installation service (on-site configuration and user familiarization; excluding network integration)
- TLA7N4 - R3 - Extends depot repair warranty service period to three years
- TLA7N4 - S1 - Uplifts standard one-year warranty service of mainframe and installed modules to on-site service
- TLA7N4 - S3 - Uplifts Opt. C3 and/or R3 of mainframe and installed modules to on-site service (must be ordered with Opt. C3 and/or R3)
- TLA7N4 - C3 - Three years of Calibration Service (includes initial calibration and two annual calibrations)
- TLA7N4 - D1 - Add calibration test data report
- TLA7N4 - D3 - Provides test data for each calibration (must be ordered with Opt. C3)
| Model | TLA7N4 |
|---|

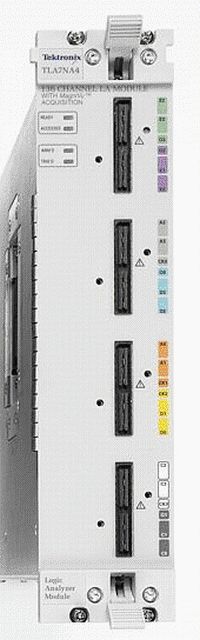

Das Tektronix TLA7N4 ist ein 136-Kanal-Logikanalysator mit MagniVu™-Technologie, die eine Zeitauflösung von 2 GHz (500 ps) bietet. Es unterstützt bis zu 200 MHz Statusanalyse und ermöglicht gleichzeitige Status- und Timing-Analyse über eine Sonde. Mit bis zu 8 Mb pro Kanal erkennt es komplexe Fehler präzise.
Entwickelt für Hardwareingenieure und Entwickler eingebetteter Systeme, bietet der TLA7N4 Echtzeit-Softwareverfolgung und umfassende Busanalysen mit nicht-invasiven Sonden.

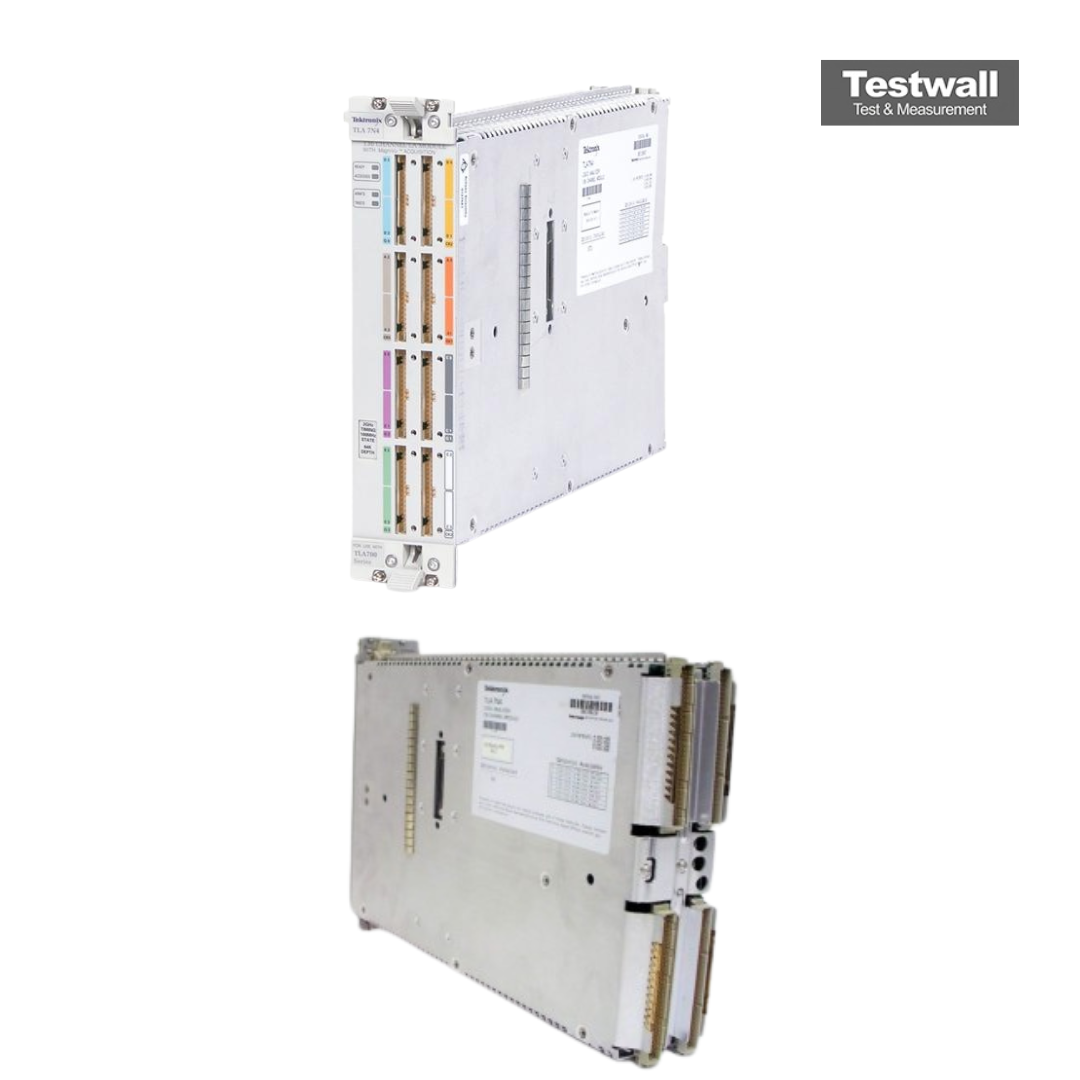

Testwall kann den gebrauchten Tektronix TLA7N4 liefern, vollständig getestet. Mit Expertenunterstützung und weltweiter Lieferung garantiert Testwall leistungsstarke Instrumentierung mit herausragender Zuverlässigkeit. Kontaktieren Sie uns für Kalibrierung oder Reparatur des Tektronix TLA7N4.
