Amplifier Research 1000T1G2Z5
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 1000 W CW |
| Plage de fréquence | 1 MHz – 2,5 GHz |
| Gain | ≥ 60 dB |
| Impédance d'entrée | 50 Ohms |
| Impédance de sortie | 50 Ohms |
| Puissance d'entrée maximale | 0 dBm (1 mW) |
| Alimentation électrique | 208/240 V CA, monophasé, 50/60 Hz |
| Connecteur d'entrée | Type N femelle |
| Connecteur de sortie | Type N femelle |
| Refroidissement | Refroidissement par air forcé |
Amplifier Research 1000T1G2Z5 Options:
- 1000T1G2Z5 - E1C - Cabinet: Without outer enclosure, two subassemblies. 48.26 x 22.2(5U) x 65.1 cm and 48.26 x 39.9(9U) x 76.45 cm. Subtract approximately 14 kg, 30 lbs for removal of outer enclosure.
- 1000T1G2Z5 - E2S - Slides: Slides installed, add approximately 2 kg, 5 lbs.
- 1000T1G2Z5 - E3H - Handles: Front pull handles installed.
- 1000T1G2Z5 - P1 - Prime Power 208V, US: 208 ±10% VAC, 3 phase, delta (4 wire) 50/60 Hz, 8 KVA maximum.
- 1000T1G2Z5 - P2 - Prime Power 400V, Europe: 360-435 VAC, 3 phase, WYE (5 wire) 50/60 Hz, 8 KVA maximum. CE marked to comply with EMC European Directive 89/336/EEC for operation inside a shielded room.
- 1000T1G2Z5 - S1F - Front panel connectors: Input, output, forward and reflected power sample ports on front panel, not on rear panel.
- 1000T1G2Z5 - S2R - Remote interface: RS-232 serial, DB-9 female connector on rear panel. Replaces built-in IEEE-488 GPIB interface.
- 1000T1G2Z5 - S3C - Connector: RF output connector 1 5/8 EIA on rear panel.
- 1000T1G2Z5 - S4C - Covers: RF connectors have protective metal covers.
- 1000T1G2Z5 - S3R - Remote Interface: Change remote interface from standard IEEE-488 GPIB to Ethernet.
- 1000T1G2Z5 - S2K - Filters: Supplied with two externally-mountable bandpass harmonic filters and a switch kit. Insertion loss of filter/switch kit is maximum 0.5 dB. Output power at fundamental of 900 watts, typical.
- 1000T1G2Z5 - SP1 - Special Package: 7/8 inch EIA flange output connector, output to control external RF switches for sub-band selection, increased rack height by 17.5 inches, six 110 VAC outlets, larger casters on modified base, switched filter assembly with reduced harmonic levels of minus 20 dBc maximum at 800 watts fundamental power. Includes special Sandia National Laboratories testing at 700 watts output at 2.6:1 VSWR load mismatch and front panel switches sealed from dust.
- 1000T1G2Z5 - SP2 - Unit supplied in a 30U wheeled rack. Includes dual harmonic band-pass filters and switch kit. Insertion loss of filter/switch kit is maximum 0.5 dB. Output power at fundamental of 900 watts, typical. 7/8" EIA output connector on rear panel. Includes 360-435VAC 3 phase WYE (5 wire) prime power (P2 power option).
| Model | 1000T1G2Z5 |
|---|

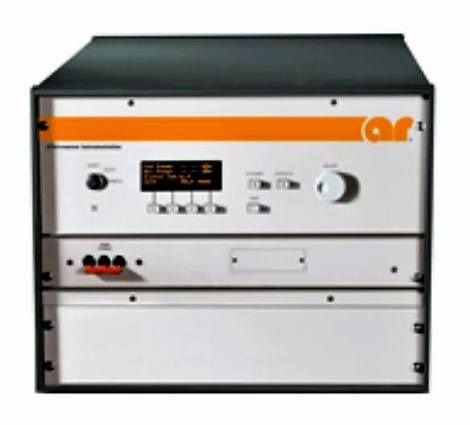

Le Amplifier Research (AR) 1000T1G2z5 est un amplificateur micro-ondes à tube à ondes progressives (TWT) à large bande, garantissant un minimum de 1000 W de sortie entre 1 et 2,5 GHz, avec un gain minimum de 60 dB et une plage de réglage continue d’au moins 35 dB. Il comprend un écran numérique en façade, une interface IEEE-488 (GPIB), une protection VSWR, un contrôle du gain et des rapports détaillés sur l’état du système.
Sa conception modulaire, incluant une alimentation à découpage légère, facilite l’entretien et allège le poids. L’amplificateur reproduit fidèlement la modulation AM, FM et impulsionnelle, et convient parfaitement aux tests CEM, à la recherche industrielle, au R&D universitaire et aux applications générales de test et mesure.
Testwall peut fournir le Amplifier Research 1000T1G2z5 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Merci de nous contacter directement si vous avez besoin de calibration ou de réparation du Amplifier Research 1000T1G2z5.
