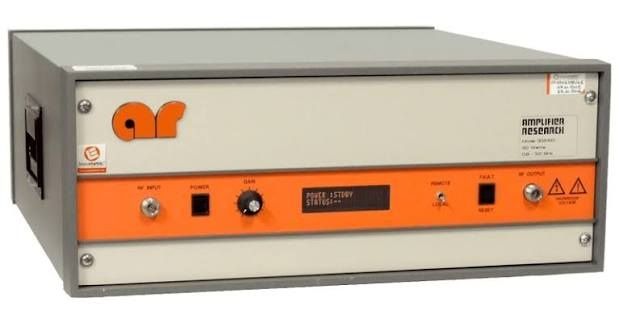

Amplifier Research 10S1G4A
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 10 W |
| Plage de fréquence | 1 GHz – 4 GHz |
| Gain typique | 40 dB |
| Gain minimum | 38 dB |
| Impédance d'entrée/sortie | 50 Ohms |
| Tension d'alimentation | 100–240 V CA, 50/60 Hz |
| Connecteurs RF | Type N femelle |
| Coefficient d'ondes stationnaires (VSWR) | 2,0:1 maximum |
| Température de fonctionnement | 0 °C à +50 °C |
| Format / Montage | Rack 19 pouces, 2U |
| Model | 10S1G4A |
|---|
L’Amplifier Research 10S1G4A est un amplificateur large bande, à semi-conducteurs, autonome et refroidi par air, offrant une plage de fréquences instantanée de 0,8 à 4,2 GHz. Il atteint une puissance de sortie nominale de 18 W à 3 dB de compression et 16 W à 1 dB de compression, avec un minimum de 13 W et 10 W respectivement, associé à un gain ≥40 dB et une planéité de ±2 dB. Doté d’un contrôle de gain en façade et d’interfaces de commande à distance (IEEE‑488/GPIB et RS‑232), il assure un fonctionnement fiable grâce au nivellement d’entrée RF et aux protections contre la surchauffe.
Grâce à ses faibles émissions parasites, son excellente linéarité et sa reproduction fidèle des modulations AM, FM et impulsionnelles, le 10S1G4A est idéal comme amplificateur pilote pour les tests de composants sans fil (CDMA, W‑CDMA, TDMA, GSM), les systèmes de communication multi‑bandes et les environnements de test CEM nécessitant des enveloppes de modulation non déformées.
Testwall peut fournir l’Amplifier Research 10S1G4A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un calibrage ou d’une réparation du Amplifier Research 10S1G4A.
