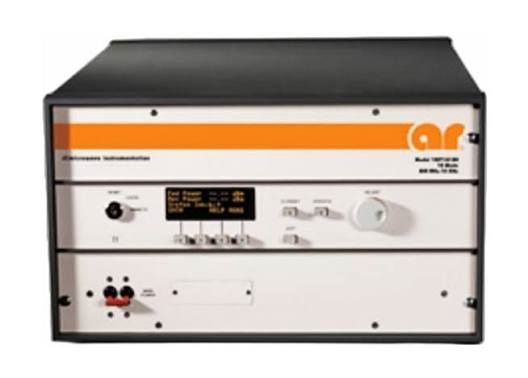

Amplifier Research 200T18G26Z5A
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 18 GHz – 26,5 GHz |
| Puissance de sortie | 200 Watts |
| Gain typique | 50 dB minimum |
| Ondulation du gain | ±3 dB maximum |
| Puissance de sortie saturée (Psat) | 200 W (53 dBm) minimum |
| Impédance d'entrée/sortie | 50 Ohms |
| Coefficient de réflexion d'entrée (VSWR) | 2,5:1 maximum |
| Alimentation électrique | 208/240 V CA, monophasé, 50/60 Hz |
| Connecteurs RF | Type WR-42 (guide d'ondes) ou SMA selon configuration |
| Application principale | Tests CEM, immunité aux rayonnements, amplification hyperfréquence |
Amplifier Research 200T18G26Z5A Options:
- 200T18G26Z5A - M1 - E1C: Without outer enclosure, size 49 x 40 (9U) x 76 cm, 19 x 15.75 (9U) x 30 in. (subtract approximately 14 kg, 30 lbs)
- 200T18G26Z5A - M2 - E3H: Front handles installed
- 200T18G26Z5A - M3 - E1C & E3H: Without outer enclosure and front handles installed
- 200T18G26Z5A - M4 - E1C & E2S: Without outer enclosure and slides installed (add approximately 5 lbs, 2 kg)
- 200T18G26Z5A - M5 - E1C & E2S & E3H: Without outer enclosure, slides installed, and front handles installed
| Model | 200T18G26Z5A |
|---|
L'Amplifier Research 200T18G26z5A est un amplificateur micro-ondes TWT large bande haute performance, offrant un minimum de 200W sur 18–26,5 GHz avec un gain de 53 dB. Il dispose d’un refroidissement par air, d’une interface IEEE-488 (GPIB), d’une protection VSWR, de ports de surveillance RF et d’un alimentation modulaire pour un entretien facile. Son écran numérique avancé permet de surveiller la puissance directe/réfléchie et l’état du système, garantissant un fonctionnement fiable.
Cet amplificateur prend en charge la modulation AM, FM et impulsion, offrant une excellente planéité (±10 dB) et une tolérance aux désadaptations avec des capacités d’impulsions jusqu’à 10 kHz PRF. Idéal pour les tests CEM, la R&D et les applications de service.
Testwall peut fournir l’Amplifier Research 200T18G26z5A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation de l’Amplifier Research 200T18G26z5A.
