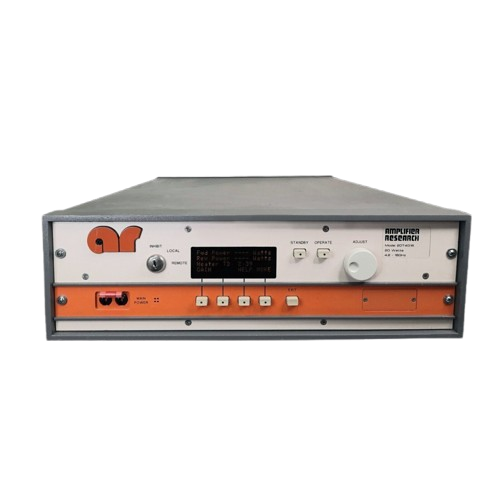

Amplifier Research 20T4G18
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 20 W (CW) |
| Plage de fréquence | 4 GHz – 18 GHz |
| Gain typique | 40 dB minimum |
| Puissance de sortie saturée (Psat) | 43 dBm typique |
| Impédance d'entrée/sortie | 50 Ohms |
| Connecteurs RF | Type SMA (entrée) / Type N ou SMA (sortie) |
| Alimentation électrique | 220 V CA, 50/60 Hz |
| Coefficient d'onde stationnaire (VSWR) | 2,5:1 maximum |
| Harmoniques | -10 dBc typique |
| Refroidissement | Refroidissement par air forcé (ventilateur intégré) |
Amplifier Research 20T4G18 Options:
- 20T4G18 - M1 - E1C: Without outer enclosure (cabinet removed), size 48.3 x 13.3 (3U) x 68.6 cm
- 20T4G18 - M2 - E1C, E2S & E3H: Without outer enclosure, slides installed, and front handles installed
- 20T4G18 - M3 - E1C & S1R: Without outer enclosure, plus reflected power port (added Type N female connector on rear panel with forward and reflected sample port calibration data supplied on disk in Excel format at 51 points)
- 20T4G18 - E1C - Cabinet: Without outer enclosure, size 48.3 x 13.3 (3U) x 68.6 cm, 19.0 x 5.25 (3U) x 27 in. Subtract approximately 9 kg, 20 lbs from weight
- 20T4G18 - E2S - Slides: Slides installed, add approximately 2 kg, 5 lbs
- 20T4G18 - E3H - Handles: Front handles installed
- 20T4G18 - S1R - Reflected Power Port: Added Type N female connector on rear panel; forward and reflected sample port calibration data supplied on disk in Excel format at 51 points, evenly spaced over specified frequency response
| Model | 20T4G18 |
|---|
L’Amplifier Research 20T4G18A est un amplificateur micro-ondes TWT autonome à refroidissement par air forcé, fournissant au minimum 20 watts en sortie. Il offre une large bande instantanée, un gain élevé et une puissance modérée. L’écran numérique en façade indique la puissance directe et réfléchie ainsi que l’état du système, incluant l’alimentation, le préchauffage, la mise en veille, les défauts et les avertissements de puissance réfléchie. Les fonctionnalités standard comprennent l’interface IEEE-488 (GPIB), la protection VSWR, le contrôle du gain, un port d’échantillon RF, l’auto-sommeil et une surveillance complète des tensions, courants et températures.
Conçu pour une utilisation sur table mais adaptable au montage en rack, le 20T4G18A est idéal pour les tests de susceptibilité CEM, les applications industrielles et la R&D universitaire et de laboratoire.
Testwall peut fournir l’Amplifier Research 20T4G18A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité inégalée. Veuillez nous contacter directement si vous avez besoin d’étalonnage ou de réparation du 20T4G18A.
