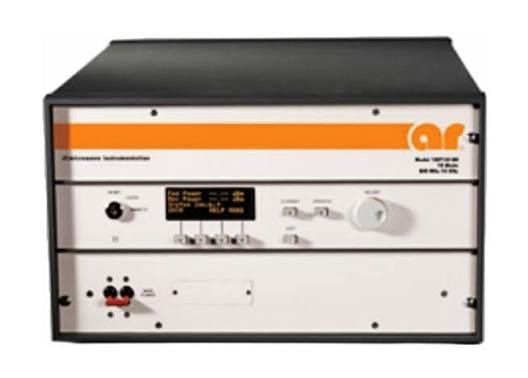

Amplifier Research 20T4G18A
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 20 W (CW) |
| Plage de fréquence | 4 GHz – 18 GHz |
| Gain typique | 50 dB minimum |
| Impédance d'entrée/sortie | 50 Ohms |
| Connecteurs RF | Type SMA (femelle) |
| Alimentation électrique | 100–240 V CA, 50/60 Hz |
| Coefficient d'ondes stationnaires (VSWR) | 2,5:1 maximum |
| Température de fonctionnement | 0 °C à +50 °C |
| Refroidissement | Refroidissement par air forcé |
| Format / Montage | Rack 19 pouces, 2U |
Amplifier Research 20T4G18A Options:
- 20T4G18A - M1 - Shipped without an outer cabinet
- 20T4G18A - M3 - Enclosure removed for rack mounting – slides and front handles installed
- 20T4G18A - M5 - Enclosure removed. Side carry handles and front pull handles installed
| Model | 20T4G18A |
|---|
L’Amplifier Research 20T4G18A est un amplificateur à tube à ondes progressives (TWT) large bande, offrant une puissance nominale de 42 W et minimale de 20 W sur une plage de 4,2 à 18 GHz. Avec un gain de 43 dB et une plage réglable de 35 dB, il garantit une planéité de ±9 dB (4,2–18 GHz) et ±5 dB (8–18 GHz). Il prend en charge les modulations AM, FM et impulsionnelles, avec une impédance d’entrée/sortie de 50Ω. Le système de surveillance avancée inclut le courant d’hélice, les tensions cathode/collecteur, l’état du chauffage et le contrôle de la température. L’interface IEEE-488, la protection VSWR et la conception modulaire assurent fiabilité et flexibilité dans les environnements RF exigeants.
Compact mais puissant, le 20T4G18A est conçu pour les tests CEM, les applications industrielles et la R&D. Son alimentation à découpage réduit le poids, tandis que le refroidissement par air forcé garantit la stabilité. Son design rackable offre une intégration flexible dans divers laboratoires.
Testwall peut fournir l’Amplifier Research 20T4G18A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité inégalée. Veuillez nous contacter directement si vous avez besoin de calibration ou de réparation de l’Amplifier Research 20T4G18A.
