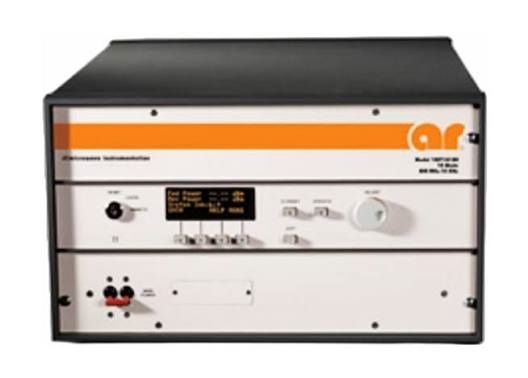

Amplifier Research 250T6G18
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 250 Watts CW |
| Plage de fréquence | 6 GHz à 18 GHz |
| Gain typique | 50 dB minimum |
| Impédance d'entrée/sortie | 50 Ohms |
| Connecteur d'entrée | SMA femelle |
| Connecteur de sortie | WR-62 / Guide d'ondes |
| Alimentation électrique | 208 V CA, triphasé, 50/60 Hz |
| Coefficient d'onde stationnaire (VSWR) | 2,0:1 maximum |
| Refroidissement | Refroidissement par air forcé |
| Applications | Tests CEM, tests d'immunité aux champs rayonnés, conformité aux normes IEC/MIL |
Amplifier Research 250T6G18 Options:
- 250T6G18 - M1 - Cabinet without outer enclosure (E1C)
- 250T6G18 - M2 - Front handles installed (E3H)
- 250T6G18 - M3 - Cabinet without outer enclosure and front handles installed (E1C & E3H)
- 250T6G18 - M4 - Cabinet without outer enclosure and slides installed (E1C & E2S)
- 250T6G18 - M5 - Cabinet without outer enclosure, slides installed, and front handles installed (E1C & E2S & E3H)
- 250T6G18 - M6 - Reflected sample port on rear panel, type N female connector (S1R)
| Model | 250T6G18 |
|---|
Le Amplifier Research 250T6G18 est un amplificateur à tube à ondes progressives (TWT) à large bande fournissant un minimum de 250 W en sortie de 6 à 18 GHz avec un gain de 54 dB ; il intègre un affichage numérique en face avant (puissances directe/réfléchie), IEEE-488 (GPIB), protection VSWR, contrôle du gain, port d’échantillon RF et surveillance en temps réel du courant du helix TWT, des tensions de cathode et de collecteur, et de la température, le tout dans un design modulaire léger à alimentation à découpage.
Conçu pour les tests de susceptibilité RF EMC, la recherche industrielle et universitaire, et les applications de maintenance, il prend en charge la modulation AM, FM et en impulsions avec capacité de vidéo impulsionnelle, faible densité de bruit et tolérance élevée aux désaccords.
Testwall peut fournir le Amplifier Research 250T6G18 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’étalonnage ou de réparation du Amplifier Research 250T6G18.
