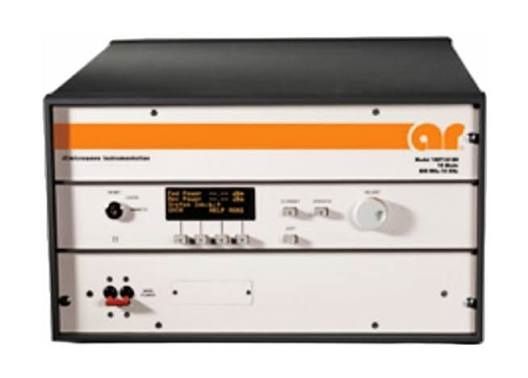

Amplifier Research 3000TP12G18
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 3000 W |
| Plage de fréquence | 1,2 GHz – 1,8 GHz |
| Gain minimum | 45 dB |
| Technologie | Semi-conducteur à l'état solide |
| Impédance d'entrée/sortie | 50 Ohms |
| Alimentation électrique | 208/240 V CA, monophasé |
| Connecteur d'entrée | Type N femelle |
| Connecteur de sortie | 7/16 DIN femelle |
| Refroidissement | Refroidissement par air forcé |
| Applications | Tests CEM, tests d'immunité, recherche et développement |
Amplifier Research 3000TP12G18 Options:
- 3000TP12G18 - E1C - Cabinet: Without outer enclosure for rack mounting, size (W x H x D) 49 x 22 (5U) x 74 cm, 19 x 8.75 (5U) x 29 in. Subtract approximately 11 kg, 25 lbs, for removal of outer enclosure.
- 3000TP12G18 - E2S - Slides: Slides installed, add approximately 2 kg, 5 lbs.
- 3000TP12G18 - E3H - Handles: Front pull handles installed.
- 3000TP12G18 - P1 - Primary Power: 208 VAC ±10% 3-phase, 50/60 Hz, 2.0 KVA maximum.
- 3000TP12G18 - P2 - Primary Power: 190-260 VAC single phase, 50/60 Hz, 2.0 KVA maximum.
- 3000TP12G18 - S1R - Reflected power sample port, Type N female connector on rear panel. Forward and reflected sample port calibration data supplied on disk in Excel format at 51 points, evenly spaced over specified frequency response.
- 3000TP12G18 - S2M - Special Mismatch Tolerance Operation: Amplifier will permit up to 1.9 kW reflected power at maximum 8 µs pulse width and 0.8% duty, without VSWR trip or foldback. Exceeding 1.9 kW reflected power will cause the unit to truncate pulse within 2 µs.
- 3000TP12G18 - M1 - Configuration: E1C cabinet, P2 primary power.
- 3000TP12G18 - M2 - Configuration: E3H handles, P2 primary power.
- 3000TP12G18 - M3 - Configuration: E1C cabinet and E3H handles, P2 primary power.
- 3000TP12G18 - M4 - Configuration: E1C cabinet and E2S slides, P2 primary power.
- 3000TP12G18 - M5 - Configuration: E1C cabinet, E2S slides, and E3H handles, P2 primary power.
- 3000TP12G18 - M6 - Configuration: P2 primary power, S1R reflected power sample port.
- 3000TP12G18 - M7 - Configuration: P1 primary power, S2M special mismatch tolerance operation.
- 3000TP12G18 - M8 - Configuration: P1 primary power.
| Model | 3000TP12G18 |
|---|
Le Amplifier Research 3000TP12G18 est un amplificateur pulsé/TWT de 3 kW conçu pour couvrir la gamme de fréquences de 12 à 18 GHz. Conçu pour les applications à haute puissance, il offre d’excellentes capacités de sortie pulsée, ce qui le rend idéal pour la simulation radar, les tests CEM et la génération de signaux transitoires. Sa conception robuste garantit la fiabilité, tandis que des interlocks avancés et des systèmes de surveillance améliorent la sécurité opérationnelle et les performances.
Son approche modulaire pour l’entretien et des diagnostics complets du système permettent une maintenance efficace et une intégration transparente dans les configurations de test. Avec une grande stabilité de sortie et une construction robuste, il prend en charge des applications critiques nécessitant puissance et précision.
Testwall peut fournir le Amplifier Research 3000TP12G18 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de calibration ou réparation du Amplifier Research 3000TP12G18.
