Amplifier Research 500T1G2
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 500 W CW |
| Plage de fréquence | 1 MHz – 1 GHz |
| Gain minimum | 55 dB |
| Impédance d'entrée | 50 Ohms |
| Impédance de sortie | 50 Ohms |
| Puissance d'entrée pour la puissance de sortie nominale | 0 dBm (typique) |
| Alimentation électrique | 208/240 V CA, monophasé, 50/60 Hz |
| Connecteur d'entrée | Type N femelle |
| Connecteur de sortie | Type N femelle |
| Harmoniques et produits parasites | -10 dBc maximum |
Amplifier Research 500T1G2 Options:
- 500T1G2 - M1 - See separate specification sheet
- 500T1G2 - M2 - Shipped without an outer cabinet; 208 VAC ± 10% three phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M3 - With removable enclosure; 190-260 VAC single phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M4 - Shipped without an outer cabinet; 190-260 VAC single phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M5 - Enclosure removed for rack mounting - slides and front handles installed; 208 VAC ± 10% three phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M6 - Enclosure removed for rack mounting - slides and front handles installed; 190-260 VAC single phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M7 - Basic Model with additional RF sample port, Type N, Rear Panel, for reverse power; 208 VAC ± 10% three phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M8 - Enclosure removed with added carry handles on the sides and pull handles on the front; 208 VAC ± 10% three phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M9 - Shipped without an outer cabinet, flatness ±5.0 dB max at rated power, and video pulse capability for noise quieting; 190-260 VAC single phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M10 - Basic Model with additional RF sample port, Type N, Rear Panel, for reverse power; 190-260 VAC single phase 50/60 Hz, 3.3 KVA maximum
- 500T1G2 - M11 - See individual specification sheet
| Model | 500T1G2 |
|---|

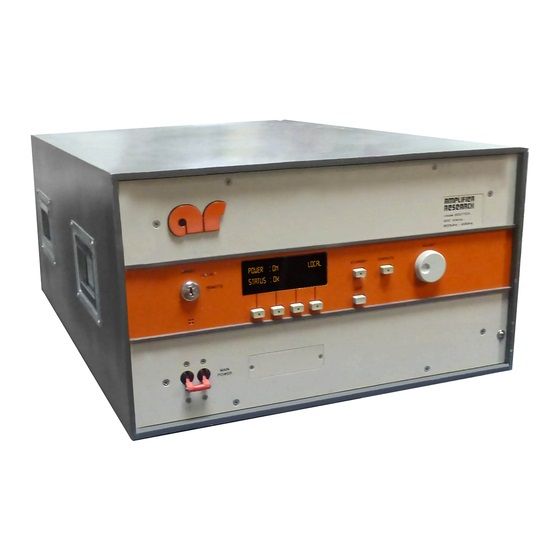

L’amplificateur Amplifier Research (AR) 500T1G2 est un amplificateur à tube à onde progressive (TWT) à large bande, fournissant 500 W de puissance CW sur 1–2,5 GHz avec un gain de 57 dB. Il est équipé d’un refroidissement par air forcé, d’un affichage numérique pour la puissance directe/réfléchie et l’état du système, ainsi que d’une interface IEEE-488 (GPIB). Ses spécifications incluent une protection VSWR, un réglage du gain, un port d’échantillonnage RF et la surveillance des courants, tensions et températures. Avec une distorsion harmonique typique de -4 dBc et la prise en charge des modulations AM, FM et impulsionnelles, il assure des performances RF fiables.
Idéal pour les tests de susceptibilité CEM, les applications industrielles, la recherche universitaire et les laboratoires de service, l’AR 500T1G2 bénéficie d’une conception modulaire et d’une alimentation à découpage réduisant le poids et facilitant la maintenance. Il peut être utilisé sur table ou monté en rack.
Testwall peut fournir l’**Amplifier Research 500T1G2** d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante, fiable et de qualité. Veuillez nous contacter directement si vous avez besoin d’étalonnage ou de réparation de l’**Amplifier Research 500T1G2**.
