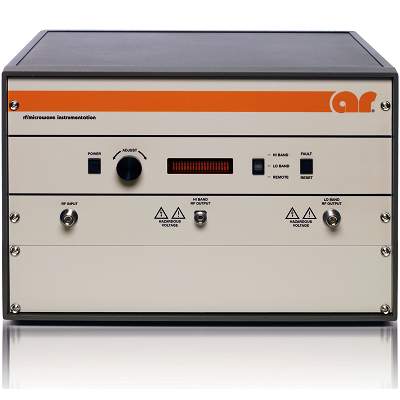

Amplifier Research 70T40G45
| Attribut | Valeur |
|---|---|
| Plage de fréquence | 40 GHz à 45 GHz |
| Puissance de sortie | 70 Watts (minimum) |
| Gain | 50 dB (typique) |
| Gain plat | ±4,5 dB (maximum) |
| Puissance de sortie saturée (Psat) | 48,5 dBm (typique) |
| Impédance d'entrée/sortie | 50 Ohms |
| Connecteurs | 2,4 mm (entrée et sortie) |
| Alimentation électrique | 208/240 V CA, monophasé, 50/60 Hz |
| Refroidissement | Refroidissement par air forcé |
| Dimensions (L × l × H) | 483 mm × 584 mm × 222 mm (19" × 23" × 4U) |
Amplifier Research 70T40G45 Options:
- 70T40G45 - M1 - E1C: Cabinet without outer enclosure, size 48.3 x 22.3 (5U) x 68.6 cm, 19 x 8.75 (5U) x 27 in. Subtract approximately 14 kg, 30 lbs
- 70T40G45 - M2 - E3H: Front handles installed
- 70T40G45 - M3 - E1C & E3H: Cabinet without outer enclosure and front handles installed
- 70T40G45 - M4 - E1C & E2S: Cabinet without outer enclosure and slides installed (add approximately 5 lbs, 2 kg)
- 70T40G45 - M5 - E1C & E2S & E3H: Cabinet without outer enclosure, slides installed, and front handles installed
- 70T40G45 - M6 - S1F: Front panel connectors: Input, forward and reflected power sample ports connectors on front panel, not on rear panel
- 70T40G45 - M7 - E1C & S1F: Cabinet without outer enclosure and front panel connectors
- 70T40G45 - M8 - E3H & S1F: Front handles installed and front panel connectors
- 70T40G45 - M9 - E1C & E3H & S1F: Cabinet without outer enclosure, front handles installed, and front panel connectors
- 70T40G45 - M10 - E1C & E2S & S1F: Cabinet without outer enclosure, slides installed, and front panel connectors
- 70T40G45 - M11 - E1C & E2S & E3H & S1F: Cabinet without outer enclosure, slides installed, front handles installed, and front panel connectors
| Model | 70T40G45 |
|---|
Le Amplifier Research 70T40G45 est un amplificateur micro-ondes de pointe couvrant de 18 GHz à 40 GHz avec une puissance de sortie de 70 W CW. Utilisant une technologie à semi-conducteurs GaN, il offre une excellente efficacité, linéarité et faible bruit, ce qui le rend idéal pour les applications en aérospatiale, défense, radar et tests 5G. Compact et robuste, il assure un fonctionnement stable grâce à une gestion thermique intégrée et des circuits de protection.
Avec une exploitation à distance via Ethernet et RS-232, le 70T40G45 est parfaitement adapté à l’intégration sur banc ou en rack. Ses performances précises prennent en charge des applications RF à large bande nécessitant une fiabilité accrue.
Testwall peut fournir l’Amplifier Research 70T40G45 d’occasion, entièrement testé. Avec un soutien expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Merci de nous contacter directement si vous avez besoin d’une calibration ou d’une réparation de l’Amplifier Research 70T40G45.
