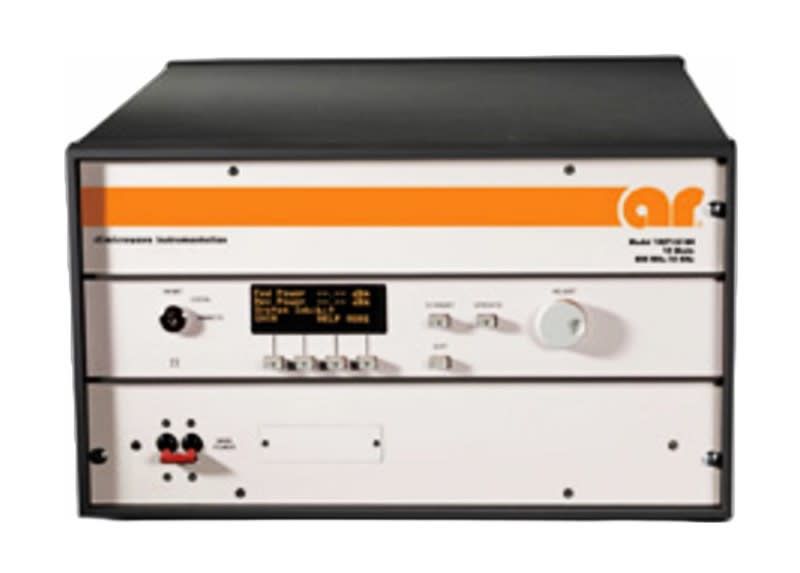

Amplifier Research 90S4G8
| Attribut | Valeur |
|---|---|
| Puissance de sortie | 90 W CW minimum |
| Plage de fréquence | 4 GHz – 8 GHz |
| Gain | 50 dB minimum |
| Impédance d'entrée/sortie | 50 Ohms |
| Puissance d'entrée maximale | 0 dBm |
| Tension d'alimentation | 220 V CA, 50/60 Hz |
| Connecteurs RF | Type SMA (entrée), Type N (sortie) |
| Coefficient d'ondes stationnaires (VSWR) | 2,0:1 maximum |
| Harmoniques et signaux parasites | -10 dBc maximum |
| Format / Montage | Rack 19 pouces, 3U |
Amplifier Research 90S4G8 Options:
- 90S4G8 - 90S4G8 - Standard model with N female RF input on front panel
- 90S4G8 - M1 - N female RF input on rear panel
- 90S4G8 - M2 - N female RF input on rear panel; special configuration with 7U (12.25 inch) rack space available for auxiliary equipment; unit is not upgradable
- 90S4G8 - M3 - N female RF input on rear panel; supplied without an outer enclosure; for use in AR rack systems only
| Model | 90S4G8 |
|---|
L’Amplifier Research 90S4G8 est un amplificateur RF large bande fonctionnant de 4 GHz à 8 GHz, fournissant une puissance de sortie de 90 W CW avec un gain minimal de 47 dB. Sa conception en classe A à semi-conducteurs garantit des performances linéaires, une faible distorsion et une suppression harmonique supérieure. Doté de circuits de diagnostic et de protection, il offre un fonctionnement sûr et constant.
Il est utilisé pour les tests d’immunité CEM, les évaluations de communications satellites et l’analyse des sous-systèmes RF. Le châssis rackable avec un système de refroidissement efficace permet une intégration facile.
Testwall peut fournir l’Amplifier Research 90S4G8 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité inégalée. Contactez-nous directement si vous avez besoin d’étalonnage ou de réparation de l’Amplifier Research 90S4G8.
