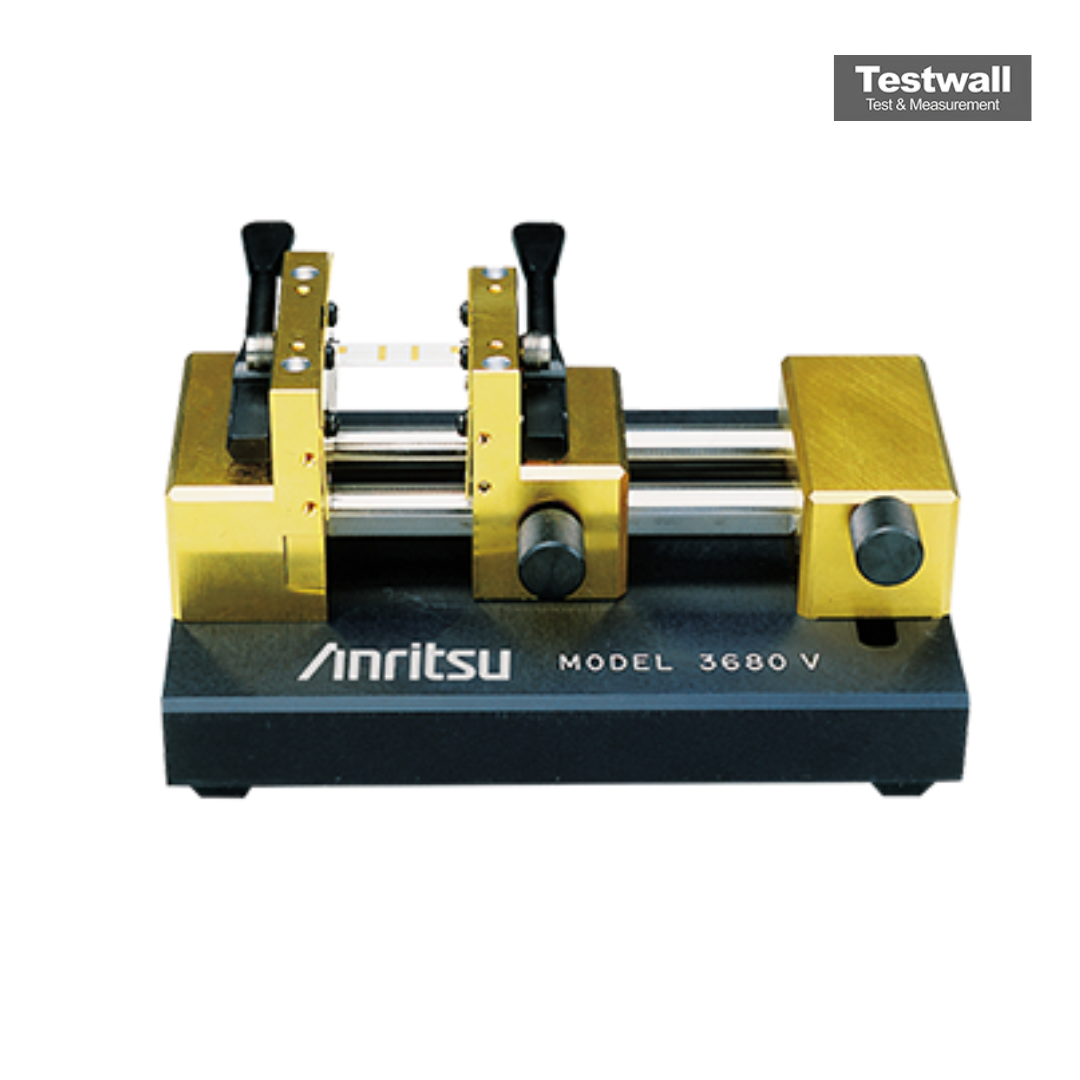

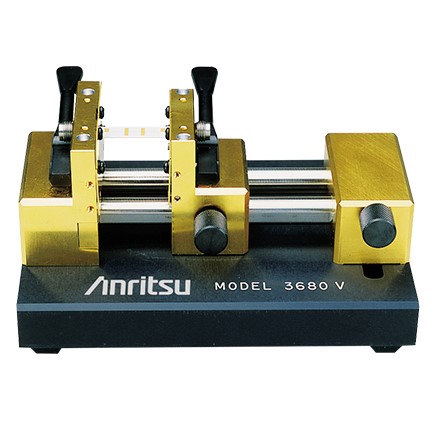

Anritsu 3680V
| Attribut | Valeur |
|---|---|
| Plage de fréquences | DC à 40 GHz |
| Type de connecteur | Connecteur coaxial universel (V-Connector) |
| Impédance caractéristique | 50 Ohms |
| Puissance maximale admissible | 1 W (30 dBm) en continu |
| Pertes d'insertion maximales | 0,5 dB à 40 GHz |
| Isolation minimale | 60 dB à 40 GHz |
| Type de dispositif | Fixation de test (Test Fixture) pour composants en boîtier plat |
| Coefficient de réflexion (VSWR) | ≤ 1,25 jusqu'à 40 GHz |
| Matériau du corps | Laiton doré haute précision |
| Compatibilité | Compatible avec les analyseurs de réseau vectoriels Anritsu et équipements de mesure RF/hyperfréquences standards |
Anritsu 3680V Options:
- 3680V - 36801V - 60 GHz Right-Angle Launcher
- 3680V - 36802 - MMIC Attachment
- 3680V - 36803 - Bias Probe
- 3680V - 36805-10M - 10 mil Substrate Launchers for 36802 MMIC Attachment
- 3680V - 36805-15M - 15 mil Substrate Launchers for 36802 MMIC Attachment
- 3680V - 36805-25M - 25 mil Substrate Launchers for 36802 MMIC Attachment
- 3680V - 36804B-10M - 10 mil Microstrip Calibration/Verification Kit, DC to 50 GHz
- 3680V - 36804B-15M - 15 mil Microstrip Calibration/Verification Kit, DC to 30 GHz
- 3680V - 36804B-25M - 25 mil Microstrip Calibration/Verification Kit, DC to 15 GHz
- 3680V - 36804-25C - 25 mil CPW Calibration/Verification Kit, DC to 20 GHz (Includes CPW jaws)
| Model | 3680V |
|---|
Le dispositif de test universel Anritsu 3680V offre des mesures précises et répétables pour les dispositifs à substrat micro-ruban et coplanaire avec une couverture large de DC à 60 GHz. Il prend en charge les dispositifs de test décalés et à angle droit, les mesures MMIC en option, et fournit une flexibilité grâce à la capacité de polarisation. La longueur du substrat varie de 0,5 cm à 5 cm (10 cm avec 3680-20) et l'épaisseur de 0,012 cm à 0,19 cm, répondant à des besoins d'essai polyvalents.
Idéal pour les mesures micro-ruban et coplanaires, le 3680V garantit des essais précis avec des kits d'étalonnage/vérification en option. Son design compact de 10 x 12,7 x 6,4 cm le rend très adaptable aux exigences avancées de test RF et micro-ondes.
Testwall peut fournir l'Anritsu 3680V Universal Test Fixture d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'étalonnage ou de réparation de l'Anritsu 3680V Universal Test Fixture.
