Anritsu MA2422A
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 10 MHz à 40 GHz |
| Plage de puissance mesurable | -70 dBm à +20 dBm |
| Type de capteur | Capteur de puissance diode |
| Connecteur RF | 2,92 mm (K-type), mâle |
| Impédance | 50 Ohms |
| Incertitude de mesure | ±1,0 dB (typique) |
| Puissance maximale admissible | +23 dBm (200 mW) |
| Tension maximale admissible | 25 V CC |
| Plage de température de fonctionnement | 0 °C à +55 °C |
| Compatibilité | Compatible avec les puissance-mètres Anritsu séries ML2430A et ML2480B |
Anritsu MA2422A Options:
- MA2422A - 760-209 - Hardside Transit Case
- MA2422A - D41310 - Soft Carry Case with Shoulder Strap
- MA2422A - MA2418A - 50 MHz Reference Oscillator with Power Supply
- MA2422A - ML2400A-01 - Rack Mount, single unit
- MA2422A - ML2400A-03 - Rack Mount, side by side
- MA2422A - ML2400A-05 - Front Bail Handle
- MA2422A - ML2400A-06 - Rear Mount Input A on ML2437A
- MA2422A - ML2400A-07 - Rear Input A and Reference on ML2437A
- MA2422A - ML2400A-08 - Rear Mount Inputs A, B and Reference
- MA2422A - ML2400A-09 - Rear Mount Inputs A and B on ML2438A
- MA2422A - ML2400A-11 - NiMH Battery with Desktop Charger
- MA2422A - ML2400A-11A - NiMH Battery with Desktop Charger (for use in Japan only)
- MA2422A - ML2400A-12 - Front Panel Cover
- MA2422A - ML2400A-20 - Spare 1.5m Sensor Cable
- MA2422A - ML2400A-21 - 0.3m Sensor Cable
- MA2422A - ML2400A-22 - 3m Sensor Cable
- MA2422A - ML2400A-23 - 5m Sensor Cable
- MA2422A - ML2400A-24 - 10m Sensor Cable
- MA2422A - ML2400A-25 - 30m Sensor Cable
- MA2422A - ML2400A-26 - 50m Sensor Cable
- MA2422A - ML2400A-27 - 100m Sensor Cable
- MA2422A - ML2400A-28 - RS232 Bootload Cable
- MA2422A - ML2400A-29 - Bulkhead Adapter
- MA2422A - ML2400A-30 - Extra Operation Manual ML2437/8A
- MA2422A - ML2400A-30A - Option 30, Extra Operation/Prog manual (For use in Japan, only)
- MA2422A - ML2400A-31A - Option 31, Extra Operation/Prog manual ML2480A
- MA2422A - ML2400A-32A - Maintenance Manual ML2480/90A Series
- MA2422A - ML2400A-33 - Extra Operating & Programming Manual ML2437/8A
- MA2422A - ML2400A-98 - Calibration to Z540, ISO Guide 25
- MA2422A - ML2400A-99 - Premium Calibration
- MA2422A - MA2419A - Range Calibrator
- MA2422A - MA2497A - Agilent/HP84xxA Series Sensor Adaptor
- MA2422A - MA2499B - Anritsu 4700 & 4600 Series Sensor Adapter
- MA2422A - 10585-00003 - Maintenance Manual ML2400A Series
- MA2422A - ML2480A-06 - Rear Mount Input A
- MA2422A - ML2480A-07 - Rear Input A and Reference
- MA2422A - ML2480A-08 - Rear Mount Inputs A, B and Reference
- MA2422A - ML2480A-09 - Rear Mount Inputs A and B
- MA2422A - ML2480A-15 - Factory Fitted 50MHz and 1GHz Calibrator (required by MA2411B Sensor)
- MA2422A - ML2480A-15R - Retro Fit Calibrator Kit
- MA2422A - ML2480A-33 - Extra Operating Manual ML2487/8A
- MA2422A - ML2480A-34 - Extra Programming Manual ML2487/8A
- MA2422A - ML2480A-35 - Extra Operating Manual: Japanese
- MA2422A - ML2480A-36 - Extra Programming Manual: Japanese
- MA2422A - ML2480A-37 - Electronic Manuals only (deletes paper version from shipment)
- MA2422A - ML2480A-98 - Calibration to Z540, ISO Guide 25
- MA2422A - ML2480A-99 - Premium Calibration
- MA2422A - ML2490A-06 - Rear Mount Input A
- MA2422A - ML2490A-07 - Rear Input A and Reference
- MA2422A - ML2490A-08 - Rear Mount Inputs A, B and Reference
- MA2422A - ML2490A-09 - Rear Mount Inputs A and B
- MA2422A - ML2490A-33 - Extra Operating Manual
- MA2422A - ML2490A-34 - Extra Programming Manual
- MA2422A - ML2490A-37 - Electronic Manuals (deletes paper version from shipment)
- MA2422A - ML2490A-98 - Calibration to Z540, ISO Guide 25
- MA2422A - ML2490A-99 - Premium Calibration
- MA2422A - MA2480/01 - Adds fast CW mode to Universal Power Sensors for high speed measurements of CW signal plus TDMA and pulse measurements
| Model | MA2422A |
|---|

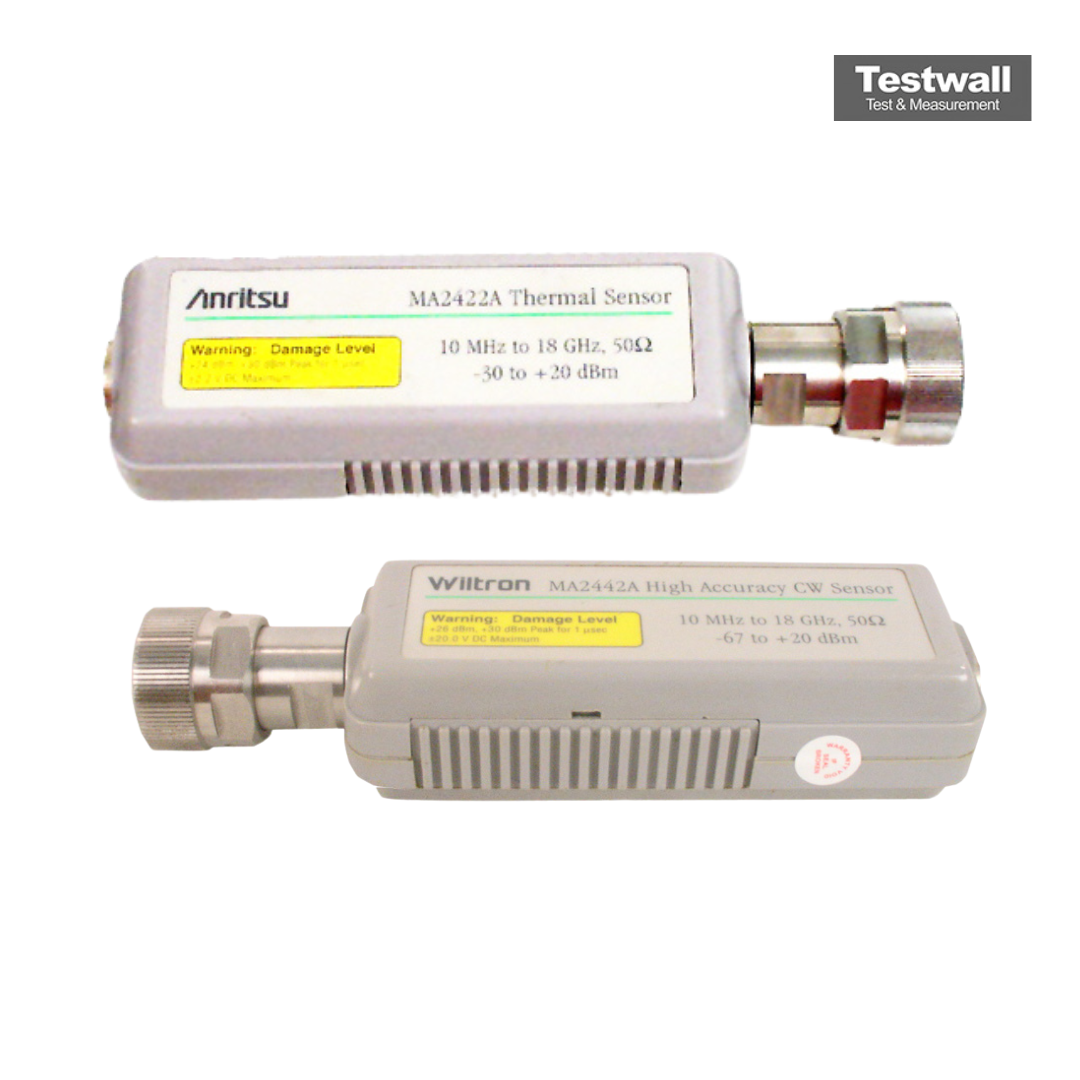

Le capteur rapide thermique Anritsu MA2422A appartient à une sous-série optimisée pour des mesures de puissance large bande, de 10 MHz à 18 GHz. Il affiche un temps d’établissement rapide d’environ 4 ms, offrant une réponse instantanée pour la détection de puissance moyenne des sources CW. Sa large plage dynamique permet des mesures jusqu’à environ –30 dBm, avec une faible perte grâce à des variantes de connecteurs N/K/V selon le modèle. La mémoire EEPROM embarquée garantit une cohérence de calibration malgré les variations de température et de fréquence.
Conçu pour les applications exigeantes en RF et micro-ondes, le MA2422A convient aussi bien aux environnements de laboratoire qu’aux opérations sur site. Son architecture à faible perte assure des lectures précises, tandis que sa réponse rapide permet un suivi de la puissance en temps réel.
Testwall peut fournir le Anritsu MA2422A Power Sensor d’occasion, entièrement testé. Grâce à un support expert et une livraison mondiale, Testwall garantit un instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Contactez-nous directement si vous avez besoin d’une calibration ou d’une réparation du Anritsu MA2422A Power Sensor.
