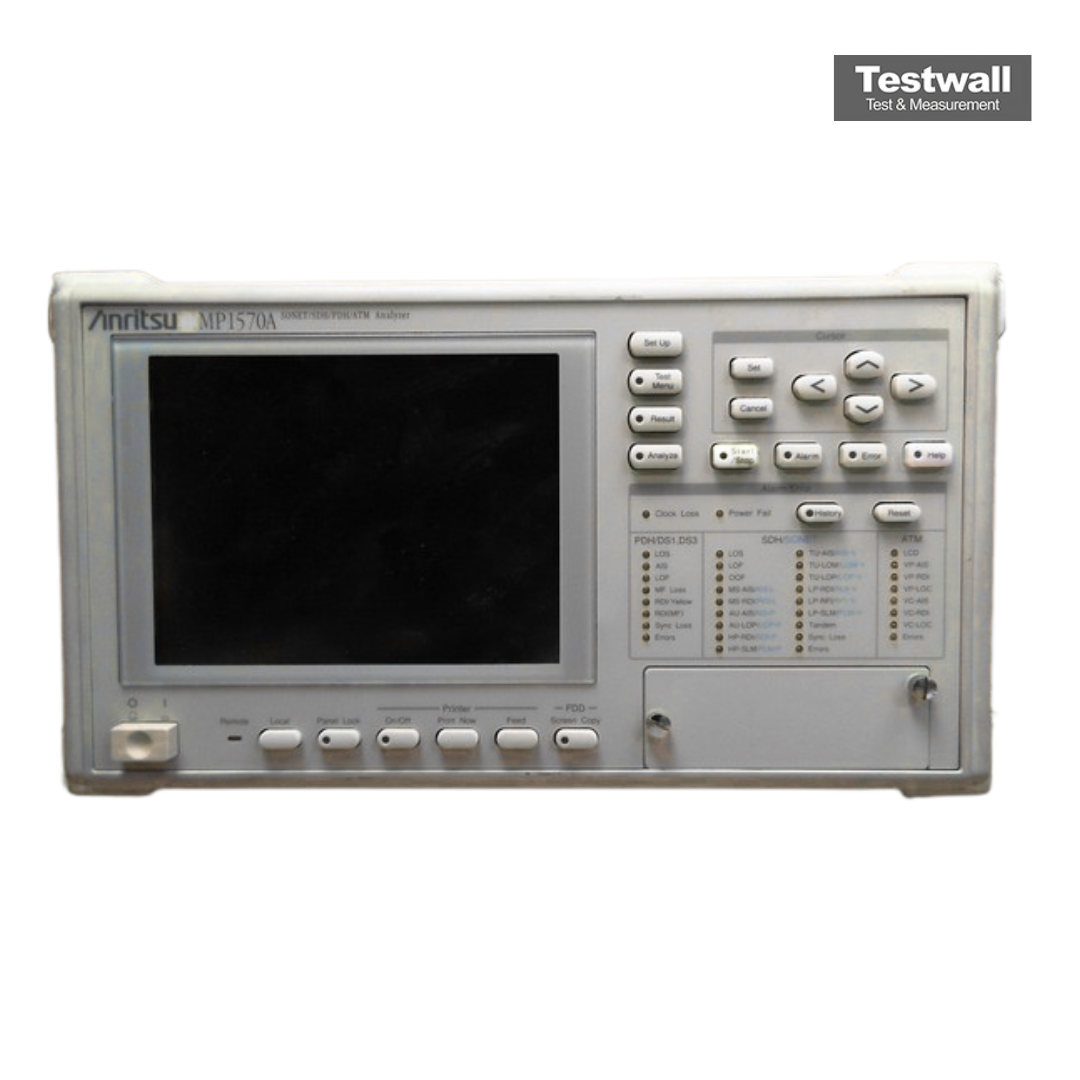

Anritsu MP1570A
| Attribut | Valeur |
|---|---|
| Débit binaire | 51 Mbit/s à 2,5 Gbit/s |
| Interfaces supportées | SDH/SONET, PDH/DSn, ATM |
| Taux de transmission SDH | STM-1, STM-4, STM-16 |
| Taux de transmission SONET | OC-3, OC-12, OC-48 |
| Type de connecteur optique | SC, FC (selon module optique installé) |
| Mesure du taux d'erreur sur les bits (BER) | Jusqu'à 10⁻¹² |
| Analyse des alarmes et erreurs | Détection et génération d'alarmes SDH/SONET/ATM |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
| Dimensions (L x H x P) | Environ 426 mm x 177 mm x 450 mm |
| Température de fonctionnement | 0 °C à +40 °C |
Anritsu MP1570A Options:
- MP1570A - 01 - RS-232C
- MP1570A - 02 - GPIB
- MP1570A - 03 - Ethernet
- MP1570A - 04 - VGA output
- MP1570A - 06 - MUX/DEMUX (2/8/34/139 Mb/s) For MP0121A
- MP1570A - 07 - MUX/DEMUX (1.5/45 Mb/s) For MP0122A/B
- MP1570A - 08 - 45M-2M MUX/DEMUX (Requires MP0121A and MP0122A/B)
- MP1570A - 09 - Japan mapping (Requires MP0122A or MP0122B)
- MP1570A - 10 - SDH
- MP1570A - 11 - SONET
- MP1570A - 13 - Frame memory capture (156M/622M)
- MP0124A - 01 - RMS measurement
- MP0125A - 01 - RMS measurement
- MP0126A - 01 - RMS measurement
- MP0130A - 01 - RMS measurement
- MP0124A - 02 - Wander measurement
- MP0125A - 02 - Wander measurement
- MP0126A - 02 - Wander measurement
- MU150008A - 01 - Frame memory capture (2.5G)
- MU150009A - 01 - Frame memory capture (2.5G)
- MU150010A - 01 - Frame memory capture (2.5G)
- MU150000A - 01 - Frame memory capture (2.5G/10G)
- MU150001A/B - 01 - 2.5G (1.31)
- MU150001A/B - 02 - 2.5G (1.55)
- MU150001A/B - 03 - 2.5G (1.31/1.55)
- MU150002A - 01 - 2.5G
| Model | MP1570A |
|---|
Le Anritsu MP1570A est un analyseur polyvalent pour les systèmes SONET, SDH, PDH et ATM, doté d’une architecture modulaire à modules enfichables offrant une configuration flexible. Il prend en charge des charges utiles concaténées de OC-3c/STM-1c à OC-192c/STM-64c et propose des options avancées comme POS et IPOA pour une analyse du trafic en temps réel. Équipé de modules TX optiques à 1310 nm et haute-puissance à 1550 nm, il couvre de 1,5 Mb/s à 10 Gb/s, les mesures de gigue/derive, le timing de commutation APS, et prend en charge les tests DWDM.
Son design compact et portable élimine le besoin de plusieurs instruments, permettant des tests mondiaux fluides sur SONET, SDH et les cartographies japonaises. Des fonctionnalités telles que le motif CID, les charges utiles mixtes, le mode de transit (through-mode) et la surveillance en connexion en tandem optimisent les processus de R&D et de fabrication.
Testwall peut fournir le Anritsu MP1570A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Anritsu MP1570A.
