Boonton

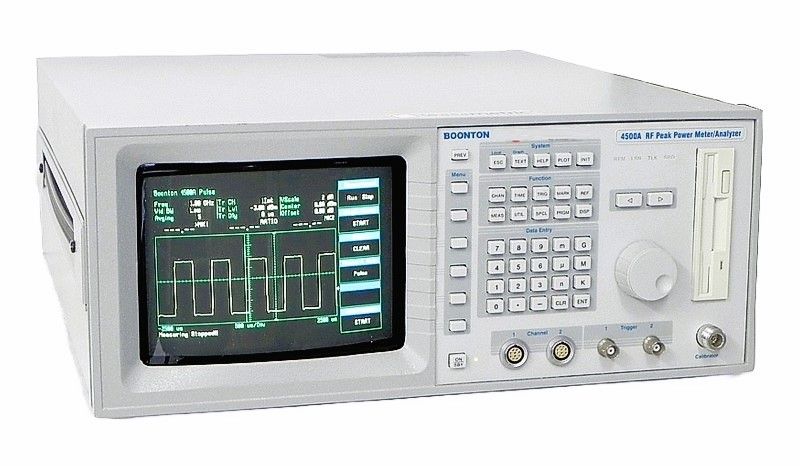

Boonton 4500A
Peak Power Analyzer
100 kHz à 18 GHz Plage de fréquence
-70 dBm à +20 dBm Plage de puissance
2 canaux de mesure indépendants Nombre de canaux
±0,02 dB (précision d'étalonnage) Précision de mesure
Jusqu'à 40 000 mesures par seconde Vitesse de mesure
| Attribut | Valeur |
|---|---|
| Plage de fréquence | 100 kHz à 18 GHz |
| Plage de puissance | -70 dBm à +20 dBm |
| Nombre de canaux | 2 canaux de mesure indépendants |
| Précision de mesure | ±0,02 dB (précision d'étalonnage) |
| Vitesse de mesure | Jusqu'à 40 000 mesures par seconde |
| Modes de mesure | Puissance continue (CW), puissance moyenne, puissance crête, rapport de puissance |
| Interface de communication | GPIB, USB, Ethernet (LAN) |
| Affichage | Écran couleur LCD tactile haute résolution |
| Alimentation | 100 à 240 V CA, 50/60 Hz |
| Température de fonctionnement | 0 °C à 55 °C |
| Model | 4500A |
|---|
BOONTON 4500A
The Boonton 4500A Peak Power Analyzer was designed for analyzing RF signals with digital modulation, multiple carriers or complex coding techniques, Hard to measure HDTV and spread-spectrum signals like CDMA and WCDMA are easier to view and analyze with the Boonton 4500A and appropriate sensor.
Along with all the time domain measurements of Boonton's 4400A, the 4500A adds a number of statistical measurements that are made on a continuously sampled RF signal. If you opt for the second input channel option, you are able to monitor two sources, such as input and output power, simultaneously. Powerful math functions can be used to analyze the differences between channels, making difficult measurements like output stage compression and intermodulation distortion easy to identify and to correct.
Features of the Boonton 4500A include:
- >60dB dynamic range
- Frequency Range: 30 MHz - 40 GHz
- Dual Channel CDF/PDF
- 1 GHz NIST Traceable Calibrator
- Synchronus / Asynchronus measurements
- Color VGA Display
- 1.44MB Floppy Drive
