Boonton

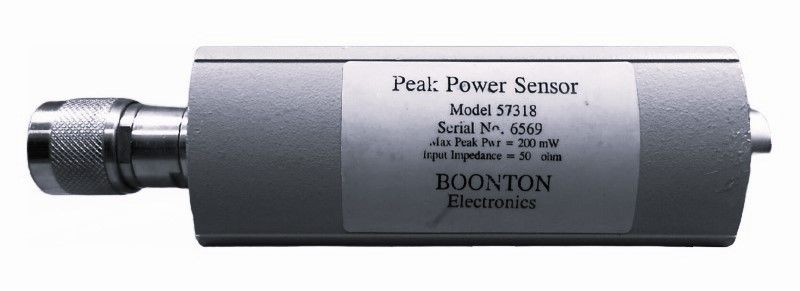

Boonton 57318
Peak Power Sensor, 0.5 - 18 GHZ, -34 dBm to +20 dBm
30 MHz à 18 GHz Plage de fréquence
-70 dBm à +20 dBm Plage de puissance
Capteur de puissance RF à diode Type de capteur
Type N mâle Connecteur d'entrée
50 Ohms Impédance d'entrée
| Attribut | Valeur |
|---|---|
| Plage de fréquence | 30 MHz à 18 GHz |
| Plage de puissance | -70 dBm à +20 dBm |
| Type de capteur | Capteur de puissance RF à diode |
| Connecteur d'entrée | Type N mâle |
| Impédance d'entrée | 50 Ohms |
| Puissance d'entrée maximale | +20 dBm (100 mW) |
| Temps de montée | Inférieur à 1 µs |
| Interface de communication | Compatible avec les wattmètres Boonton série 4500 |
| Température de fonctionnement | 0 °C à +55 °C |
| Incertitude de mesure | ±0,5 dB (typique) |
| Model | 57318 |
|---|
Features and Specifications of the Boonton 57318 Peak Power Sensor include:
- Impedance: 50 ohm
- RF Connector: N (M)
- Frequency Range: 0.5 - 18 GHz
- Low Bandwidth: 0.05 - 18 GHz
- Dynamic Range:
- Peak Power Range: -24 to +20 dBm
- CW Power Range: -34 to +20 dBm
- Internal Trigger Range: -10 to +20 dBm
- Overload Rating: 1 W for 1 µs
- Pulse/Continuous: 200 mW
- Sensor Response:
- Fast Risetime:
- Slow Risetime:
- Maximum SWR:
- Frequency: 0.05 - 2 GHz / SWR @ 0dBm: 1.15
- Frequency: 2 - 16 GHz / SWR @ 0dBm: 1.28
- Frequency: 16 - 18 GHz / SWR @ 0dBm: 1.34
