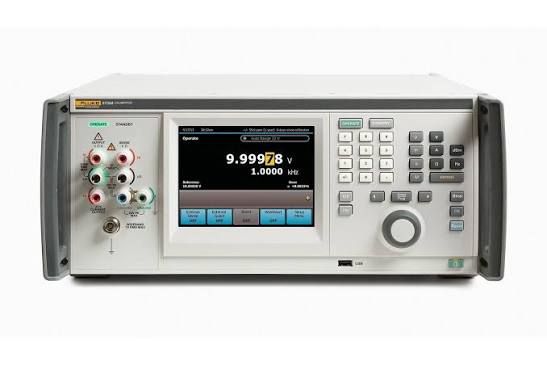

Fluke 5730A Multifunction Calibrator
High-Performance Multifunction Calibrator
0 à ±1100 V Gamme de tension continue
3,5 ppm + 2,5 µV Tension continue, meilleure précision sur 1 an (95 %)
220 mV à 1100 V, 10 Hz à 1 MHz Gamme de tension alternative
42 ppm + 8 µV Tension alternative, meilleure précision sur 1 an (95 %)
0 à ±2,2 A; ±11 A avec 5725A; ±100 A avec 52120A Gamme de courant continu
| Caractéristique | Valeur |
|---|---|
| Gamme de tension continue | 0 à ±1100 V |
| Tension continue, meilleure précision sur 1 an (95 %) | 3,5 ppm + 2,5 µV |
| Gamme de tension alternative | 220 mV à 1100 V, 10 Hz à 1 MHz |
| Tension alternative, meilleure précision sur 1 an (95 %) | 42 ppm + 8 µV |
| Gamme de courant continu | 0 à ±2,2 A; ±11 A avec 5725A; ±100 A avec 52120A |
| Courant continu, meilleure précision sur 1 an (95 %) | 35 ppm + 7 nA |
| Gamme de courant alternatif | 9 µA à 2,2 A, 10 Hz à 10 kHz; 11 A avec 5725A; 120 A avec 52120A |
| Courant alternatif, meilleure précision sur 1 an (95 %) | 103 ppm + 8 nA |
| Résistance | 0 à 100 MΩ, 18 valeurs en décades ×1 et ×1,9 |
| Résistance, meilleure précision sur 1 an (95 %) | 6,5 ppm |
| Option tension alternative large bande | 300 µV à 3,5 V, 10 Hz à 50 MHz; option 30 MHz (5730A/03), option 50 MHz (5730A/05) |
| Large bande, meilleure précision sur 1 an (99 %) | 0,4 % + 500 µV |
| Affichage | Écran tactile 6,5 pouces, neuf langues au choix |
| Interfaces | IEEE-488 (GPIB), RS-232, USB 2.0, Ethernet, entrée de verrouillage de phase (BNC), sortie de référence de phase (BNC) |
| Amplificateurs pris en charge | 5725A, 52120A |
| Temps de préchauffage | Deux fois la durée écoulée depuis le dernier préchauffage, 30 minutes maximum |
| Temps d'établissement | Moins de 5 secondes pour toutes les fonctions et gammes sauf indication contraire |
| Température | Fonctionnement 0 °C à 50 °C ; étalonnage 15 °C à 35 °C ; stockage −40 °C à 75 °C |
| Alimentation secteur | 47 Hz à 63 Hz ; 100, 110, 115, 120, 200, 220, 230, 240 V ±10 % |
| Consommation | 300 VA |
| Sécurité | IEC 61010-1, CAT II, 300 V |
| Isolement de garde | 20 V |
| Dimensions (H × L × P) | 17,8 cm (plus 1,5 cm de pieds) × 43,2 cm × 64,8 cm |
| Poids (sans options) | 27 kg |
| Model | 5730A |
|---|
Le Fluke 5730A High-Performance Multifunction Calibrator est le successeur du 5720A et l'étalon de référence pour l'étalonnage des multimètres numériques 8,5 chiffres et d'autres instruments électriques haut de gamme. Il génère des tensions continues et alternatives jusqu'à 1100 V, des courants continus et alternatifs jusqu'à 2,2 A (extensibles avec les amplificateurs 5725A et 52120A) et des résistances jusqu'à 100 MΩ, avec écran tactile couleur, commande à distance et compatibilité totale avec les procédures automatisées MET/CAL.
