Gigatronics
Gigatronics 80421A

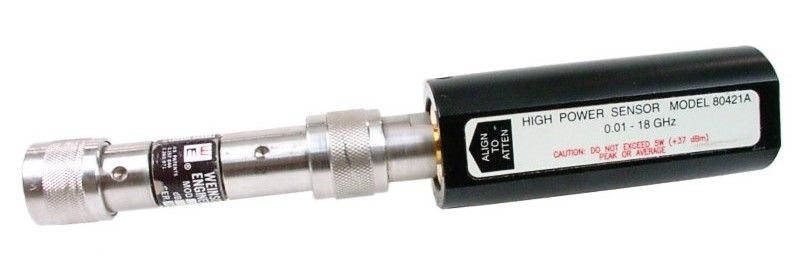

Power Sensor, 10 MHz - 18 GHz, +37 to -47 dBm, 5W
10 MHz à 26,5 GHz Plage de fréquences
-110 dBm à +20 dBm Plage de puissance de sortie
1 Hz Résolution de fréquence
±1 dB Précision de niveau de puissance
AM, FM, Modulation d'impulsion Modulation
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 10 MHz à 26,5 GHz |
| Plage de puissance de sortie | -110 dBm à +20 dBm |
| Résolution de fréquence | 1 Hz |
| Précision de niveau de puissance | ±1 dB |
| Modulation | AM, FM, Modulation d'impulsion |
| Connecteur de sortie RF | Type N femelle, 50 Ohms |
| Stabilité de fréquence | ±1 ppm sur 0°C à 55°C |
| Harmoniques et sous-harmoniques | -30 dBc maximum |
| Alimentation électrique | 115/230 V CA, 50/60 Hz |
| Interface de communication | GPIB (IEEE-488) |
Gigatronics 80421A Options:
- 80421A - 01 - Rack mount kit
- 80421A - 03 - 8651A Rear Panel Sensor and Calibrator Connections
- 80421A - 04 - 8652A Rear Panel Sensor and Calibrator Connections
- 80421A - 05 - Soft Carry Case
- 80421A - 07 - Side Mounted Carrying Handle
- 80421A - 08 - Transit Case, (Includes Soft Carry Case)
- 80421A - 09 - Dual Rack Mount Kit (with assembly instructions)
- 80421A - 10 - Dual Rack Mount Kit (factory assembled)
- 80421A - 12 - 1 GHz, 50 MHz Switchable Calibrator
- 80421A - 13 - 8651A Rear Panel Input Connector
- 80421A - 14 - 8652A Rear Panel Input Connectors
| Model | 80421A |
|---|
The Gigatronics 80421A Power Sensor features a frequency range of 10 MHz to 18 GHz and a power range of -47 dBm to + 37 dBm. VSWR of the Gigatronics 80421APower Sensor is 1.20: 0.01 - 6 GHz, 1.25: 6 - 12.4 GHz and 1.29: 1.35: 12.4 - 18 GHz.. Maximum power is +37 dBm (5 W). It is compatible with the 8540x series and 8650A series of Power Meters.
