Gigatronics

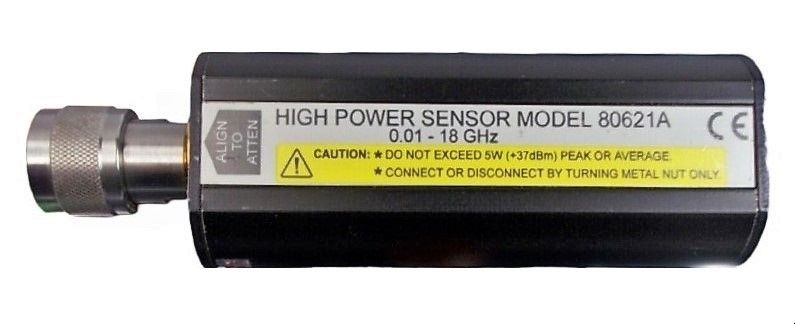

Gigatronics 80621A
Power Sensor, 10 MHz - 18 GHz, -47 to +37 dBm
10 MHz à 26,5 GHz Plage de fréquences
+20 dBm Puissance de sortie maximale
±1,0 dB Précision de la puissance
1 Hz Résolution de fréquence
AM, FM, Modulation d'impulsion Modes de modulation
| Attribut | Valeur |
|---|---|
| Plage de fréquences | 10 MHz à 26,5 GHz |
| Puissance de sortie maximale | +20 dBm |
| Précision de la puissance | ±1,0 dB |
| Résolution de fréquence | 1 Hz |
| Modes de modulation | AM, FM, Modulation d'impulsion |
| Interface de commande | GPIB (IEEE-488) |
| Stabilité de fréquence | ±1 ppm par an |
| Harmoniques et sous-harmoniques | -30 dBc (typique) |
| Alimentation électrique | 115/230 V CA, 50/60 Hz |
| Dimensions (L x H x P) | 426 mm x 177 mm x 508 mm |
Gigatronics 80621A Options:
- 80621A - 01 - Rack mount kit
- 80621A - 03 - 8651A Rear Panel Sensor and Calibrator Connections
- 80621A - 04 - 8652A Rear Panel Sensor and Calibrator Connections
- 80621A - 05 - Soft Carry Case
- 80621A - 07 - Side Mounted Carrying Handle
- 80621A - 08 - Transit Case, (Includes Soft Carry Case)
- 80621A - 09 - Dual Rack Mount Kit (with assembly instructions)
- 80621A - 10 - Dual Rack Mount Kit (factory assembled)
- 80621A - 12 - 1 GHz, 50 MHz Switchable Calibrator
- 80621A - 13 - 8651A Rear Panel Input Connector
- 80621A - 14 - 8652A Rear Panel Input Connectors
| Model | 80621A |
|---|
Gigatronics 80621A Power Sensor, 10 MHz - 18 GHz, -47 to +37 dBm
- Minimum Frequency 10 MHz
- Maximum Frequency 18 GHz
- Minimum Power (dB) -47 dBm
- Maximum Power (dB) 37 dBm
- Maximum Power (W) 5 Watts
- Minimum Power Linearity Range -47 dB
- Minimum Power Linearity Accuracy 0 dB
- Maximum Power Linearity Range 37 dB
- Maximum Power Linearity Accuracy 0.2 dB
- V/SWR, First Range 1.20: 0.01 to 6GHz
- V/SWR, Second Range 1.25: 6 to 12.4GHz
- V/SWR, Third Range 1.35: 12.4 to 18GHz
