Hameg

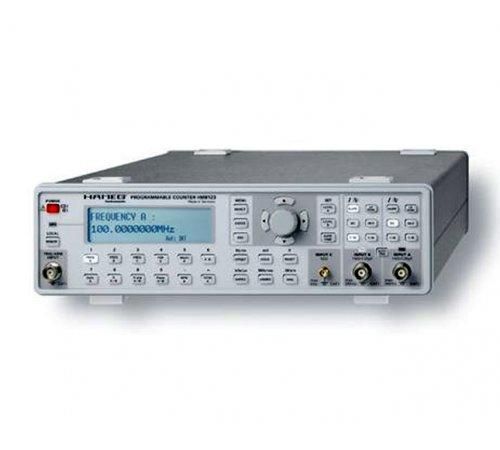

Hameg HM8123 Universal Counter
3 GHz Fréquence maximale
3 canaux (A, B, C) Nombre de canaux
10 chiffres par seconde Résolution de fréquence
Oscillateur à quartz 10 MHz, vieillissement ≤ 1 ppm/an Base de temps
Canaux A/B : 20 mV à 3 V (RMS) ; Canal C : 50 mV à 1 V (RMS) Plage de tension d'entrée
| Attribut | Valeur |
|---|---|
| Fréquence maximale | 3 GHz |
| Nombre de canaux | 3 canaux (A, B, C) |
| Résolution de fréquence | 10 chiffres par seconde |
| Base de temps | Oscillateur à quartz 10 MHz, vieillissement ≤ 1 ppm/an |
| Plage de tension d'entrée | Canaux A/B : 20 mV à 3 V (RMS) ; Canal C : 50 mV à 1 V (RMS) |
| Impédance d'entrée | 1 MΩ / 25 pF (canaux A et B) ; 50 Ω (canal C) |
| Fonctions de mesure | Fréquence, période, intervalle de temps, rapport de fréquence, comptage d'impulsions, largeur d'impulsion, durée de montée/descente |
| Affichage | Afficheur LCD 10 chiffres avec rétroéclairage |
| Interface | Interface RS-232 et IEEE-488 (GPIB) en option |
| Alimentation électrique | 230 V AC / 50 Hz, consommation environ 20 VA |
Hameg HM8123 Universal Counter Options:
- HM8123 - HO85 - OCXO, temperature stability ±1 x 10⁻⁸ (Installation only ex factory)
- HM8123 - HO880 - Interface IEEE-488 (GPIB), galvanically isolated
| Model | HM8123 |
|---|
The universal counter HM8123 features three high sensitivity inputs and allows the measurement of signals in the frequency range between DC and 3 GHz.
The HM8123 is ideally suited for test installations in production and automated tests in laboratories. It supports either a RS-232, an USB, or an optional GPIB IEEE-488 interface; and thus may be easily integrated into any test system.
Key Features
- Two measurement inputs: DC to 200 MHz
- One measurement input: 100 MHz to 3 GHz
- 10-digit resolution at 10 s gate time
- Nine measurement functions, external gate and arming
- Intuitive one-press button operation, each function directly addressable
