Keithley
Keithley 3732
Quad 4x28 Ultra-High Density Reed Relay Matrix
Carte de multiplexage à matrice 6x16 Type de carte
Conçu pour les mainframes Keithley série 3700A Compatibilité
Matrice 6 rangées x 16 colonnes Configuration de la matrice
96 canaux de commutation Nombre total de canaux
300 V DC ou AC crête Tension maximale de commutation
| Attribut | Valeur |
|---|---|
| Type de carte | Carte de multiplexage à matrice 6x16 |
| Compatibilité | Conçu pour les mainframes Keithley série 3700A |
| Configuration de la matrice | Matrice 6 rangées x 16 colonnes |
| Nombre total de canaux | 96 canaux de commutation |
| Tension maximale de commutation | 300 V DC ou AC crête |
| Courant maximal de commutation | 1 A par canal |
| Puissance maximale de commutation | 60 W par canal |
| Résistance de contact | Inférieure à 1 Ω |
| Type de relais | Relais à lames souples (reed relay) |
| Interface de connexion | Connecteurs à vis pour câblage direct des signaux |
Keithley 3732 Options:
- 3732 - 3732-ST-C - Screw Terminal Block for matrix configurations: Quad 4×28 (1 wire), Dual 4×28 (2 wire), Single 4×56 (2 wire), Dual 4×56 (1 wire), Single 4×112 (1 wire)
- 3732 - 3732-ST-R - Screw Terminal Block for matrix configurations: Dual 8×28 (1 wire), Single 8×28 (2 wire), Single 16×28 (1 wire)
- 3732 - 3732-MTC-1.5 - 78-pin, D-sub Female-to-Male Cable, 1.5m (5 ft.)
- 3732 - 3732-MTC-3 - 78-pin, D-sub Female-to-Male Cable, 3m (10 ft.)
- 3732 - 3791-CIT - Contact Insertion and Extraction Tool
- 3732 - 3791-KIT78-R - 78-pin, Female D-sub Connector Kit (contains 2 female D-sub connectors and 156 solder-cup contacts)
- 3732 - 3732-3Y-EW-STD - 1-year factory warranty extended to 3 years from date of shipment
- 3732 - 3732-5Y-EW-STD - 1-year factory warranty extended to 5 years from date of shipment
- 3732 - C/3732-3Y-STD - 3 (Z540-1 compliant) calibrations within 3 years of purchase
| Model | 3732 |
|---|

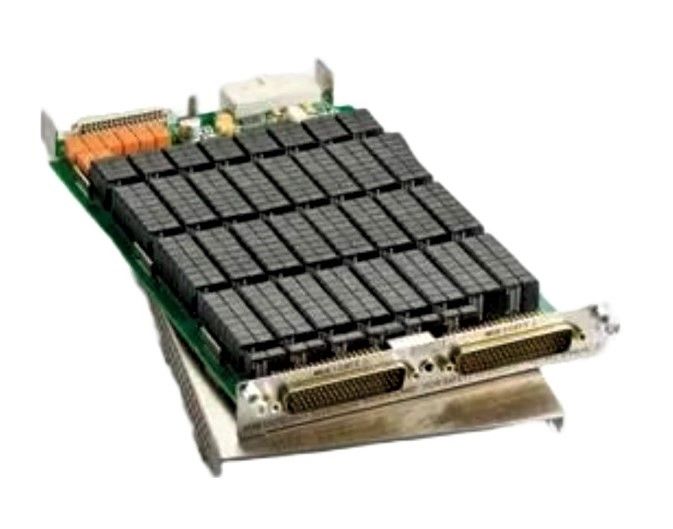

La Keithley 3732 est une carte de commutation matricielle à relais reed haute densité avec une matrice 6x16, offrant un commutateur bipolaire par point de croisement, idéale pour le routage précis de signaux à faible tension et courant dans les systèmes Série 3700A.
Conçue pour les tests à signaux mixtes et de semi-conducteurs, elle assure une excellente isolation entre canaux et une performance fiable dans des configurations compactes.
Testwall peut fournir la Keithley 3732 d'occasion, entièrement testée. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et un service inégalés. Contactez-nous directement pour un étalonnage ou une réparation de la Keithley 3732.
