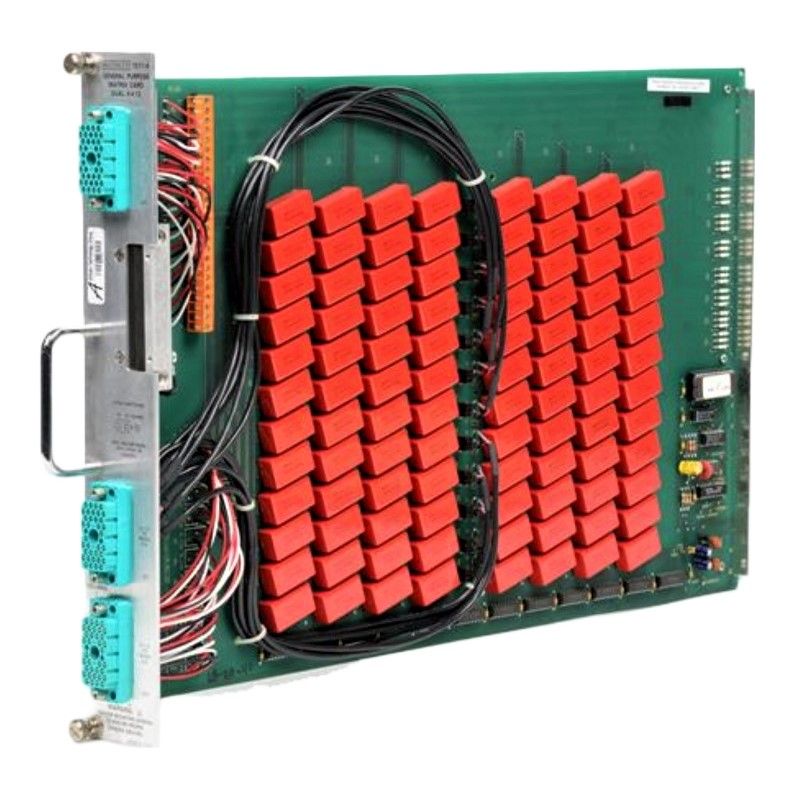

Keithley 7071-4
| Attribut | Valeur |
|---|---|
| Nombre de canaux | 70 |
| Configuration de la matrice | Matrice 4 × 28 (4 rangées × 28 colonnes) |
| Compatibilité du châssis | Châssis Keithley 707B |
| Type de commutation | Commutation matricielle à relais |
| Tension maximale de commutation | 300 V CC ou crête CA |
| Courant maximal de commutation | 1 A |
| Puissance maximale de commutation | 30 W |
| Résistance de contact initiale | ≤ 1 Ω |
| Durée de vie des relais | 100 000 000 d'opérations (charge résistive) |
| Connecteur d'entrée/sortie | Connecteurs à broches sur la carte (compatibles câbles Keithley 7078) |
Keithley 7071-4 Options:
- 7071-4 - 7078-CIT - Contact Insertion and Extraction Tools
- 7071-4 - 7078-HCT - Hand Crimping Tool
- 7071-4 - 7078-KIT - Mass Terminated Plug with Contacts
- 7071-4 - 7078-MTC-5 - Mass Terminated Cable Assembly, 1.5m (5 ft)
- 7071-4 - 7078-MTC-20 - Mass Terminated Cable Assembly, 6m (20 ft)
- 7071-4 - 7078-MTR - Mass Terminated Receptacle with Contacts
- 7071-4 - 7071-4-3Y-EW - 1-year factory warranty extended to 3 years from date of shipment
| Model | 7071-4 |
|---|
Le Keithley 7071-4 est une carte matrice 4x10 qui améliore les capacités du 7071 standard, offrant une configuration à quatre emplacements idéale pour les commutations de haute précision et les tests multi-voies simultanés. Elle supporte jusqu’à 200V et 0,5A, assurant une performance élevée et une isolation optimale pour les circuits à faible fuite.
Ce module est spécialement conçu pour être intégré aux châssis principaux Model 707/708 et offre une excellente isolation de routage et une fuite de signal minimale, idéal pour la caractérisation de dispositifs sensibles.
Testwall peut fournir le Keithley 7071-4 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour la calibration ou la réparation du Keithley 7071-4.
