Keithley

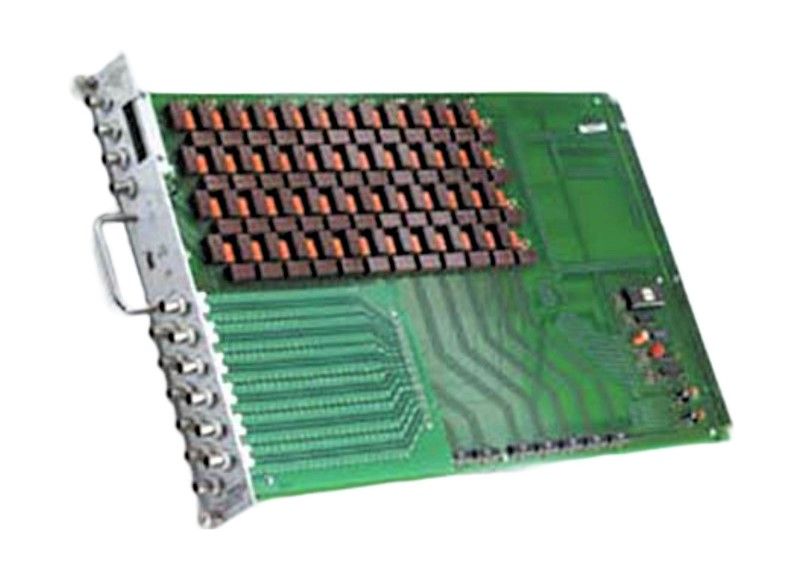

Keithley 7173-50
High Frequency Two-pole Matrix Card, 4x12
Module de commutation matricielle 50 Ω Type de module
4 × 12 (4 rangées × 12 colonnes) Configuration de la matrice
50 Ω Impédance caractéristique
jusqu'à 2 GHz Fréquence maximale
30 V CC / 21 V CA (valeur efficace) Tension maximale de commutation
| Attribut | Valeur |
|---|---|
| Type de module | Module de commutation matricielle 50 Ω |
| Configuration de la matrice | 4 × 12 (4 rangées × 12 colonnes) |
| Impédance caractéristique | 50 Ω |
| Fréquence maximale | jusqu'à 2 GHz |
| Tension maximale de commutation | 30 V CC / 21 V CA (valeur efficace) |
| Courant maximal de commutation | 1 A |
| Puissance maximale de commutation | 30 W |
| Compatibilité châssis | Keithley 7001 / 7002 |
| Type de connecteur | Connecteurs SMB (coaxiaux) |
| Nombre de relais | 48 relais de commutation |
Keithley 7173-50 Options:
- 7173-50 - 3Y-EW - 1-year factory warranty extended to 3 years from date of shipment
- 7173-50 - CSEP - Expansion cables (four 25-inch cables) to expand switching configuration to include more than one Model 7173-50
| Model | 7173-50 |
|---|
Le Keithley 7173-50 offre une bande passante de 200 MHz et une impédance de 50Ω dans une configuration 4×12 avec un décalage <15µV par point croisé. Il prend en charge la commutation à 2 pôles et est compatible avec les modèles 707A, 707B, 708A et 708B.
Idéal pour les applications haute fréquence, le 7173-50 assure une commutation DC précise avec un décalage minimal et une excellente intégrité du signal.
Testwall peut fournir le Keithley 7173-50 d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants avec une fiabilité et une qualité de service inégalées. Contactez-nous directement pour l'étalonnage ou la réparation du Keithley 7173-50.
