Keysight (Agilent)
Keysight (Agilent) 16089D
Alligator Clip Lead (4 Clips)
Pinces de test à ressort à 4 bornes (Kelvin) Type de connexion
Analyseurs d'impédance et ponts LCR Keysight/Agilent Compatibilité
4 terminaux (Hcur, Hpot, Lpot, Lcur) Configuration des broches
40 MHz Fréquence maximale
1 mètre Longueur du câble
| Attribut | Valeur |
|---|---|
| Type de connexion | Pinces de test à ressort à 4 bornes (Kelvin) |
| Compatibilité | Analyseurs d'impédance et ponts LCR Keysight/Agilent |
| Configuration des broches | 4 terminaux (Hcur, Hpot, Lpot, Lcur) |
| Fréquence maximale | 40 MHz |
| Longueur du câble | 1 mètre |
| Type de connecteur | BNC 4 voies |
| Application principale | Mesure de composants SMD et traversants |
| Matériau des pinces | Acier inoxydable avec revêtement doré |
| Plage de mesure d'impédance | Compatible avec mesures de 1 mΩ à 100 MΩ |
| Normes de conformité | Conforme aux normes de sécurité IEC/EN 61010 |
Keysight (Agilent) 16089D Options:
- 16089D - 16089-04004 - Cover Top
- 16089D - 0515-0914 - Screw Flat Head M3X0.5 L6
- 16089D - 0340-1085 - Insulator Alligator Clip Red
- 16089D - 0340-1086 - Insulator Alligator Clip Black
- 16089D - 1400-1252 - Alligator Clip
- 16089D - 7121-2696 - Wire Marker "V"
- 16089D - 16089-01201 - Short Bar
- 16089D - 0515-1550 - Screw
| Model | 16089D |
|---|

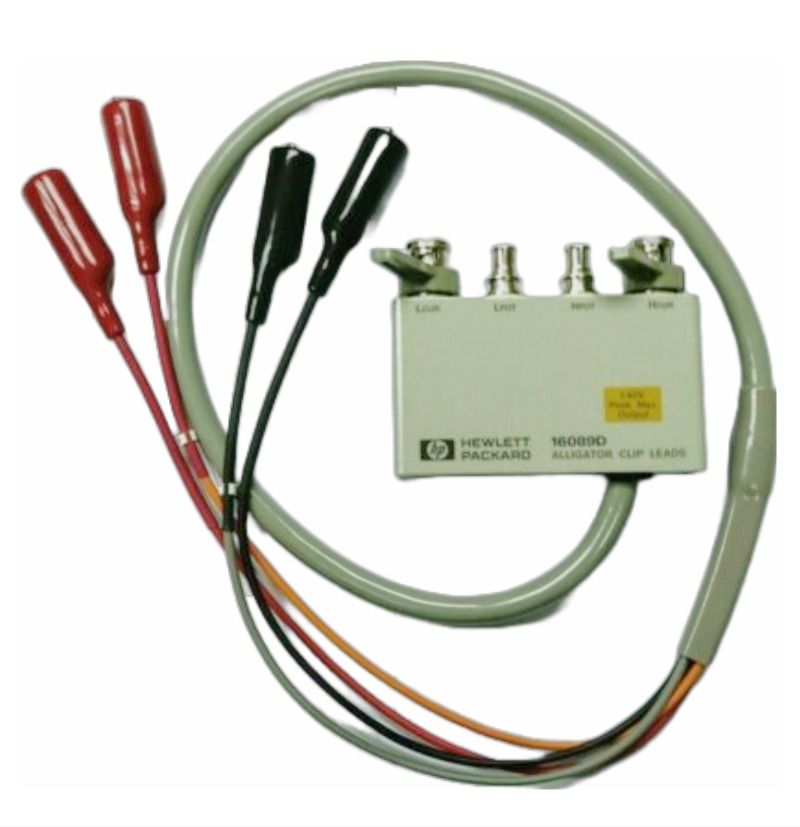

Keysight (Agilent) 16089D Alligator Clip Leads
The Keysight 16089D makes it possible to measure odd-shaped components that cannot be measured with conventional fixtures. It is equipped with four alligator clips.
Specifications for the Keysight (Agilent) 16089D Alligator Clip Leads Include:
- Measurement Instrument: 4192A, 4194A (Impedance Mode),4263B, 4278A, 4284A, 4285A and E4980A
- Frequency: 5Hz to 100kHz
- DC Bias: -35V to +35V
- Operating Temperature: 0 to 55degC
- Terminal Diameter: 5mm or less
- Clip: Four terminal (Hpot, Hcur, Lpot, and Lcur)
- Cable Length: Approx. 0.94m (from connector to clip tip)
- Terminal Connection: BNC, 4 terminal-pair
