Manufacturer Logo
Keysight (Agilent)

Keysight (Agilent) DSAX92804A

4 Channel 28GHz Infiniium High Performance Scope
28 GHz Largeur de bande
80 GSa/s Taux d'échantillonnage en temps réel
4 voies analogiques Nombre de voies
jusqu'à 2 Gpts par voie Profondeur mémoire
8 bits (jusqu'à 10 bits en mode haute résolution) Résolution verticale
Attribut Valeur
Largeur de bande 28 GHz
Taux d'échantillonnage en temps réel 80 GSa/s
Nombre de voies 4 voies analogiques
Profondeur mémoire jusqu'à 2 Gpts par voie
Résolution verticale 8 bits (jusqu'à 10 bits en mode haute résolution)
Sensibilité verticale 1 mV/div à 1 V/div
Base de temps 5 ps/div à 20 s/div
Gigue de déclenchement moins de 100 fs rms
Impédance d'entrée 50 Ω
Système d'exploitation Windows 10 intégré
Keysight (Agilent) DSAX92804A Options:
  • DSAX92804A - 050 - Memory 50 Mpts/ch (standard on DSA)
  • DSAX92804A - 100 - Memory 100 Mpts/ch
  • DSAX92804A - 200 - Memory 200 Mpts/ch
  • DSAX92804A - 500 - Memory 500 Mpts/ch
  • DSAX92804A - 01G - Memory 1 Gpts/ch
  • DSAX92804A - 02G - Memory 2 Gpts/ch
  • DSAX92804A - 801 - Removable solid-state drive
  • DSAX92804A - 805 - GPIB interface card
  • DSAX92804A - 820 - DVD-RW drive
  • DSAX92804A - N2834A - MSO upgrade (16 digital channels)
  • DSAX92804A - 1CM - Rack-mount kit
  • DSAX92804A - A6J - ANSI Z540 compliant calibration
  • DSAX92804A - N5400A - EZJIT Plus jitter analysis
  • DSAX92804A - N8823A - EZJIT Complete jitter analysis
  • DSAX92804A - E2688A - High-speed serial data analysis with clock recovery
  • DSAX92804A - N5461A - Serial data equalisation
  • DSAX92804A - N5465A - InfiniiSim de-embedding
  • DSAX92804A - N8827A - PAM-4 analysis
  • DSAX92804A - N5414B - InfiniiScan software triggering
  • DSAX92804A - N2809A - PrecisionProbe calibration
  • DSAX92804A - N5391A - I²C/SPI protocol decode
  • DSAX92804A - N8803A - CAN/LIN/FlexRay protocol decode
  • DSAX92804A - N5463A - PCI Express protocol decode
  • DSAX92804A - N5464A - USB 2.0 protocol decode
Formulaire d'étalonnage Keysight (Agilent) DSAX92804A

Formulaire de réparation Keysight (Agilent) DSAX92804A
Maximum file size: 40MB

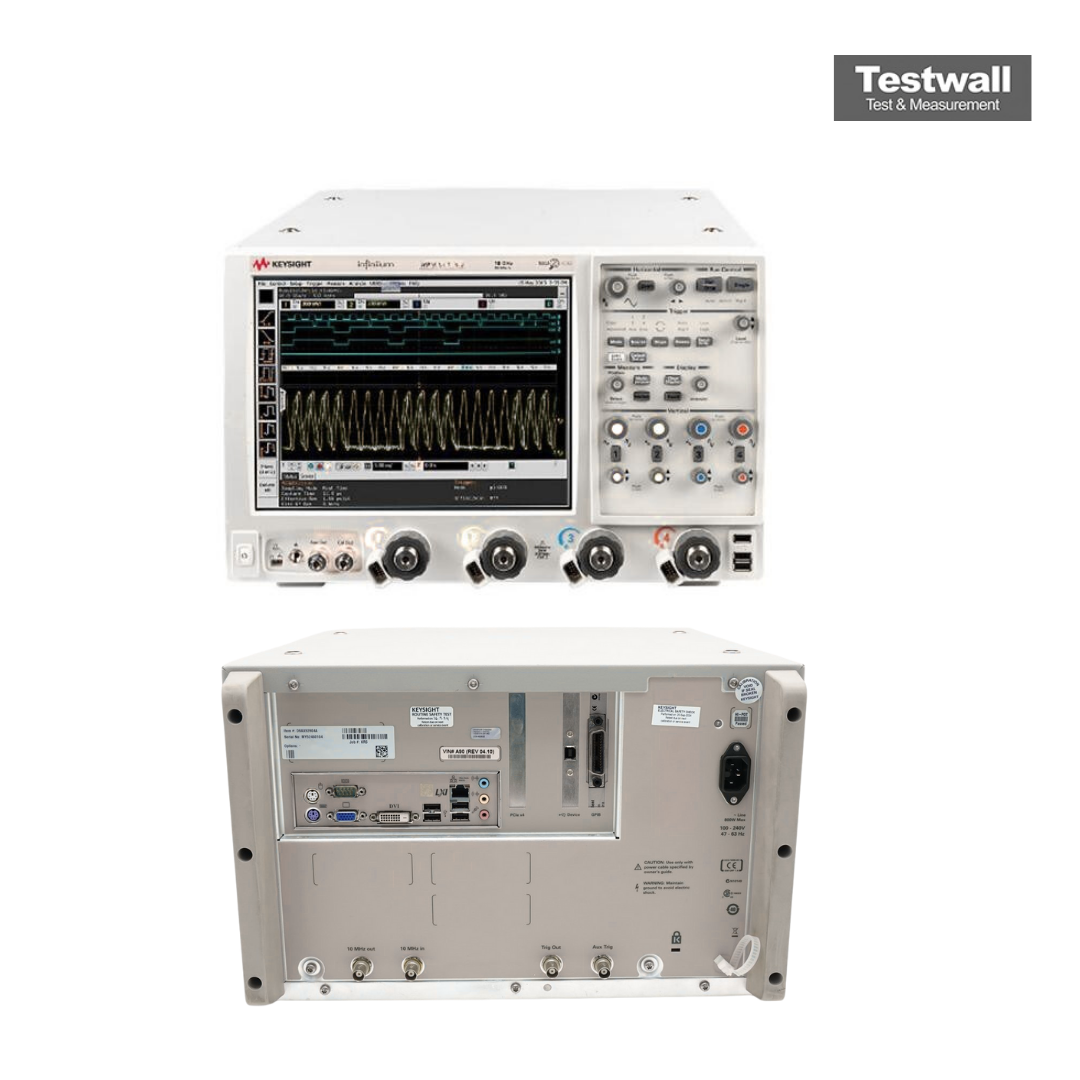

Le Keysight (Agilent) DSAX92804A est un oscilloscope haute performance à 4 canaux avec une bande passante analogique de 28 GHz et un taux d'échantillonnage allant jusqu'à 80 GSa/s (2 canaux) ou 40 GSa/s (4 canaux). Il dispose d'un écran tactile couleur de 12,1", d'une profondeur de mémoire de 2 Gpts et d'une mise à jour ultra-rapide des formes d'onde. Les connexions incluent USB, PCIe, GPIB et LAN compatible web.

Ce modèle permet des mesures à faible gigue (<150 fS), une intégration MATLAB et jusqu’à 16 grilles sur huit zones d’onde, idéal pour les tests de signaux exigeants en R&D.

Testwall peut fournir l’oscilloscope Keysight (Agilent) DSAX92804A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante et un service de qualité. Contactez-nous pour la calibration ou la réparation du Keysight (Agilent) DSAX92804A.
