Keysight (Agilent)

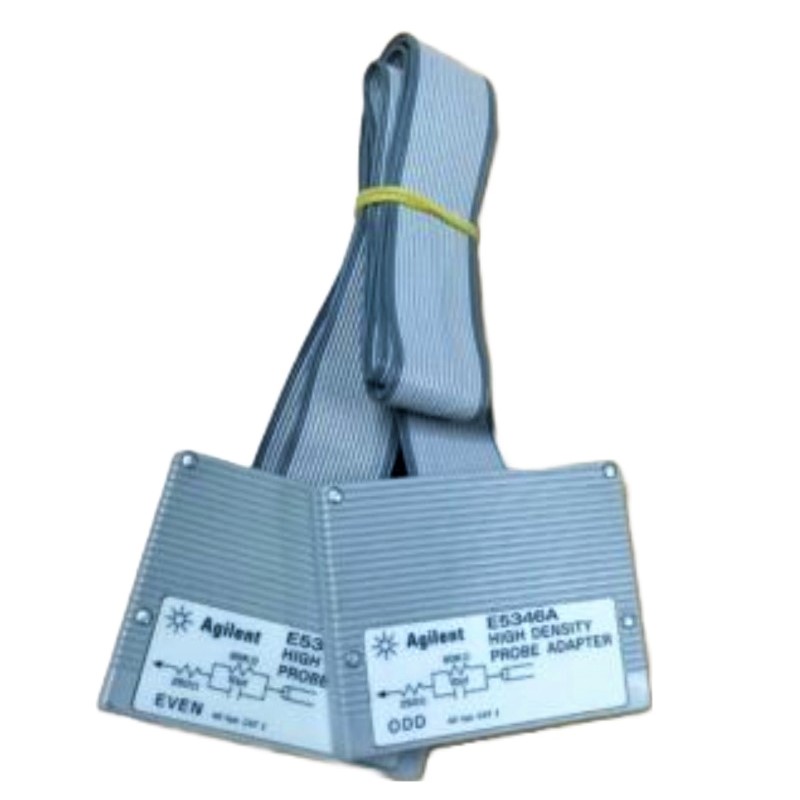

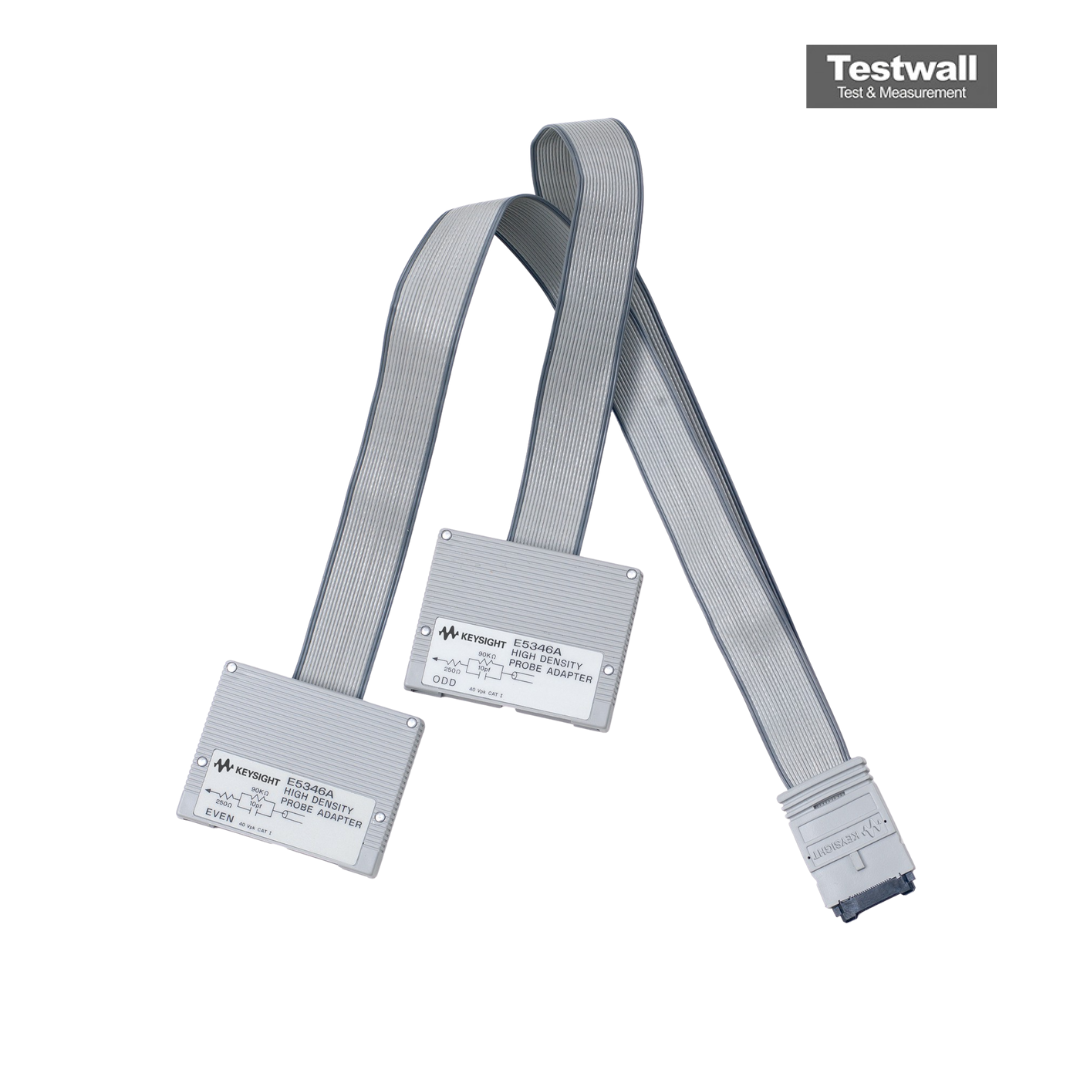

Keysight (Agilent) E5346A
High Density Probe Adapter, 38 Pin
Connecteur haute densité 38 broches Type de connecteur
Compatible avec les analyseurs logiques Agilent/Keysight séries 16700 et 16900 Compatibilité
17 canaux d'analyse logique Nombre de canaux
Câble d'interface à connecteur haute densité Type de câble
2,5 mètres (environ) Longueur du câble
| Attribut | Valeur |
|---|---|
| Type de connecteur | Connecteur haute densité 38 broches |
| Compatibilité | Compatible avec les analyseurs logiques Agilent/Keysight séries 16700 et 16900 |
| Nombre de canaux | 17 canaux d'analyse logique |
| Type de câble | Câble d'interface à connecteur haute densité |
| Longueur du câble | 2,5 mètres (environ) |
| Tension d'entrée maximale | ±40 V (protection contre les surtensions) |
| Application principale | Connexion aux systèmes cibles via connecteur MICTOR 38 broches |
| Norme de connecteur cible | Connecteur MICTOR compatible AMP/Tyco 38 broches |
| Utilisation | Débogage et analyse de systèmes embarqués et de bus haute vitesse |
| Modules compatibles | Agilent 16753A, 16754A, 16755A, 16756A, 16760A |
Keysight (Agilent) E5346A Options:
- E5346A - E5403A - Kit of five additional Pro Series soft touch retention modules
- E5346A - E5387-68701 - Kit of five additional soft touch retention modules
- E5346A - E5396-68702 - Kit of five additional half-size soft touch retention modules
- E5346A - 5959-9333 - Probe leads (contains 5 probe leads)
- E5346A - 5959-9334 - Short ground leads (contains 5 short ground leads)
- E5346A - 5959-9335 - Common ground leads/pod grounds (contains 5 pod grounds)
- E5346A - 5090-4833 - SMD IC clips (contains 20 clips)
- E5346A - 10467-68701 - Twin hook 0.5 mm IC clips (contains four 0.5 mm IC clips)
- E5346A - 1252-7431 - AMP Mictor 38-pin connector (AMP 2-767004-2)
- E5346A - 1253-3620 - 100-pin Samtec connector (Samtec part number ASP-65067-01)
- E5346A - 5062-7396 - Surface mount isolation network for E5351A on-board termination
- E5346A - 01650-63203 - Isolation adapter with self-contained isolation networks
| Model | E5346A |
|---|
HP Agilent E5346A High Density Probe Adapter
