Keysight (Agilent)

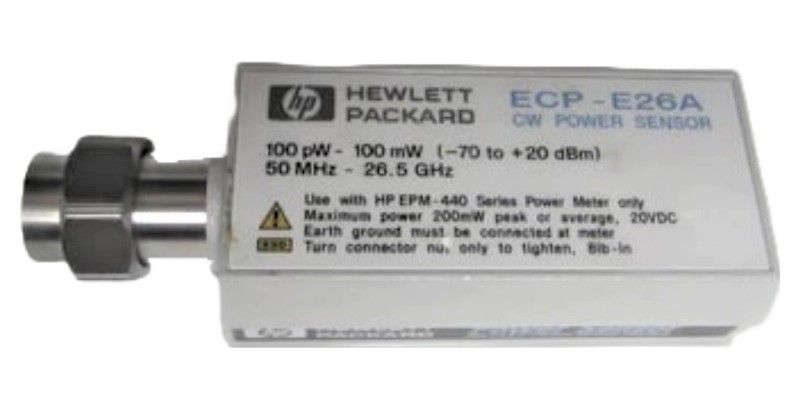

Keysight (Agilent) ECP-E26A
Power Sensor, 50 MHz - 26.5 GHz, -70 to 20 dBm
DC à 26,5 GHz Plage de fréquences
2,92 mm (K-type) Type de connecteur
50 Ohms Impédance caractéristique
≤ 0,3 dB Perte d'insertion maximale
1 W (continu) Puissance maximale admissible
| Attribut | Valeur |
|---|---|
| Plage de fréquences | DC à 26,5 GHz |
| Type de connecteur | 2,92 mm (K-type) |
| Impédance caractéristique | 50 Ohms |
| Perte d'insertion maximale | ≤ 0,3 dB |
| Puissance maximale admissible | 1 W (continu) |
| Coefficient de réflexion (VSWR) | ≤ 1,35:1 |
| Matériau du corps | Acier inoxydable |
| Température de fonctionnement | -55 °C à +125 °C |
| Type de terminaison | Terminaison de précision 50 Ohms |
| Application principale | Étalonnage et vérification de l'analyseur de réseau vectoriel (VNA) |
| Model | ECP-E26A |
|---|
The Agilent ECP-26A (aka E4413A) diode power sensor, with wide dynamic range, is designed for use with the EPM and EPM-P series power meters for power measurements on CW signals from 50 MHz to 26.5 GHz. The HP E4413A power sensor provides extremely low SWR to minimize the source and sensor mismatch errors. Also, for comprehensive error correction, the calibration factors, linearity and temperature error-correction information are stored in EEPROM.
Specifications of the Agilent ECP-26A Power Sensor include:
- Frequency range: 50 MHz to 26.5 GHz
- Measurement range: 100 pW to 100 mW ( -70 dBm to +20 dBm)
- 50 ohm input impedance
- 3.5mm (m) connector
- Calibration factors stored in EEPROM
- Compatible with the EPM and EPM-P series power meters
