Keysight (Agilent)

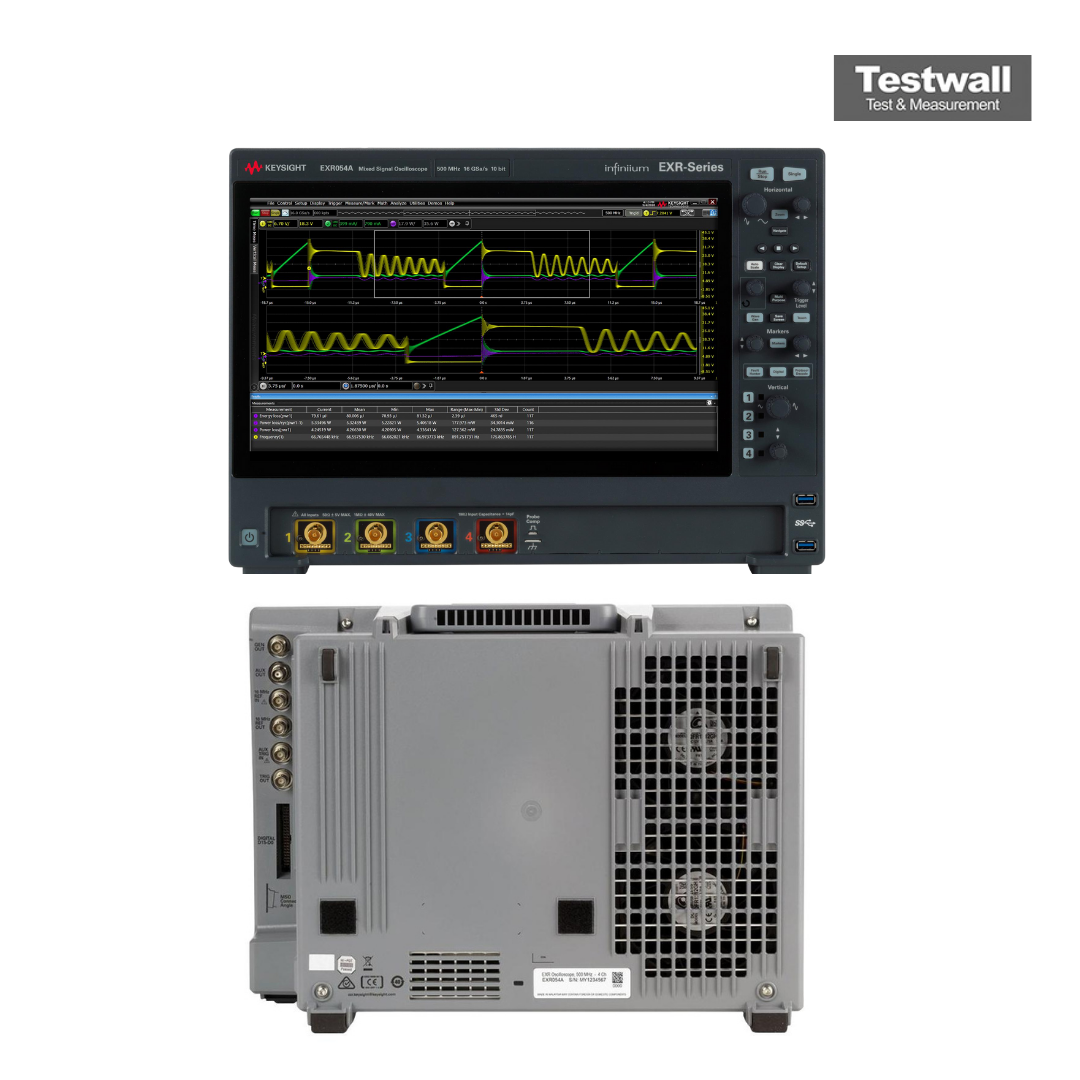

Keysight (Agilent) EXR054A

500MHz 4 Channel 16GS/s Digital Oscilloscope
500 MHz Largeur de bande
4 canaux analogiques Canaux
2,5 GSa/s Taux d'échantillonnage
800 Mpts (standard) Profondeur mémoire
12 bits Résolution verticale
Attribut Valeur
Largeur de bande 500 MHz
Canaux 4 canaux analogiques
Taux d'échantillonnage 2,5 GSa/s
Profondeur mémoire 800 Mpts (standard)
Résolution verticale 12 bits
Fréquence de mise à jour de la forme d'onde 1 000 000 formes d'onde/s
Écran Écran tactile capacitif 12,1 pouces
Plage de tension d'entrée 1 mV/div à 10 V/div
Impédance d'entrée 50 Ω / 1 MΩ
Interfaces de connectivité USB, LAN (LXI), GPIB (en option)
Keysight (Agilent) EXR054A Options:
  • EXR054A - EXR28CH - 4 to 8 analogue channel upgrade (service centre)
  • EXR054A - EXR2MEM-001 - Memory upgrade to 200 Mpts/ch
  • EXR054A - EXR2MEM-002 - Memory upgrade to 400 Mpts/ch
  • EXR054A - EXR2MEM-004 - Memory upgrade to 1.6 Gpts combined flexible memory
  • EXR054A - EXR2MSO - 16 digital channels (MSO) with N2756A cable
  • EXR054A - EXR2WAV - 50 MHz arbitrary waveform generator and frequency response analyser
  • EXR054A - EXR2SSD-01T - 1 TB removable SSD upgrade
  • EXR054A - EXR2RACK - Rackmount kit
  • EXR054A - D9010JITA - EZJit Complete jitter, vertical noise and phase noise analysis
  • EXR054A - D9010SCNA - InfiniiScan zone trigger
  • EXR054A - D9010DMBA - De-embedding (PrecisionProbe / InfiniiSim Basic)
  • EXR054A - D9020ASIA - Advanced signal integrity (equalisation, crosstalk)
  • EXR054A - D9010POWA - Power integrity analysis (rails, PSIJ, PMIC)
  • EXR054A - D9010PWRA - Switch-mode power supply analysis
  • EXR054A - D9010PAMA - PAM-4 analysis
  • EXR054A - D9010UDAA - User defined application (test automation)
  • EXR054A - D9010LSSP - Low-speed serial trigger and decode (I2C, SPI, UART/RS232, JTAG, I2S, etc.)
  • EXR054A - D9010EMBP - Embedded protocol decode (USB 2.0, 10/100 Ethernet, USB-PD)
  • EXR054A - D9010AUTP - Automotive decode (CAN, CAN FD, LIN, FlexRay, SENT)
  • EXR054A - D9020AUTP - 100BASE-T1 automotive Ethernet decode
  • EXR054A - D9010MPLP - MIPI low-speed decode (RFFE, I3C, SPMI)
  • EXR054A - D9010MILP - Military decode (MIL-STD-1553, ARINC 429, SpaceWire)
  • EXR054A - D9011BDLP - Basic protocol decode bundle
Formulaire d'étalonnage Keysight (Agilent) EXR054A

Formulaire de réparation Keysight (Agilent) EXR054A
Maximum file size: 40MB

Le Keysight (Agilent) EXR054A est un oscilloscope numérique à 4 canaux et 500 MHz de bande passante avec un taux d’échantillonnage de 16 GSa/s et une mémoire de 100 Mpts/canal. Il offre une résolution verticale de 10 bits (jusqu'à 16 bits en mode haute résolution), un taux de mise à jour en temps réel de plus de 200 000 formes d'onde/sec, et un DVM 4 chiffres et un compteur 10 chiffres intégrés. Son écran tactile HD de 15,6” prend en charge l'affichage double.

Idéal pour l’analyse de signaux avancée, le débogage de protocoles et la vérification de conceptions à haute vitesse. Des options permettent d’augmenter la bande passante à 2,5 GHz, d’élargir la mémoire, d’ajouter un générateur de formes d’onde de 50 MHz ou 16 canaux numériques.

Testwall peut fournir le Keysight (Agilent) EXR054A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance d'une fiabilité et d'une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du Keysight (Agilent) EXR054A.
