Keysight (Agilent)

Keysight (Agilent) EXR108A

1GHz 8 Channel 16GS/s Digital Oscilloscope
8 voies analogiques Nombre de voies
1 GHz Largeur de bande
5 GSa/s (par voie) Taux d'échantillonnage
800 Mpts (standard) Profondeur mémoire
10 bits (jusqu'à 12 bits en mode haute résolution) Résolution verticale
Attribut Valeur
Nombre de voies 8 voies analogiques
Largeur de bande 1 GHz
Taux d'échantillonnage 5 GSa/s (par voie)
Profondeur mémoire 800 Mpts (standard)
Résolution verticale 10 bits (jusqu'à 12 bits en mode haute résolution)
Sensibilité verticale 1 mV/div à 10 V/div
Taille de l'écran 15,6 pouces, écran tactile capacitif Full HD
Voies numériques (MSO) 16 voies numériques (option MSO disponible)
Analyse de protocoles I2C, SPI, UART, CAN, LIN, USB, Ethernet et autres
Interfaces de connectivité USB, LAN (LXI), GPIB (en option)
Keysight (Agilent) EXR108A Options:
  • EXR108A - EXR2MEM-001 - Memory upgrade to 200 Mpts/ch
  • EXR108A - EXR2MEM-002 - Memory upgrade to 400 Mpts/ch
  • EXR108A - EXR2MEM-004 - Memory upgrade to 1.6 Gpts combined flexible memory
  • EXR108A - EXR2MSO - 16 digital channels (MSO) with N2756A cable
  • EXR108A - EXR2WAV - 50 MHz arbitrary waveform generator and frequency response analyser
  • EXR108A - EXR2SSD-01T - 1 TB removable SSD upgrade
  • EXR108A - EXR2RACK - Rackmount kit
  • EXR108A - D9010JITA - EZJit Complete jitter, vertical noise and phase noise analysis
  • EXR108A - D9010SCNA - InfiniiScan zone trigger
  • EXR108A - D9010DMBA - De-embedding (PrecisionProbe / InfiniiSim Basic)
  • EXR108A - D9020ASIA - Advanced signal integrity (equalisation, crosstalk)
  • EXR108A - D9010POWA - Power integrity analysis (rails, PSIJ, PMIC)
  • EXR108A - D9010PWRA - Switch-mode power supply analysis
  • EXR108A - D9010PAMA - PAM-4 analysis
  • EXR108A - D9010UDAA - User defined application (test automation)
  • EXR108A - D9010LSSP - Low-speed serial trigger and decode (I2C, SPI, UART/RS232, JTAG, I2S, etc.)
  • EXR108A - D9010EMBP - Embedded protocol decode (USB 2.0, 10/100 Ethernet, USB-PD)
  • EXR108A - D9010AUTP - Automotive decode (CAN, CAN FD, LIN, FlexRay, SENT)
  • EXR108A - D9020AUTP - 100BASE-T1 automotive Ethernet decode
  • EXR108A - D9010MPLP - MIPI low-speed decode (RFFE, I3C, SPMI)
  • EXR108A - D9010MILP - Military decode (MIL-STD-1553, ARINC 429, SpaceWire)
  • EXR108A - D9011BDLP - Basic protocol decode bundle
Formulaire d'étalonnage Keysight (Agilent) EXR108A

Formulaire de réparation Keysight (Agilent) EXR108A
Maximum file size: 40MB

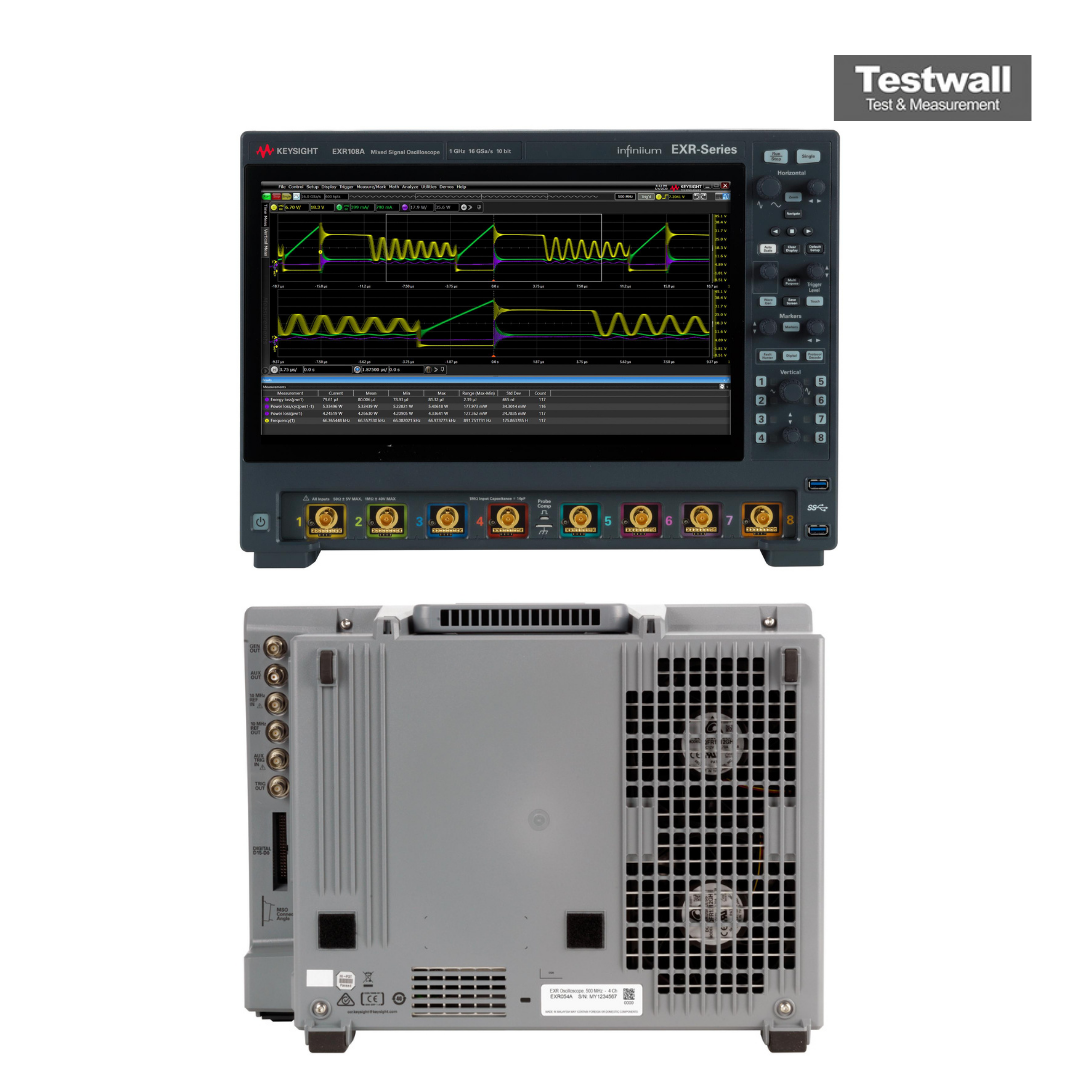

Le Keysight (Agilent) EXR108A Oscilloscope Numérique offre une bande passante de 1 GHz sur 8 canaux analogiques avec un taux d’échantillonnage de 16 GSa/s. Il comprend une résolution verticale de 10 bits (jusqu’à 16 bits en mode haute résolution), 100 Mpts de mémoire par canal, et un taux de mise à jour en temps réel supérieur à 200 000 formes d’onde/s. Un voltmètre numérique 4 chiffres et un compteur 10 chiffres sont intégrés à son écran tactile full HD de 15,6".

Cette série EXR Infiniium est parfaite pour l’analyse de signaux à grande vitesse, avec support double écran et options d’extension.

Testwall peut fournir le Keysight (Agilent) EXR108A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants, fiables et de qualité. Contactez-nous pour un service de calibration ou de réparation du Keysight (Agilent) EXR108A.
