Keysight (Agilent)

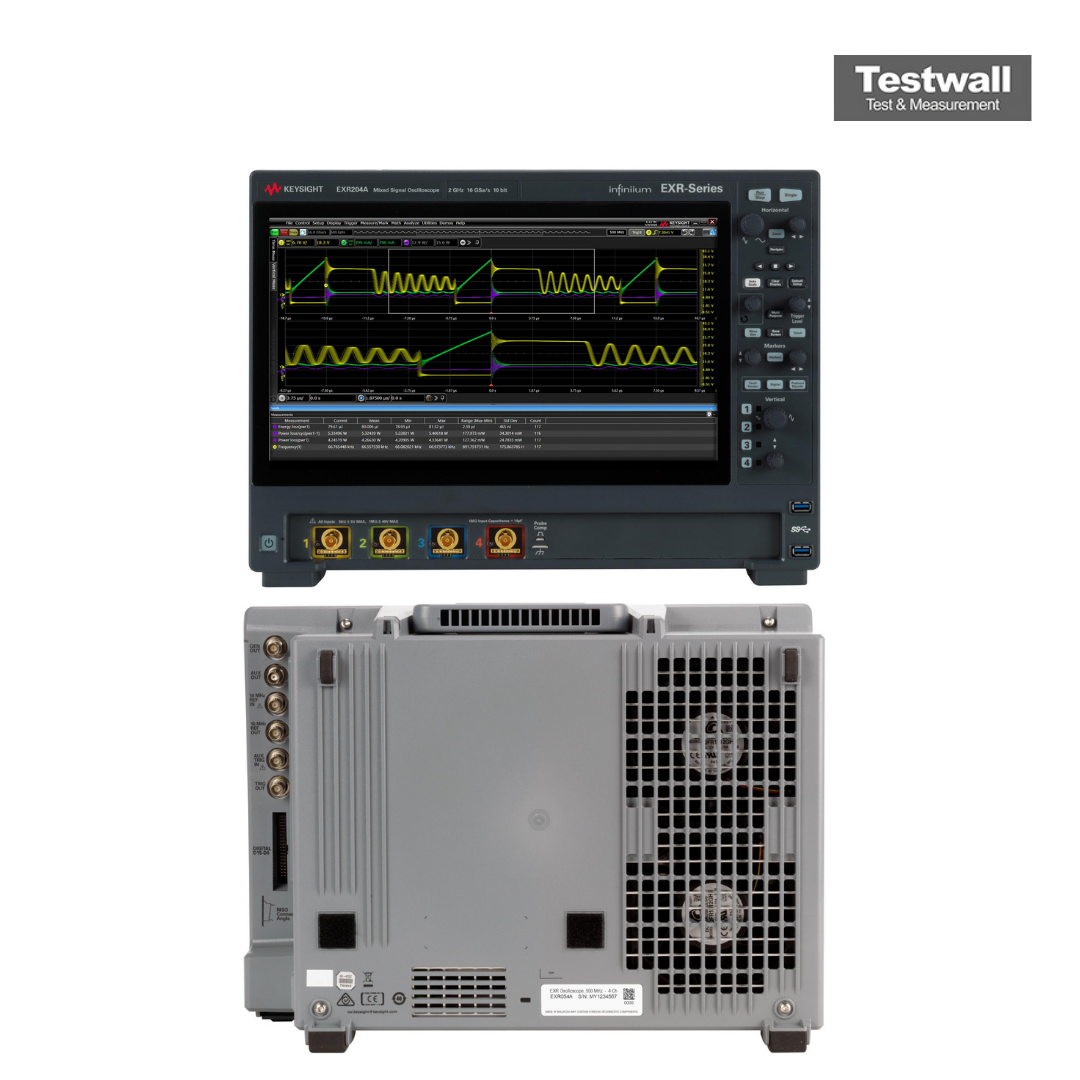

Keysight (Agilent) EXR204A

2GHz 4 Channel 16GS/s Digital Oscilloscope
2 GHz Largeur de bande
10 GSa/s Taux d'échantillonnage
4 voies analogiques Nombre de voies
12 bits Résolution verticale
800 Mpts par voie Profondeur mémoire
Attribut Valeur
Largeur de bande 2 GHz
Taux d'échantillonnage 10 GSa/s
Nombre de voies 4 voies analogiques
Résolution verticale 12 bits
Profondeur mémoire 800 Mpts par voie
Sensibilité verticale 1 mV/div à 10 V/div
Base de temps 200 ps/div à 200 s/div
Interfaces de connectivité USB, LAN (LXI), GPIB (en option)
Affichage Écran tactile capacitif 15,6 pouces HD
Fréquence de mise à jour de la forme d'onde jusqu'à 1 000 000 formes d'onde/s
Keysight (Agilent) EXR204A Options:
  • EXR204A - EXR28CH - 4 to 8 analogue channel upgrade (service centre)
  • EXR204A - EXR2MEM-001 - Memory upgrade to 200 Mpts/ch
  • EXR204A - EXR2MEM-002 - Memory upgrade to 400 Mpts/ch
  • EXR204A - EXR2MEM-004 - Memory upgrade to 1.6 Gpts combined flexible memory
  • EXR204A - EXR2MSO - 16 digital channels (MSO) with N2756A cable
  • EXR204A - EXR2WAV - 50 MHz arbitrary waveform generator and frequency response analyser
  • EXR204A - EXR2SSD-01T - 1 TB removable SSD upgrade
  • EXR204A - EXR2RACK - Rackmount kit
  • EXR204A - D9010JITA - EZJit Complete jitter, vertical noise and phase noise analysis
  • EXR204A - D9010SCNA - InfiniiScan zone trigger
  • EXR204A - D9010DMBA - De-embedding (PrecisionProbe / InfiniiSim Basic)
  • EXR204A - D9020ASIA - Advanced signal integrity (equalisation, crosstalk)
  • EXR204A - D9010POWA - Power integrity analysis (rails, PSIJ, PMIC)
  • EXR204A - D9010PWRA - Switch-mode power supply analysis
  • EXR204A - D9010PAMA - PAM-4 analysis
  • EXR204A - D9010UDAA - User defined application (test automation)
  • EXR204A - D9010LSSP - Low-speed serial trigger and decode (I2C, SPI, UART/RS232, JTAG, I2S, etc.)
  • EXR204A - D9010EMBP - Embedded protocol decode (USB 2.0, 10/100 Ethernet, USB-PD)
  • EXR204A - D9010AUTP - Automotive decode (CAN, CAN FD, LIN, FlexRay, SENT)
  • EXR204A - D9020AUTP - 100BASE-T1 automotive Ethernet decode
  • EXR204A - D9010MPLP - MIPI low-speed decode (RFFE, I3C, SPMI)
  • EXR204A - D9010MILP - Military decode (MIL-STD-1553, ARINC 429, SpaceWire)
  • EXR204A - D9011BDLP - Basic protocol decode bundle
Formulaire d'étalonnage Keysight (Agilent) EXR204A

Formulaire de réparation Keysight (Agilent) EXR204A
Maximum file size: 40MB

L’oscilloscope numérique Keysight (Agilent) EXR204A offre une bande passante de 2 GHz sur 4 canaux analogiques, avec une résolution verticale de 10 bits (jusqu’à 16 bits en haute résolution), un taux d’échantillonnage de 16 GSa/s et 100 Mpts/canal. Il inclut un DVM à 4 chiffres et un compteur à 10 chiffres.

Conçu pour les ingénieurs, il dispose d’un écran tactile full HD de 15,6 pouces avec double affichage et peut être mis à niveau pour plus de mémoire ou de canaux numériques.

Testwall peut fournir le Keysight (Agilent) EXR204A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante, fiable et de haute qualité. Contactez-nous pour la réparation ou l’étalonnage du Keysight (Agilent) EXR204A.
