Keysight (Agilent)

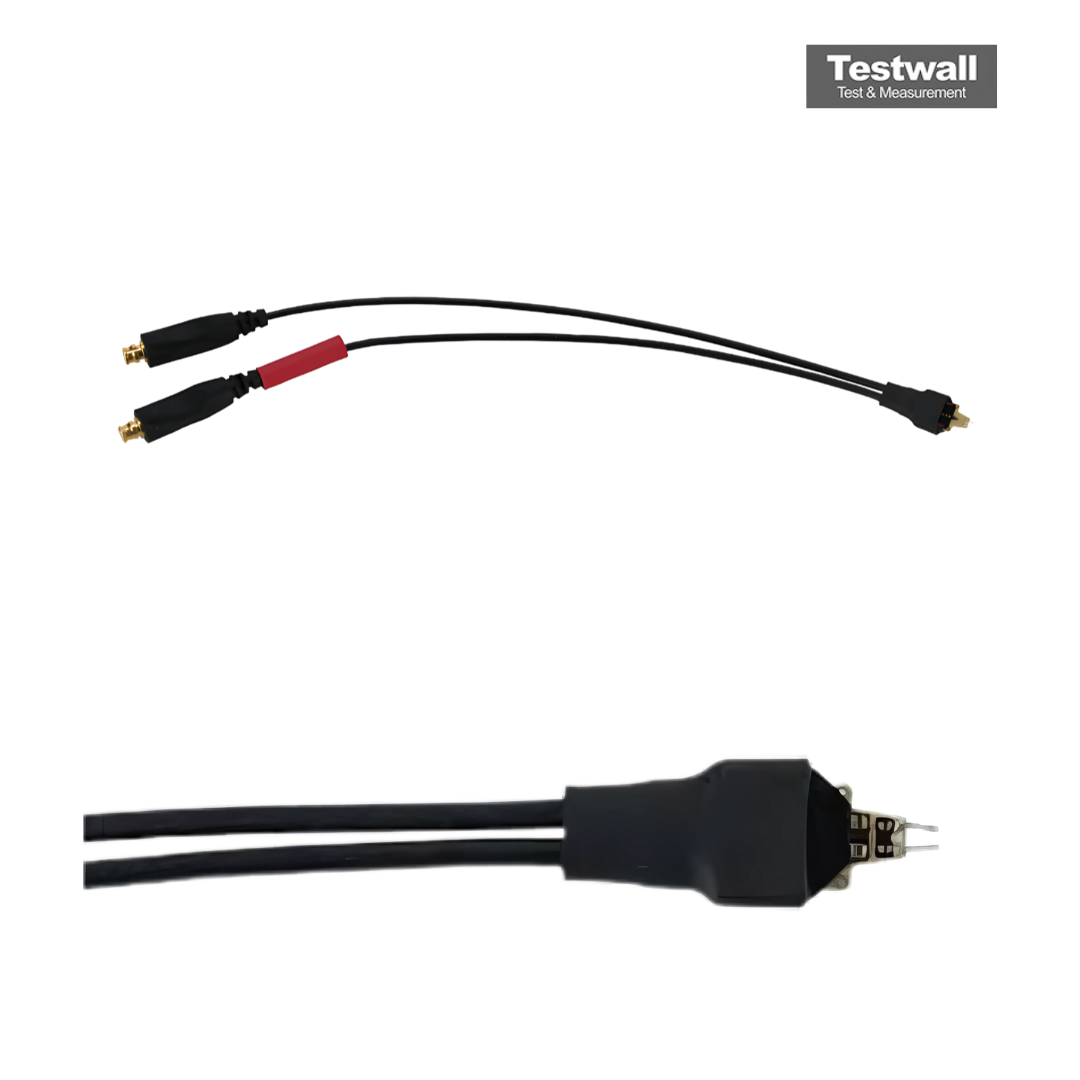

Keysight (Agilent) MX0106A

Infiniimax Differential Solder-in Head 23GHz
23 GHz Bande passante
18,9 ch (10 à 90 %, avec MX0023A) Temps de montée
Tête de sonde différentielle à souder (InfiniiMax RC) Type de sonde
Différentiel de 50 kΩ ; 25 kΩ simple Résistance d'entrée
170 fF différentiel ; 290 fF uniformément Capacité d'entrée
Attribut Valeur
Bande passante 23 GHz
Temps de montée 18,9 ch (10 à 90 %, avec MX0023A)
Type de sonde Tête de sonde différentielle à souder (InfiniiMax RC)
Résistance d'entrée Différentiel de 50 kΩ ; 25 kΩ simple
Capacité d'entrée 170 fF différentiel ; 290 fF uniformément
Tension d'entrée maximale Pic de 30 V (non destructif, via MX0023A)
Oscilloscopes compatibles InfiniiMax Amplificateurs MX0023A, MX0020A–MX0025A, 1168B/1169B, 1130B–1134B
Formulaire d'étalonnage Keysight (Agilent) MX0106A

Formulaire de réparation Keysight (Agilent) MX0106A
Maximum file size: 40MB

La tête Keysight (Agilent) MX0106A Infiniimax Differential Solder‑in Head offre une acquisition de signal haute fidélité jusqu’à 23 GHz, idéale pour les conceptions numériques à grande vitesse. Cette tête à soudure garantit une distorsion minimale du signal et un appariement d’impédance précis. Elle est conçue pour être compatible avec les amplificateurs de sonde Infiniimax, améliorant les performances dans les environnements de mesure sensibles.

Parfaite pour la sonde différentielle des cartes à circuits densément peuplées, elle offre une charge minimale et une stabilité mécanique robuste pour des diagnostics et évaluations précis.

Testwall peut fournir le Keysight (Agilent) MX0106A utilisé, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin de l’étalonnage ou de la réparation du Keysight (Agilent) MX0106A.
