Keysight (Agilent)

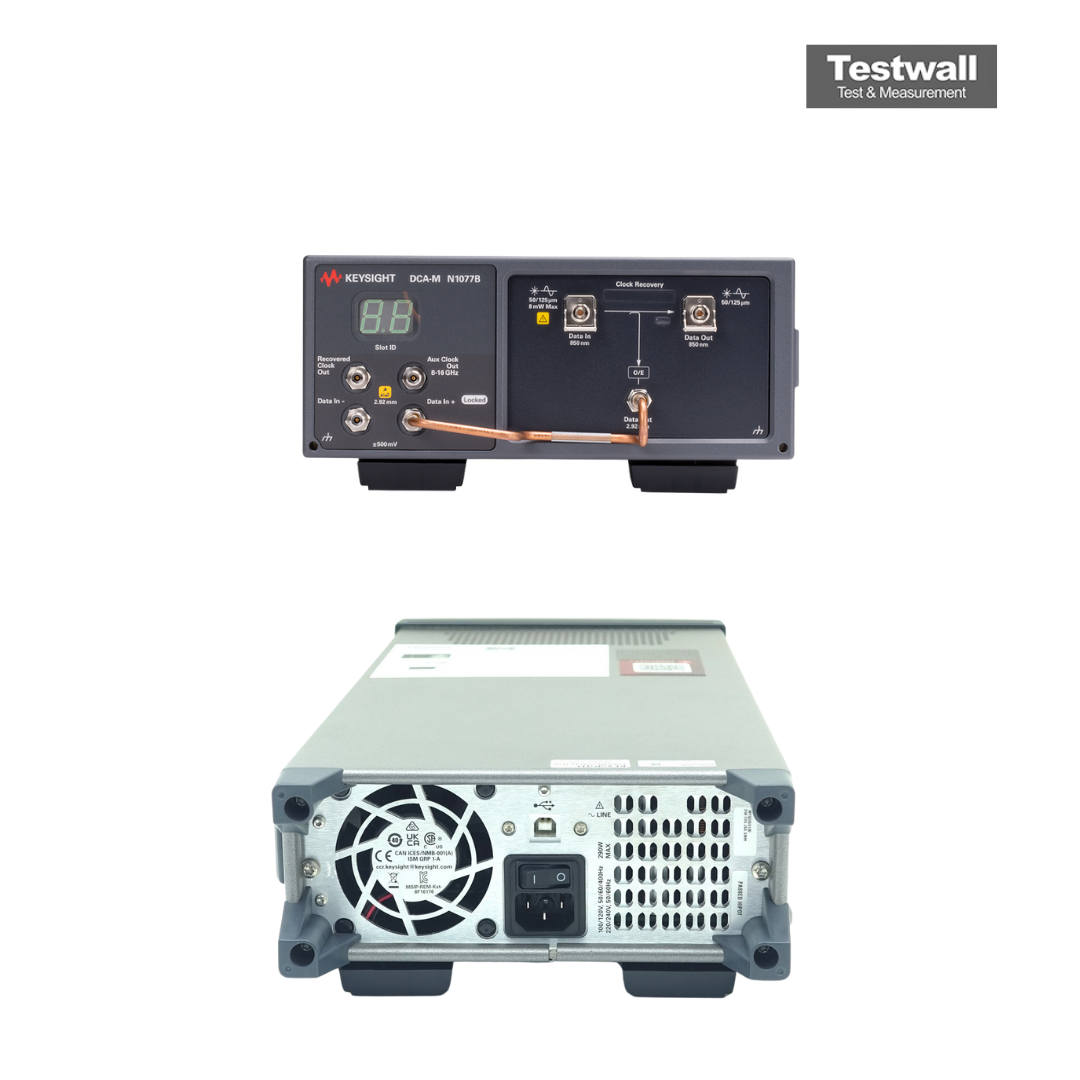

Keysight (Agilent) N1077B
Optical / Eectrical Clock Recovery Module for DCA-X Mainframe
Module de récupération d'horloge et de données (CDR) Type d'instrument
jusqu'à 32 Gbps Débit de données maximal
2 canaux indépendants Nombre de canaux
Compatible avec le châssis Keysight N4903B J-BERT et les plateformes associées Compatibilité de châssis
Jusqu'à 32 GHz Largeur de bande passante

| Attribut | Valeur |
|---|---|
| Type d'instrument | Module de récupération d'horloge et de données (CDR) |
| Débit de données maximal | jusqu'à 32 Gbps |
| Nombre de canaux | 2 canaux indépendants |
| Compatibilité de châssis | Compatible avec le châssis Keysight N4903B J-BERT et les plateformes associées |
| Largeur de bande passante | Jusqu'à 32 GHz |
| Standards supportés | PCIe Gen4, 100G Ethernet, OTU4, Fibre Channel 32G et autres standards haute vitesse |
| Plage de fréquence d'horloge récupérée | 1 Gbps à 32 Gbps |
| Interface de connexion | Connecteurs SMA haute fréquence |
| Conformité et certification | Conforme aux normes CE, RoHS et aux réglementations internationales en vigueur |
| Application principale | Test et validation de composants sériels haute vitesse, analyse de la gigue et mesure du diagramme de l'œil |
Keysight (Agilent) N1077B Options:
- N1077B - 216 - Clock recovery 125 MBd to 16 GBd
- N1077B - 225 - Clock recovery 24–29 GBd (banded)
- N1077B - 232 - Clock recovery 125 MBd to 32 GBd
- N1077B - 253 - Clock recovery 48–58 GBd (banded)
- N1077B - 264 - Clock recovery 125 MBd to 64 GBd
- N1077B - SMM - Internal multimode splitter
- N1077B - SXT - No internal splitter (external splitter)
- N1077B - JSA - Jitter spectrum analysis and clock recovery emulation
- N1077B - EQ3 - 3 dB equaliser (2.92 mm)
- N1077B - EQ6 - 6 dB equaliser (2.92 mm)
- N1077B - EQ9 - 9 dB equaliser (2.92 mm)
- N1077B - CR1 - Clock recovery phase-matching kit
- N1077B - 1CM - Rackmount kit (single)
- N1077B - 1CN - Rackmount kit (dual side-by-side)
Keysight (Agilent) N1077B Optical / Eectrical Clock Recovery Module for DCA-X Mainframe Description: 125 MBd to 64 GBd data rate range (continuous) Compatible data signals: NRZ and PAM4 Standards-compliant clock recovery Connects to a DCA-X mainframe or PC USB interface Keysight (Agilent) N1077B Optical / Eectrical Clock Recovery Module for DCA-X Mainframe
