Keysight (Agilent)

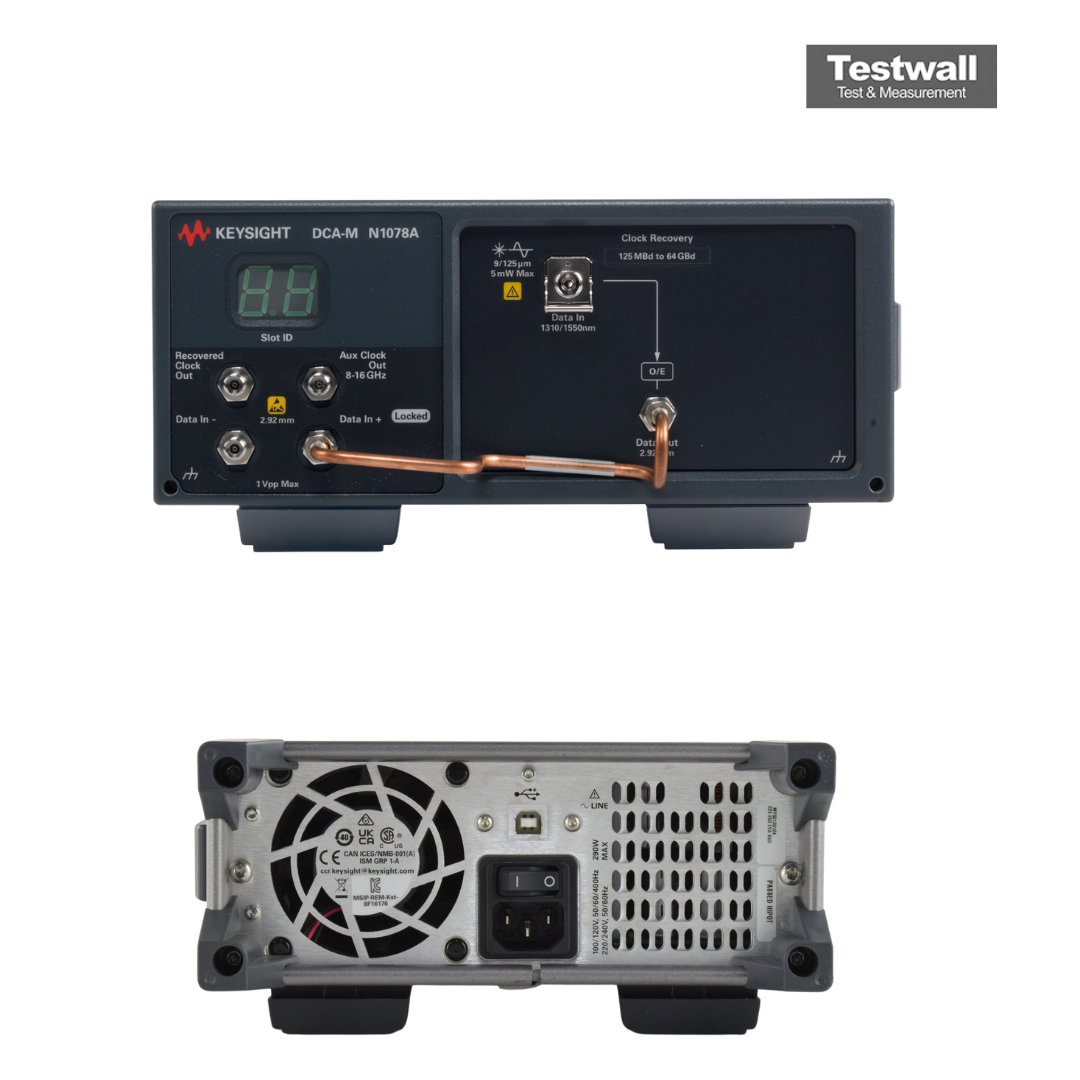

Keysight (Agilent) N1078A

Optical /Electrical Clock Recovery Module for DCA-X Mainframe
Module d'horloge de récupération pour analyseur de signal Type d'instrument
9,95 Gbit/s à 11,35 Gbit/s Plage de fréquence
Compatible avec les oscilloscopes Keysight série 86100 Compatibilité
OC-192/STM-64, 10GbE, 10G Fibre Channel Normes supportées
Réglable de 10 kHz à 10 MHz Bande passante de boucle
Attribut Valeur
Type d'instrument Module d'horloge de récupération pour analyseur de signal
Plage de fréquence 9,95 Gbit/s à 11,35 Gbit/s
Compatibilité Compatible avec les oscilloscopes Keysight série 86100
Normes supportées OC-192/STM-64, 10GbE, 10G Fibre Channel
Bande passante de boucle Réglable de 10 kHz à 10 MHz
Interface de connexion Module enfichable pour châssis 86100
Type de récupération d'horloge Récupération d'horloge optique et électrique
Impédance d'entrée 50 Ω
Application principale Analyse de diagramme de l'œil et mesure de gigue
Alimentation Fournie par le châssis 86100 (aucune alimentation externe requise)
Keysight (Agilent) N1078A Options:
  • N1078A - 216 - Clock recovery 125 MBd to 16 GBd
  • N1078A - 225 - Clock recovery 25–29 GBd (banded)
  • N1078A - 232 - Clock recovery 125 MBd to 32 GBd
  • N1078A - 253 - Clock recovery 53–58 GBd (banded)
  • N1078A - 264 - Clock recovery 125 MBd to 64 GBd
  • N1078A - S50 - Internal single-mode 50% splitter
  • N1078A - SXT - No internal splitter (external splitter)
  • N1078A - EQ3 - 3 dB equaliser (2.92 mm)
  • N1078A - EQ6 - 6 dB equaliser (2.92 mm)
  • N1078A - EQ9 - 9 dB equaliser (2.92 mm)
  • N1078A - CR1 - Clock recovery phase-matching kit
  • N1078A - 1CM - Rackmount kit (single)
  • N1078A - 1CN - Rackmount kit (dual side-by-side)
Formulaire d'étalonnage Keysight (Agilent) N1078A

Formulaire de réparation Keysight (Agilent) N1078A
Maximum file size: 40MB

Keysight (Agilent) N1078A Optical /Electrical Clock Recovery Module for DCA-X Mainframe Description: 125 MBd to 64 GBd data rate range (continuous) Compatible data signals: NRZ and PAM4 Standards-compliant clock recovery Connects to a DCA-X mainframe or PC USB interface Keysight (Agilent) N1078A Optical /Electrical Clock Recovery Module for DCA-X Mainframe
