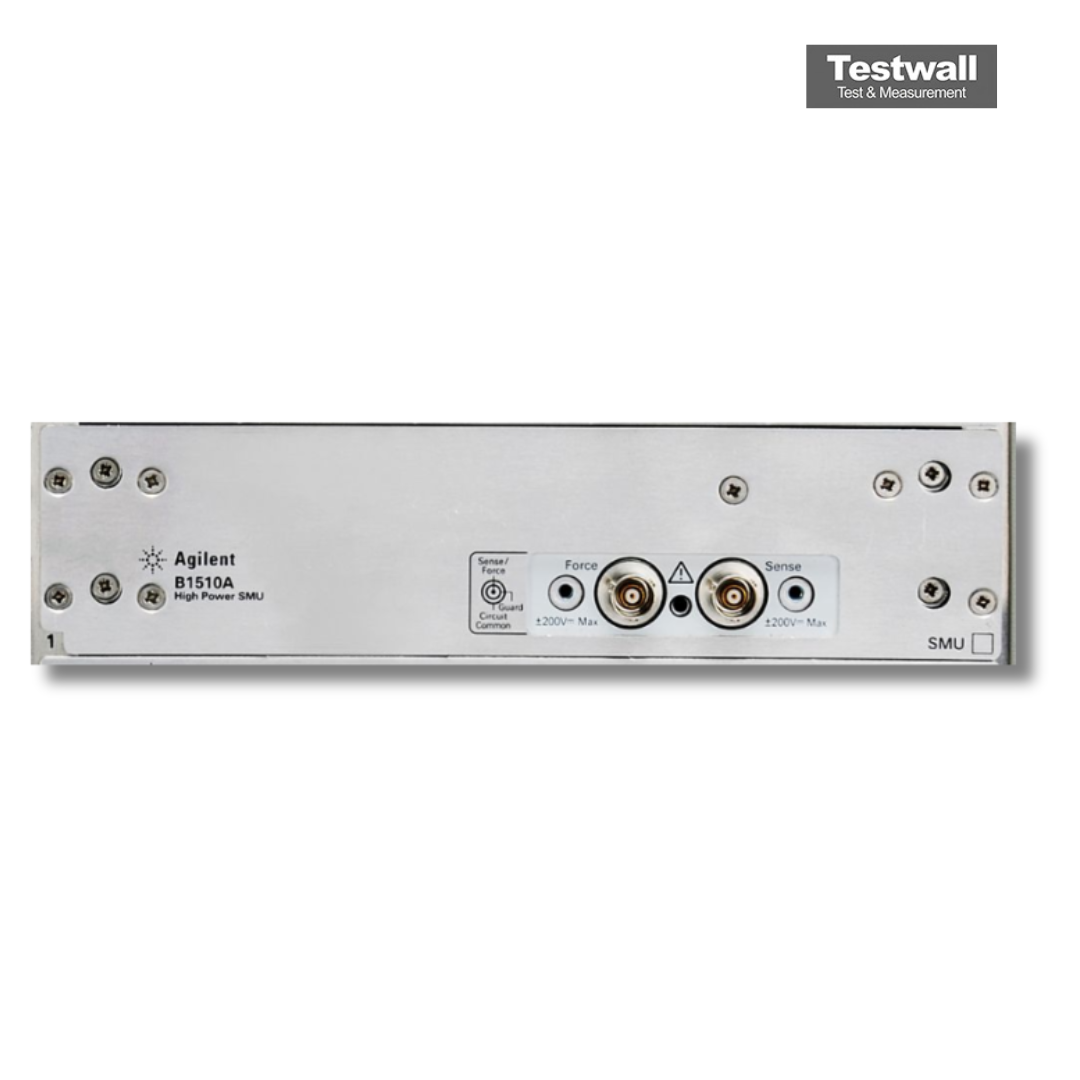

Keysight Technologies B1510A
| Attribut | Valeur |
|---|---|
| Type de module | Module d'alimentation à courant élevé (HCSMU) |
| Tension de sortie maximale | ±200 V |
| Courant de sortie maximal | ±1 A (mode haute tension), ±2 A (mode haute puissance) |
| Puissance maximale | 20 W par module |
| Résolution de tension | 0,5 mV (plage minimale) |
| Résolution de courant | 10 fA (plage minimale) |
| Compatibilité système | Compatible avec le châssis Keysight B1500A (Semiconductor Device Analyzer) |
| Nombre de canaux | 1 canal SMU par module |
| Modes de mesure | Mesure de tension, courant, résistance ; balayage en tension et en courant |
| Interface de connexion | Interface triaxiale pour connexion à faible bruit et haute précision |
Keysight (Agilent) B1510A Options:
- B1510A - B1511B - Medium Power Source/Monitor Unit (MPSMU)
- B1510A - B1517A - High Resolution Source/Monitor Unit (HRSMU)
- B1510A - B1514A - 50 µs Pulse Medium Current Source/Monitor Unit (MCSMU)
- B1510A - B1520A - Multi-Frequency Capacitance Measurement Unit (MFCMU)
- B1510A - B1525A - High Voltage Semiconductor Pulse Generator Unit (HV-SPGU)
- B1510A - B1530A - Waveform Generator/Fast Measurement Unit (WGFMU)
- B1510A - B1531A - Remote Sense and Switch Unit (RSU)
- B1510A - E5288A - Atto-Sense and Switch Unit (ASU)
- B1510A - N1301A-100 - SMU CMU Unify Unit (SCUU)
- B1510A - N1301A-200 - Guard Switch Unit (GSWU)
- B1510A - N1255A - 2 Channel Connection Box for MCSMU
- B1510A - 16440A - SMU/Pulse Generator Selector
- B1510A - 16445A - SMU/PGU Selector Connection Adaptor
| Model | B1510A |
|---|
Le Keysight (Agilent) B1510A est une unité de source/mesure (SMU) haute performance à 4 quadrants avec une plage de 0,1 fA à 1 A et 0,5 µV à 200 V, permettant une caractérisation IV précise. Il prend en charge les mesures ponctuelles, en balayage, impulsionnelles et par échantillonnage avec un intervalle de 100 μs et une largeur d'impulsion de 500 μs. Les mesures QS-CV avec compensation de courant de fuite améliorent la précision des tests de semi-conducteurs.
Cette SMU s'intègre parfaitement à l'analyseur de paramètres de dispositifs semi-conducteurs B1500A, offrant une résolution sub-femtoampère. L'unité de commutation Atto en option permet des mesures jusqu'au niveau sub-fA, idéale pour les tests sensibles.
Testwall peut fournir le Keysight (Agilent) B1510A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité et une qualité de service inégalées. Contactez-nous pour la calibration ou la réparation du Keysight (Agilent) B1510A.
