Teledyne LeCroy

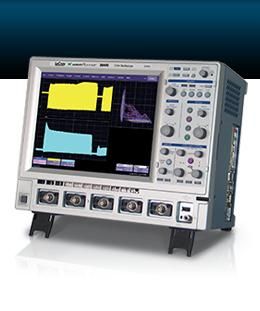

LeCroy WaveMaster 8400A

4 Channel 20GSa/s 4GHz Digital Oscilloscope
4 GHz Bande passante
20 GS/s Taux d'échantillonnage
4 voies Nombre de voies
48 Mpts/voie Profondeur mémoire
8 bits Résolution verticale
Attribut Valeur
Bande passante 4 GHz
Taux d'échantillonnage 20 GS/s
Nombre de voies 4 voies
Profondeur mémoire 48 Mpts/voie
Résolution verticale 8 bits
Sensibilité verticale 1 mV/div à 1 V/div
Base de temps 20 ps/div à 1000 s/div
Affichage Écran couleur LCD 10,4 pouces
Interface USB, Ethernet, GPIB
Système d'exploitation Windows XP Embarqué
Teledyne LeCroy WaveMaster 8400A Options:
  • WaveMaster 8400A - WM-M - Memory upgrade to 8 Mpts/ch (16 Mpts interleaved)
  • WaveMaster 8400A - WM-VL - Memory upgrade to 16 Mpts/ch (32 Mpts interleaved)
  • WaveMaster 8400A - WM-XL - Memory upgrade to 24 Mpts/ch (48 Mpts interleaved)
  • WaveMaster 8400A - XMAP - Master analysis package (XMATH, XDEV, JTA2)
  • WaveMaster 8400A - XMATH - Advanced maths package
  • WaveMaster 8400A - XDEV - Advanced customisation package
  • WaveMaster 8400A - JTA2 - Jitter and timing analysis
  • WaveMaster 8400A - DFP2 - Digital filter package
  • WaveMaster 8400A - SDM - Serial data mask testing
  • WaveMaster 8400A - ENET - Ethernet test package
  • WaveMaster 8400A - USB2 - USB 2.0 compliance test package
  • WaveMaster 8400A - PMA2 - PowerMeasure analysis
  • WaveMaster 8400A - WM-EMC - EMC pulse parameter package
  • WaveMaster 8400A - SDA-8B10B - 8b/10b decode and analysis
  • WaveMaster 8400A - DDM2 - Disk drive measurement package
  • WaveMaster 8400A - MS-32-DSA - 32-channel mixed-signal option
  • WaveMaster 8400A - GPIB-1 - GPIB remote control interface
  • WaveMaster 8400A - WM-RHD - Removable hard drive package
  • WaveMaster 8400A - VT75 - Video trigger module
Formulaire d'étalonnage LeCroy WaveMaster 8400A

Formulaire de réparation LeCroy WaveMaster 8400A
Maximum file size: 40MB

Le LeCroy WaveMaster 8400A est un oscilloscope temps réel à 4 canaux offrant une bande passante de 4 GHz et un échantillonnage simultané jusqu'à 20 GS/s sur tous les canaux. Il est optimisé avec l'architecture X-Stream de LeCroy pour un traitement ultra-rapide des formes d'onde et une mémoire étendue.

Idéal pour l’analyse de signaux à grande vitesse, il dispose d’outils avancés pour la gigue, le chronométrage, les fonctions mathématiques et les tests de masque, avec une mémoire allant de 10 Mpts à 100 Mpts par canal.

Testwall peut fournir l’oscilloscope LeCroy WaveMaster 8400A d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance d’une fiabilité et d’une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d’un étalonnage ou d’une réparation du LeCroy WaveMaster 8400A.
