Teledyne LeCroy

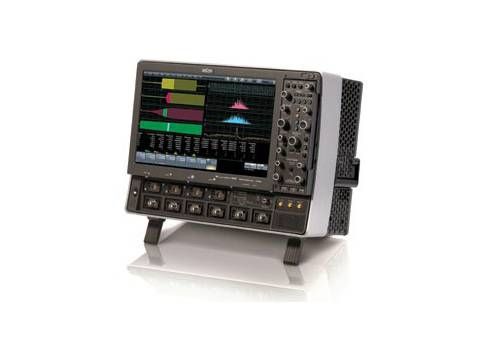

LeCroy WavePro 715Zi

4 Channel 10GSa/s 1.5GHz Digital Oscilloscope
1,5 GHz Bande passante
4 voies Nombre de voies
40 GS/s (voie unique), 20 GS/s (toutes voies) Taux d'échantillonnage
32 Mpts/voie (standard), jusqu'à 256 Mpts/voie (optionnel) Mémoire d'acquisition
8 bits Résolution verticale
Attribut Valeur
Bande passante 1,5 GHz
Nombre de voies 4 voies
Taux d'échantillonnage 40 GS/s (voie unique), 20 GS/s (toutes voies)
Mémoire d'acquisition 32 Mpts/voie (standard), jusqu'à 256 Mpts/voie (optionnel)
Résolution verticale 8 bits
Sensibilité verticale 1 mV/div à 1 V/div
Base de temps 200 ps/div à 1000 s/div
Taille de l'écran 12,1 pouces, écran tactile couleur LCD
Connectivité USB, Ethernet, GPIB (optionnel), sortie VGA
Fréquence de mise à jour de la forme d'onde jusqu'à 1 000 000 formes d'onde par seconde
Teledyne LeCroy WavePro 715Zi Options:
  • WavePro 715Zi - WPZi-1.5GHZ-4X20GS - 20 GS/s on all 4 channels (715Zi)
  • WavePro 715Zi - WPZi-S-32 - 32 Mpts/ch memory
  • WavePro 715Zi - WPZi-M-64 - 64 Mpts/ch memory
  • WavePro 715Zi - WPZi-L-128 - 128 Mpts/ch memory
  • WavePro 715Zi - WPZi-SDAII - SDA II serial data and jitter analysis
  • WavePro 715Zi - WPZi-EYEDRII - Eye Doctor II signal integrity tools
  • WavePro 715Zi - WPZi-JTA2 - Jitter and timing analysis
  • WavePro 715Zi - WPZi-SDM - Serial data mask testing
  • WavePro 715Zi - WPZi-SPECTRUM - Spectrum analyser and advanced FFT
  • WavePro 715Zi - WPZi-DFP2 - Digital filter package
  • WavePro 715Zi - WPZi-PMA2 - Power measurement analysis
  • WavePro 715Zi - WPZi-DDM2 - Disk drive measurements
  • WavePro 715Zi - WPZi-XDEV - Advanced customisation
  • WavePro 715Zi - WPZi-I2Cbus TD - I2C trigger and decode
  • WavePro 715Zi - WPZi-SPIbus TD - SPI trigger and decode
  • WavePro 715Zi - WPZi-UART-RS232bus TD - UART and RS-232 trigger and decode
  • WavePro 715Zi - WPZi-CANbus TDM - CAN trigger, decode and measure/graph
  • WavePro 715Zi - WPZi-FlexRaybus TD - FlexRay trigger and decode
  • WavePro 715Zi - WPZi-1553 TD - MIL-STD-1553 trigger and decode
  • WavePro 715Zi - QPHY-DDR3 - DDR3 compliance package
  • WavePro 715Zi - MS-500 - Mixed-signal option, 500 MHz, 18 digital channels
  • WavePro 715Zi - MS-250 - Mixed-signal option, 250 MHz, 18 digital channels
  • WavePro 715Zi - WPZi-4-UPG-8GBRAM - RAM upgrade from 4 GB to 8 GB
  • WavePro 715Zi - GPIB-2 - GPIB interface card
Formulaire d'étalonnage LeCroy WavePro 715Zi

Formulaire de réparation LeCroy WavePro 715Zi
Maximum file size: 40MB

Le LeCroy WavePro 715Zi est un oscilloscope haute performance avec une bande passante de 1,5 GHz à 6 GHz, basé sur l’architecture X‑Stream II. Il offre jusqu’à 256 Mpts de mémoire par canal, un écran tactile WXGA, et un processeur Intel i7 avec 8 Go de RAM, extensible pour les applications exigeantes.

Équipé des outils avancés TriggerScan™ et WaveScan™, il prend en charge les entrées mixtes 50 Ω et 1 MΩ, et est compatible avec les sondes ProBus/ProLink pour une acquisition précise du signal.

Testwall peut fournir l’oscilloscope LeCroy WavePro 715Zi d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement pour tout besoin d’étalonnage ou de réparation du LeCroy WavePro 715Zi.
