Teledyne LeCroy

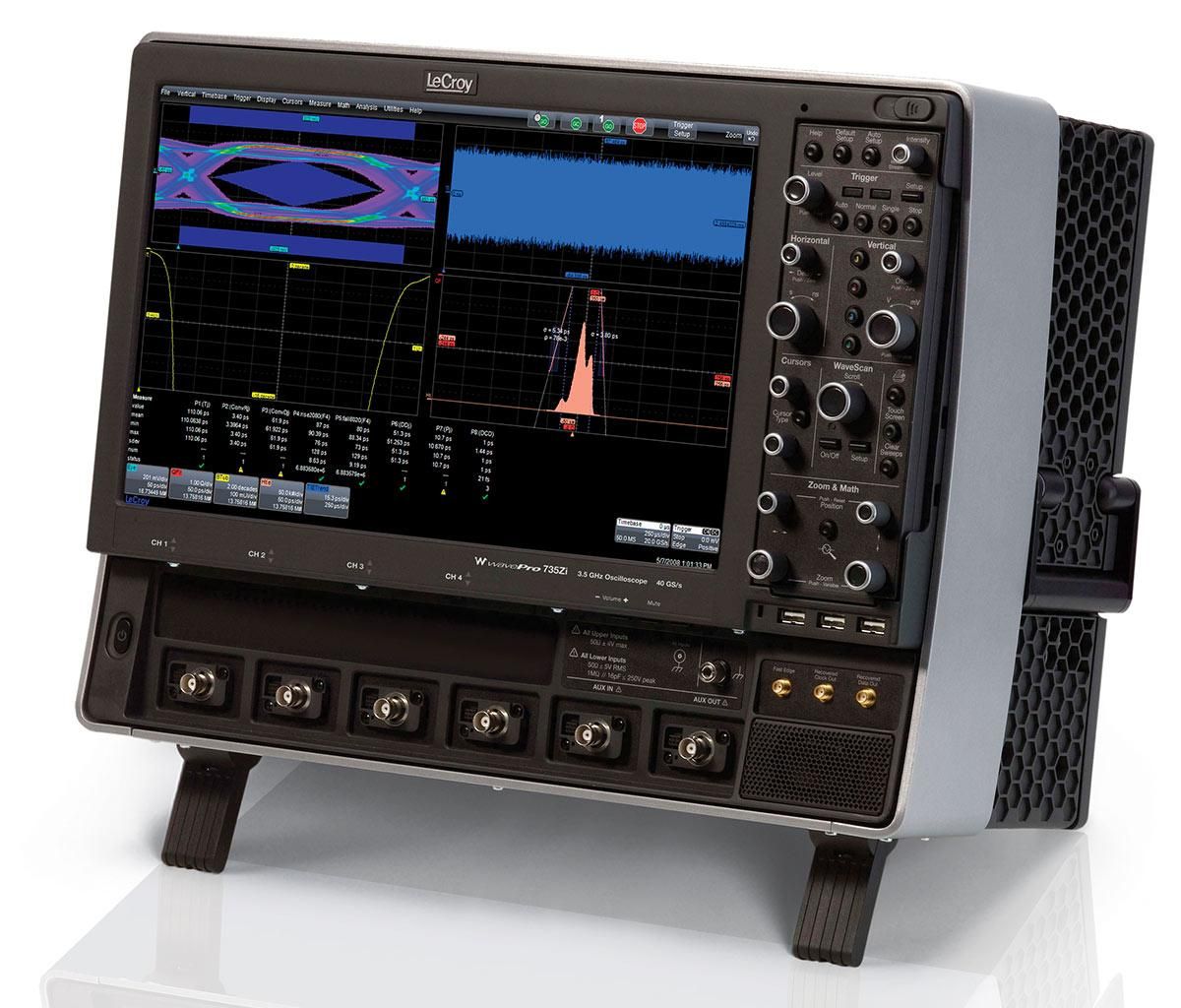

LeCroy WavePro 735Zi-A

4 Channel 20GSa/s 3.5GHz Digital Oscilloscope
3,5 GHz Bande passante
4 voies Nombre de voies
20 GS/s (sur une voie), 10 GS/s (sur deux voies) Taux d'échantillonnage
jusqu'à 64 Mpts/voie Mémoire d'acquisition
8 bits (jusqu'à 11 bits en mode haute résolution) Résolution verticale
Attribut Valeur
Bande passante 3,5 GHz
Nombre de voies 4 voies
Taux d'échantillonnage 20 GS/s (sur une voie), 10 GS/s (sur deux voies)
Mémoire d'acquisition jusqu'à 64 Mpts/voie
Résolution verticale 8 bits (jusqu'à 11 bits en mode haute résolution)
Sensibilité verticale 1 mV/div à 1 V/div
Base de temps 20 ps/div à 800 s/div
Taille de l'écran 12,1 pouces, écran tactile couleur XGA
Interface de connectivité USB, LAN (Ethernet), GPIB (en option)
Taux de capture des formes d'onde jusqu'à 250 000 formes d'onde par seconde
Teledyne LeCroy WavePro 735Zi-A Options:
  • WavePro 735Zi-A - WPZi-S-32 - 32 Mpts/ch memory
  • WavePro 735Zi-A - WPZi-M-64 - 64 Mpts/ch memory
  • WavePro 735Zi-A - WPZi-L-128 - 128 Mpts/ch memory
  • WavePro 735Zi-A - WPZi-SDAII - SDA II serial data and jitter analysis
  • WavePro 735Zi-A - WPZi-EYEDRII - Eye Doctor II signal integrity tools
  • WavePro 735Zi-A - WPZi-JTA2 - Jitter and timing analysis
  • WavePro 735Zi-A - WPZi-SDM - Serial data mask testing
  • WavePro 735Zi-A - WPZi-SPECTRUM - Spectrum analyser and advanced FFT
  • WavePro 735Zi-A - WPZi-DFP2 - Digital filter package
  • WavePro 735Zi-A - WPZi-PMA2 - Power measurement analysis
  • WavePro 735Zi-A - WPZi-DDM2 - Disk drive measurements
  • WavePro 735Zi-A - WPZi-XDEV - Advanced customisation
  • WavePro 735Zi-A - WPZi-MSPT - Medium-speed serial pattern trigger, 1.25 Gb/s
  • WavePro 735Zi-A - WPZi-I2Cbus TD - I2C trigger and decode
  • WavePro 735Zi-A - WPZi-SPIbus TD - SPI trigger and decode
  • WavePro 735Zi-A - WPZi-UART-RS232bus TD - UART and RS-232 trigger and decode
  • WavePro 735Zi-A - WPZi-CANbus TDM - CAN trigger, decode and measure/graph
  • WavePro 735Zi-A - WPZi-FlexRaybus TD - FlexRay trigger and decode
  • WavePro 735Zi-A - WPZi-1553 TD - MIL-STD-1553 trigger and decode
  • WavePro 735Zi-A - QPHY-DDR3 - DDR3 compliance package
  • WavePro 735Zi-A - MS-500 - Mixed-signal option, 500 MHz, 18 digital channels
  • WavePro 735Zi-A - MS-250 - Mixed-signal option, 250 MHz, 18 digital channels
  • WavePro 735Zi-A - WPZi-4-UPG-8GBRAM - RAM upgrade from 4 GB to 8 GB
  • WavePro 735Zi-A - GPIB-2 - GPIB interface card
Formulaire d'étalonnage LeCroy WavePro 735Zi-A

Formulaire de réparation LeCroy WavePro 735Zi-A
Maximum file size: 40MB

Le LeCroy WavePro 735Zi-A propose une bande passante de 3,5 GHz et un taux d'échantillonnage allant jusqu'à 40 GS/s, avec un grand écran tactile et une mémoire de 64 Mpts pour une analyse avancée des formes d'onde. Il inclut le décodage de données série (SATA, PCIe, USB), l'analyse de gigue et Eye Doctor II.

Ce modèle est parfait pour les ingénieurs confrontés à des défis complexes d'intégrité du signal, avec une acquisition rapide des données et des capacités complètes de débogage.

Testwall peut fournir l'oscilloscope WavePro 735Zi-A d'occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments haute performance avec une fiabilité et un service incomparables. Contactez-nous pour la calibration ou la réparation du WavePro 735Zi-A.
