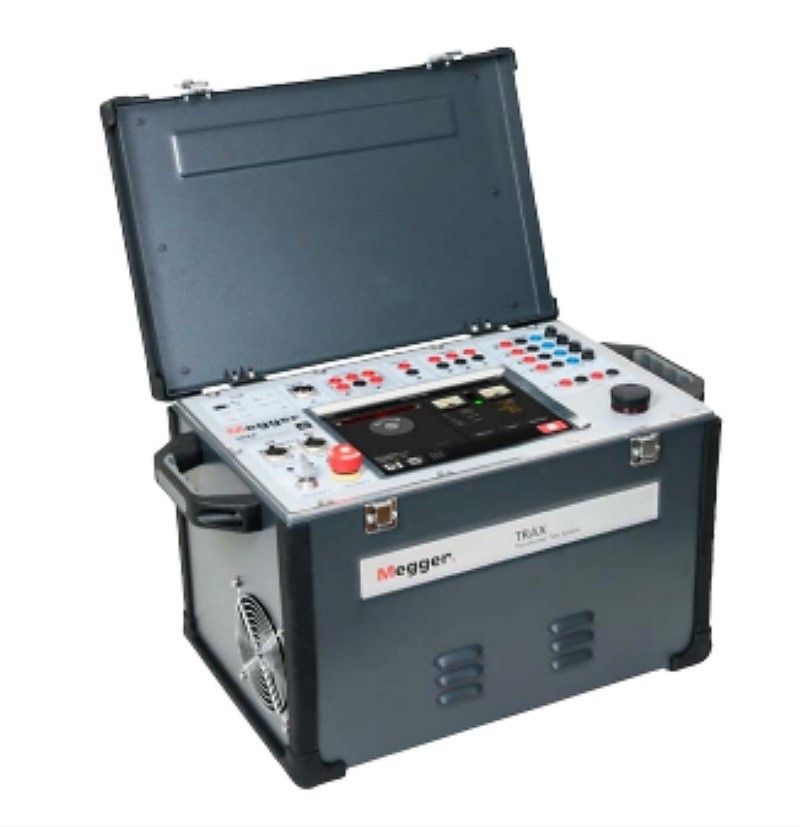

Megger TRAX220
| Attribut | Valeur |
|---|---|
| Plage de mesure de l'impédance | 0,1 mΩ à 2000 Ω |
| Courant de test maximum | 220 A AC |
| Fréquence de test | 15 Hz à 400 Hz |
| Précision de mesure | ±0,5 % de la valeur mesurée |
| Tension d'alimentation | 90 V à 265 V CA, 50/60 Hz |
| Interface de communication | USB, Ethernet, RS-232 |
| Température de fonctionnement | -10 °C à +50 °C |
| Degré de protection | IP54 |
| Poids | Environ 28 kg |
| Normes de conformité | IEC 60076, IEEE C57, EN 61010-1 |
Megger TRAX220 Options:
- TRAX220 - AJ-8010X - Standard Transformer Package: Winding resistance with OLTC continuity, Demagnetization, Turns ratio, Excitation current, Short-circuit impedance (leakage reactance)
- TRAX220 - AJ-8020X - Advanced Transformer Package: Dynamic OLTC measurements (DRM), FRSL (frequency response of stray losses), Magnetic balance
- TRAX220 - AJ-8030X - Instrument Transformer Package: CT ratio, CT burden, CT excitation curve (knee point), CT polarity, CT winding resistance, VT ratio, VT burden, VT polarity
- TRAX220 - AJ-8040X - Substation Package: Circuit-breaker analyzer, Relay over current timing, Timer, Phase angle meter (manual), Ground/earth/impedance (manual), Line impedance/K-factor (manual)
- TRAX220 - AJ-69090 - TDX 120 – High voltage unit (12 kV) for tan delta, capacitance and excitation current measurements
- TRAX220 - AJ-69290 - TCX 200 – High current accessory (cable + booster) for high current primary testing up to 2000 A
- TRAX220 - AJ-69390 - TSX 300 – 3-phase/6-winding switchbox, IEC panel design
- TRAX220 - AJ-69395 - TSX 300 – 3-phase/6-winding switchbox, ANSI panel design
- TRAX220 - AJ-69490 - TSX 303 – Automated 3-phase/6-winding switchbox
- TRAX220 - AJ-69690 - Line impedance kit
- TRAX220 - AJ-90040 - Trolley
- TRAX220 - GD-31050 - Soft light case
- TRAX220 - GC-31150 - Interlock foot switch
- TRAX220 - AJ-90030 - Green/red strobe box (flash light)
| Model | TRAX220 |
|---|
Le Megger TRAX220 est un système de test multifonction conçu pour tester les transformateurs de puissance, de distribution et de mesure ainsi que divers composants de poste. Il génère et mesure des niveaux variables de tension et de courant avec précision, permettant des applications telles que le rapport de transformation, le courant d’excitation, la résistance d’enroulement, la résistance de contact, l’impédance, le tangente delta, le facteur de puissance et divers tests primaires BT, MT et HT. Avec une capacité de 4800 VA, il assure efficacité et performances élevées.
Pesant seulement 26 kg, le TRAX220 est véritablement portable et remplace plusieurs appareils de test. Son interface flexible permet des configurations manuelles ou des applications automatisées pour les mesures de résistance, de rapport, d’impédance, les tests de relais et l’analyse des disjoncteurs, adapté aux fabricants comme aux ingénieurs de terrain.
Testwall peut fournir le Megger TRAX220 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments performants et fiables. Contactez-nous directement si vous avez besoin d’un étalonnage ou d’une réparation du Megger TRAX220.
