Pendulum

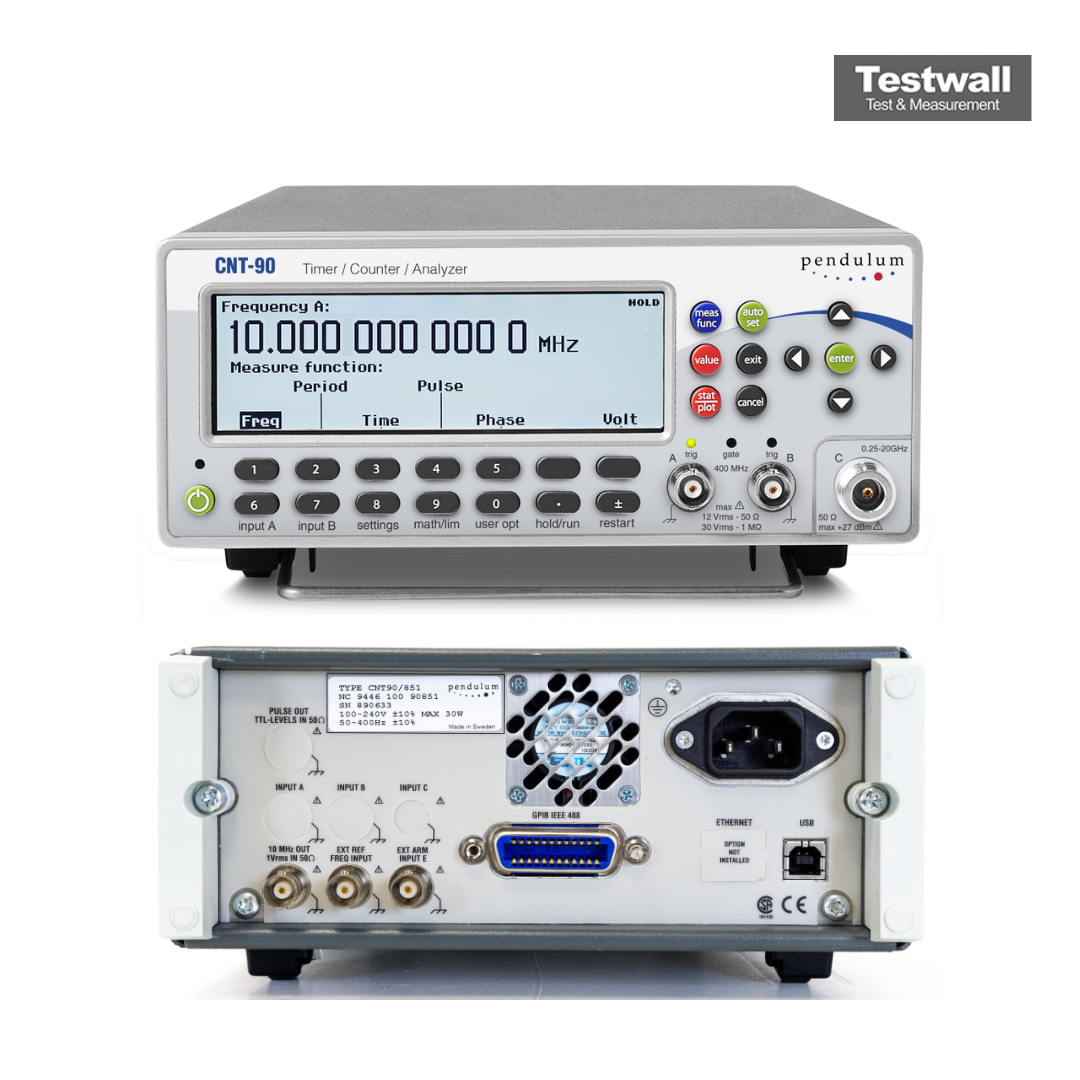

Pendulum CNT-90
0,001 Hz à 300 MHz (entrée A/B), jusqu'à 20 GHz (entrée C optionnelle) Plage de fréquence
12 chiffres par seconde Résolution de fréquence
±2 × 10⁻⁸ (base de temps standard OCXO) Précision de la base de temps
100 ps (mode standard), 50 ps en mode haute résolution Résolution temporelle
2 canaux standard (A et B), 3ème canal optionnel (C) pour hyperfréquences Nombre de canaux d'entrée
| Attribut | Valeur |
|---|---|
| Plage de fréquence | 0,001 Hz à 300 MHz (entrée A/B), jusqu'à 20 GHz (entrée C optionnelle) |
| Résolution de fréquence | 12 chiffres par seconde |
| Précision de la base de temps | ±2 × 10⁻⁸ (base de temps standard OCXO) |
| Résolution temporelle | 100 ps (mode standard), 50 ps en mode haute résolution |
| Nombre de canaux d'entrée | 2 canaux standard (A et B), 3ème canal optionnel (C) pour hyperfréquences |
| Impédance d'entrée | 1 MΩ / 50 Ω sélectionnable |
| Tension d'entrée maximale | ±5 V (50 Ω), ±150 V crête (1 MΩ) |
| Interface de communication | USB, GPIB (IEEE-488), RS-232 |
| Affichage | Écran LCD rétroéclairé haute résolution |
| Alimentation électrique | 100–240 V CA, 50/60 Hz, consommation maximale 40 W |
Pendulum CNT-90 Options:
- CNT-90 - Option 10 - 3 GHz Input C
- CNT-90 - Option 13 - 8 GHz Input C
- CNT-90 - Option 14 - 16 GHz Input C
- CNT-90 - Option 14B - 20 GHz Input C
- CNT-90 - Option 19/90 - Medium Stability Oven Time Base; 0.06 ppm/month
- CNT-90 - Option 30/90 - Very High Stability Oven Time Base; 0.01 ppm/month
- CNT-90 - Option 40/90 - Ultra High Stability Oven Time Base; 0.003 ppm/month
- CNT-90 - Option 11/90 - Rear Panel Inputs
- CNT-90 - Option 22/90 - Rack-Mount Kit
- CNT-90 - Option 23/90 - Battery Unit
- CNT-90 - Option 27 - Carrying Case - soft
- CNT-90 - Option 27H - Heavy-duty Hard Transport Case
- CNT-90 - Option 29/90 - TimeView Modulation Domain Analysis SW for CNT-90
- CNT-90 - Option 90/01 - Calibration Certificate with Protocol; Standard oscillator
- CNT-90 - Option 90/06 - Calibration Certificate with Protocol; Oven oscillator
- CNT-90 - Option 90/00 - Calibration Certificate with Protocol; Hold-over frequency aging/week
- CNT-90 - Option 95/05 - Extended warranty from 3 to 5 years
- CNT-90 - OM-90 - Users Manual English (printed)
- CNT-90 - PM-90 - Programmers Manual English (printed)
- CNT-90 - SM-90 - Service Manual English
- CNT-90 - GS-90-EN - Getting Started English
- CNT-90 - GS-90-FR - Getting Started French
- CNT-90 - GS-90-DE - Getting Started German
| Model | CNT-90 |
|---|
- 250k measurements/sec to internal memory and 2k/sec via GPIB
- High resolution: 12 digits/s (freq.), 100 ps (time), 0.001? (phase)
- 14 digits display
- Frequency range: 300 MHz standard; 3, 8, 14 and 20 GHz optional
- Multi-parameter display and graphical presentation of results
- USB and GPIB as standard
