Rigol

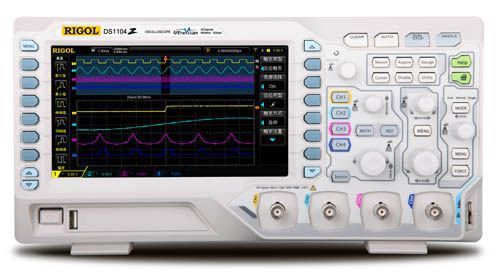

Rigol DS1104Z-S
100 MHz Digital Oscilloscope
100 MHz Largeur de bande
4 voies analogiques Nombre de voies
1 GSa/s Taux d'échantillonnage en temps réel
24 Mpts Profondeur mémoire
7 pouces TFT LCD (WVGA 800 x 480) Taille de l'écran

| Attribut | Valeur |
|---|---|
| Largeur de bande | 100 MHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage en temps réel | 1 GSa/s |
| Profondeur mémoire | 24 Mpts |
| Taille de l'écran | 7 pouces TFT LCD (WVGA 800 x 480) |
| Générateur de signaux intégré | 2 voies, 25 MHz (fonction arbitraire) |
| Fréquence de rafraîchissement de la forme d'onde | 30 000 trames/s |
| Résolution verticale | 8 bits |
| Interfaces de connectivité | USB Host, USB Device, LAN (LXI), Sortie déclenchement |
| Fonctions de mesure automatique | 37 paramètres de mesure automatique |
Rigol DS1104Z Options:
- DS1104Z - MEM-DS1000Z - Deep memory, 24 Mpts (1 ch)
- DS1104Z - REC-DS1000Z - Waveform record and replay
- DS1104Z - AT-DS1000Z - Advanced triggers (incl. RS-232, I²C, SPI)
- DS1104Z - SA-DS1000Z - RS-232/UART, I²C and SPI trigger and decode
- DS1104Z - USB-GPIB - USB to GPIB interface converter
- DS1104Z - RM-DS1000Z - Rack mount kit
TThe Rigol DS1104Z-S-Plus is a very high quality 4 channel digital storage oscilloscope with built-in 25 MHz bandwidth 2CH arbitrary waveform generator. The scope features a real-time sample rate of up to 1 GSa/s and a bandwidth of 100 MHz.?The DS1104Z-S-Plus has a refresh rate of up to 30.000 wfms/s.
