Rigol

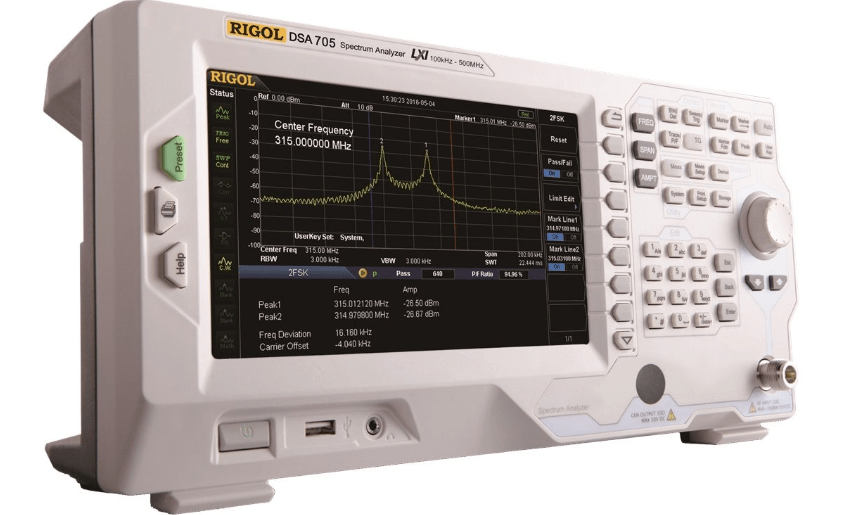

Rigol DSA705
High quality spectrum analyzer from 100 kHz to 500 MHz.
100 kHz à 500 MHz Plage de fréquence
-135 dBm à +20 dBm Plage de niveau d'affichage
100 Hz à 1 MHz Résolution de bande passante (RBW)
1 Hz à 3 MHz Bande passante vidéo (VBW)
±1,5 dB Précision du niveau d'affichage
| Attribut | Valeur |
|---|---|
| Plage de fréquence | 100 kHz à 500 MHz |
| Plage de niveau d'affichage | -135 dBm à +20 dBm |
| Résolution de bande passante (RBW) | 100 Hz à 1 MHz |
| Bande passante vidéo (VBW) | 1 Hz à 3 MHz |
| Précision du niveau d'affichage | ±1,5 dB |
| Impédance d'entrée | 50 Ω |
| Résolution de l'écran | 800 × 480 pixels, écran LCD couleur 7 pouces |
| Interfaces de communication | USB Host, USB Device, LAN (LXI) |
| Plage de température de fonctionnement | 0 °C à +40 °C |
| Alimentation électrique | 100 V à 240 V CA, 50/60 Hz |
| Model | DSA705 |
|---|
The Rigol DSA705 is a compact and light weight Spectrum Analyzer with premium performance for portable applications. The use of digital IF (intermediate frequency) technology guarantees reliability and performance to meet the most demanding RF applications. The very large display (20.3 cm / 8") of the Rigol DSA705 Spectrum Analyzer provides a resolution of 800x480 pixels allowing a very good overview of all its comfortable functions like Auto Tune, Auto Range, Auto Scale and Auto Couple. These functions enable the analyzer to acquire signals and match parameters automatically, compared to the manual process necessary with a traditional analyzer. The Rigol Spectrum Analyzers have a sophisticated and easy to use user interface offering multiple functions for all tasks. The menu navigation is very intuitive and all functions and parameters are easy to locate thanks to the graphical interface.
| Model-Overview | DSA705 | DSA710 |
|---|---|---|
| Max. Bandwidth | 500 MHz | 1 GHz |
| EMI/QuasiPeak | optional | optional |
| Adv. Meas. Kit | optional | optional |
| Preamplifier | integrated | integrated |
| Tracking Gen. | not available | not available |
