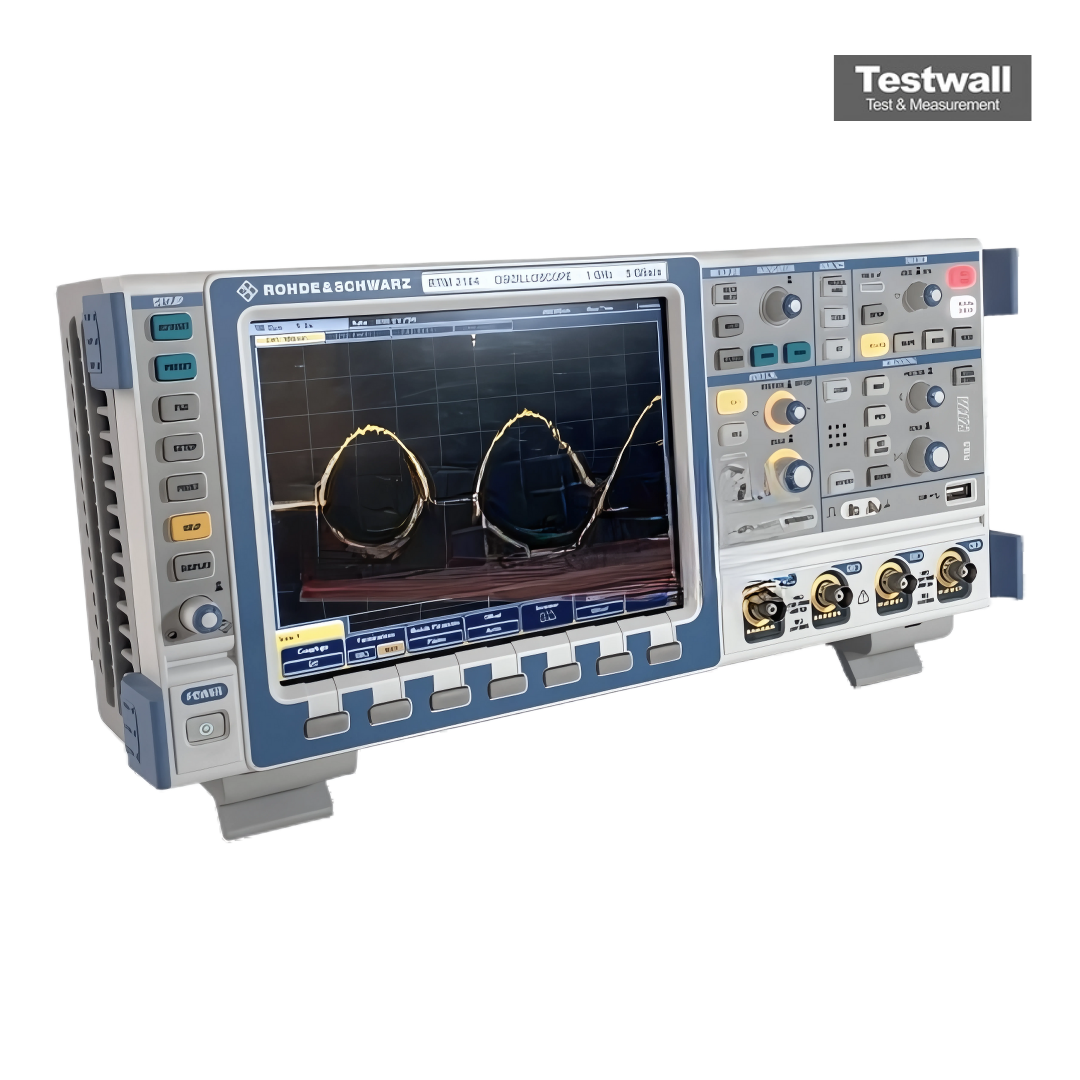

Rohde & Schwarz RTM2104
| Attribut | Valeur |
|---|---|
| Bande passante | 1 GHz |
| Nombre de voies | 4 voies analogiques |
| Taux d'échantillonnage | 5 Géch/s |
| Profondeur mémoire | 20 Mpoints (40 Mpoints en option) |
| Taille de l'écran | 10,1 pouces (écran tactile capacitif) |
| Résolution verticale | 10 bits (12 bits en mode haute résolution) |
| Fréquence de mise à jour des formes d'onde | jusqu'à 1 000 000 de formes d'onde/s |
| Générateur de fonctions intégré | Oui (en option) |
| Interfaces de connectivité | USB, LAN (Ethernet), sortie HDMI |
| Alimentation | 100 – 240 V CA, 50/60 Hz |
Rohde & Schwarz RTM2104 Options:
- RTM2104 - RTM-B1 - Mixed Signal Option, 400 MHz (additional 16 logic channels)
- RTM2104 - RTM-B10 - GPIB Interface
- RTM2104 - RTM-B200 - Upgrade of R&S RTM2032/4 to 500 MHz bandwidth
- RTM2104 - RTM-B201 - Upgrade of R&S RTM2022/4 to 350 MHz bandwidth
- RTM2104 - RTM-B202 - Upgrade of R&S RTM2022/4 to 500 MHz bandwidth
- RTM2104 - RTM-B203 - Upgrade of R&S RTM2022/4 to 1 GHz bandwidth
- RTM2104 - RTM-B204 - Upgrade of R&S RTM2032/4 to 1 GHz bandwidth
- RTM2104 - RTM-B205 - Upgrade of R&S RTM2052/4 to 1 GHz bandwidth
- RTM2104 - RTM-K1 - I2C/SPI Triggering and Decoding
- RTM2104 - RTM-K2 - UART/RS-232/RS-422/RS-485 Triggering and Decoding
- RTM2104 - RTM-K3 - CAN/LIN Triggering and Decoding
- RTM2104 - RTM-K5 - Audio (I2S, LJ, RJ, TDM) Triggering and Decoding
- RTM2104 - RTM-K6 - MIL-STD-1553 Triggering and Decoding
- RTM2104 - RTM-K7 - ARINC 429 Triggering and Decoding
- RTM2104 - RTM-K15 - History and Segmented Memory
- RTM2104 - RTM-K18 - Spectrum Analysis and Spectrogram
- RTM2104 - RTM-K31 - Power Analysis
- RTM2104 - RTM-K32 - Digital Voltmeter (DVM)
| Model | RTM2104 |
|---|
Le Rohde and Schwarz RTM2104 offre une bande passante de 200 MHz à 1 GHz, des temps de montée de 1,75 ns à 350 ps, une résolution de 8 à 16 bits, et jusqu'à 5 Géch/s sur la moitié des canaux. Il propose jusqu'à 460 Méch (avec l’option K15) et un écran TFT XGA 8,4″ pour une analyse précise.
Il intègre 31 mesures automatiques, une analyse rapide RMS/fréquence, un MSO 16 canaux, et des options d’analyse bus, puissance et spectre selon les modules installés.
Testwall peut fournir l’oscilloscope Rohde and Schwarz RTM2104 d’occasion, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit une instrumentation performante avec une fiabilité inégalée. Contactez-nous pour calibration ou réparation du Rohde and Schwarz RTM2104.
