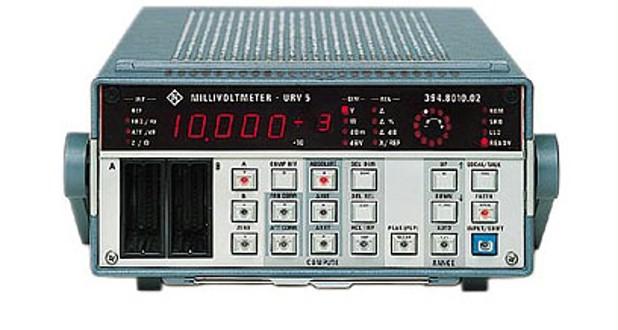

Rohde & Schwarz URV5-Z
| Attribut | Valeur |
|---|---|
| Plage de fréquences | DC à 9,3 GHz |
| Plage de puissance mesurable | -60 dBm à +20 dBm |
| Impédance d'entrée | 50 Ω |
| Connecteur d'entrée | N femelle |
| Type de capteur | Capteur de puissance diode |
| Compatibilité | Voltmètre de niveau Rohde & Schwarz URV5 |
| Précision de mesure | ± 0,5 dB (typique) |
| Puissance maximale admissible | +23 dBm (200 mW) |
| Tension maximale admissible | 25 V DC |
| Température de fonctionnement | 0 °C à +55 °C |
Rohde & Schwarz URV5-Z Options:
- URV5-Z7 - 0395.2615.02 - RF Probe with case, ground cable, ground sleeve and strip, hook and solder tip, 200 µV to 10 (1000) V, 20 kHz to 1 GHz
- URV5-Z1 - 0395.0512.02 - DC Probe with ground cable, clip-on tip and BNC adapter, 1 mV to 400 V
- URV5-Z2 - 0395.1019.02 - 10 V Insertion Unit 50 Ω, 3 GHz with 1.3 m cable
- URV5-Z2 - 0395.1019.05 - 10 V Insertion Unit 50 Ω, 3 GHz with 5 m cable
- URV5-Z4 - 0395.1619.02 - 100 V Insertion Unit 50 Ω, 3 GHz with 1.3 m cable
- URV5-Z4 - 0395.1619.05 - 100 V Insertion Unit 50 Ω, 3 GHz with 5 m cable
- URV-Z6 - 0292.5364.02 - Accessory Set including 20/40 dB plug-on dividers, 50 Ω BNC adapter with sleeve for plug-on divider, ground sleeve and strip (for RF probe)
- URV-Z50 - 0394.9816.50 - 50 Ω Adapter (BNC female) with adapter to BNC male (for RF probe), 20 kHz to 1 GHz
- URV-Z3 - 0243.9118.70 - 75 Ω Adapter with adapters to BNC male, 2.5/6 and 1.6/5.6 connector (for RF probe), 20 kHz to 500 MHz
- RNA - 0272.4510.50 - Precision Termination 1 W, 50 Ω, 0 GHz to 18 GHz (SWR <1.02 to 1 GHz) (for Insertion Units URV5-Z2, URV5-Z4)
- RNB - 0272.4910.50 - Termination 1 W, 50 Ω, 0 GHz to 4 GHz (SWR <1.05 to 1 GHz) (for Insertion Units URV5-Z2, URV5-Z4)
| Model | URV5-Z |
|---|
Les capteurs de tension Rohde and Schwarz URV5-Z permettent des mesures précises de tension et de puissance de 200 μV à 1000 V et de 1 nW à 200 W, sur une plage de fréquences de 9 kHz à 3 GHz.
Idéal pour les laboratoires RF et micro-ondes, les installations de test et les services techniques, l'URV5-Z comble le fossé entre les mesures de basse fréquence et les mesures de puissance micro-ondes.
Testwall peut fournir l'appareil utilisé Rohde and Schwarz URV5-Z, entièrement testé. Avec un support expert et une livraison mondiale, Testwall garantit des instruments de haute performance avec une fiabilité et une qualité de service inégalées. Veuillez nous contacter directement si vous avez besoin d'un étalonnage ou d'une réparation du Rohde and Schwarz URV5-Z.
